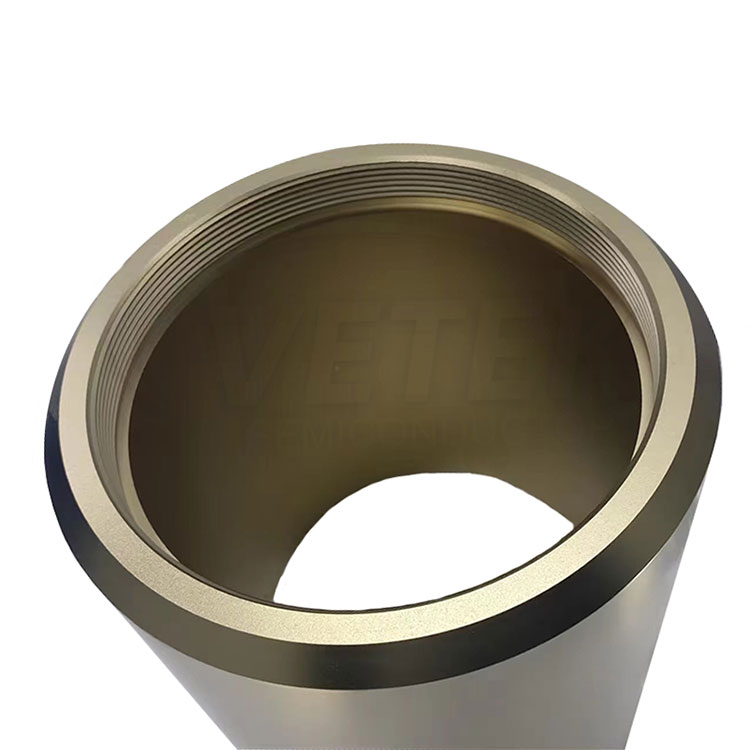

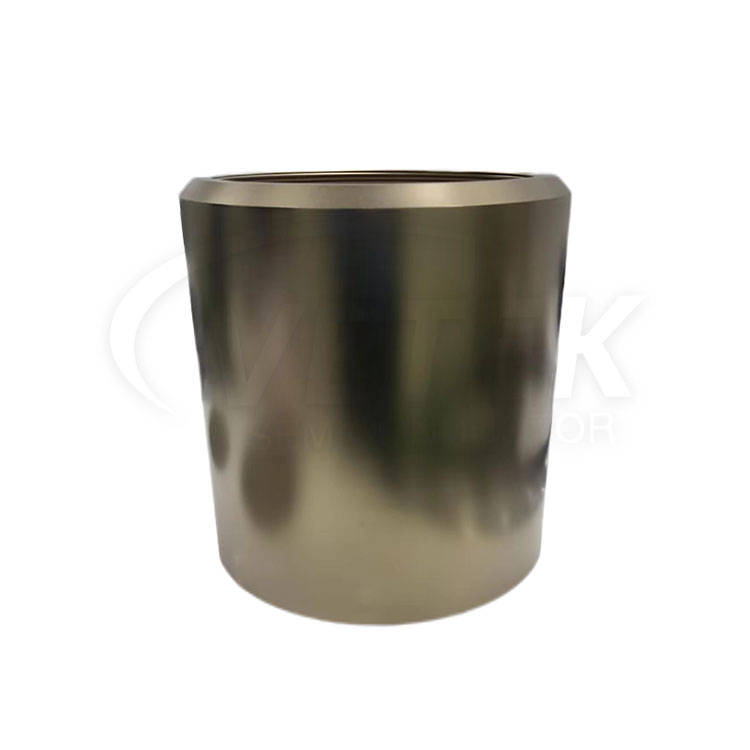

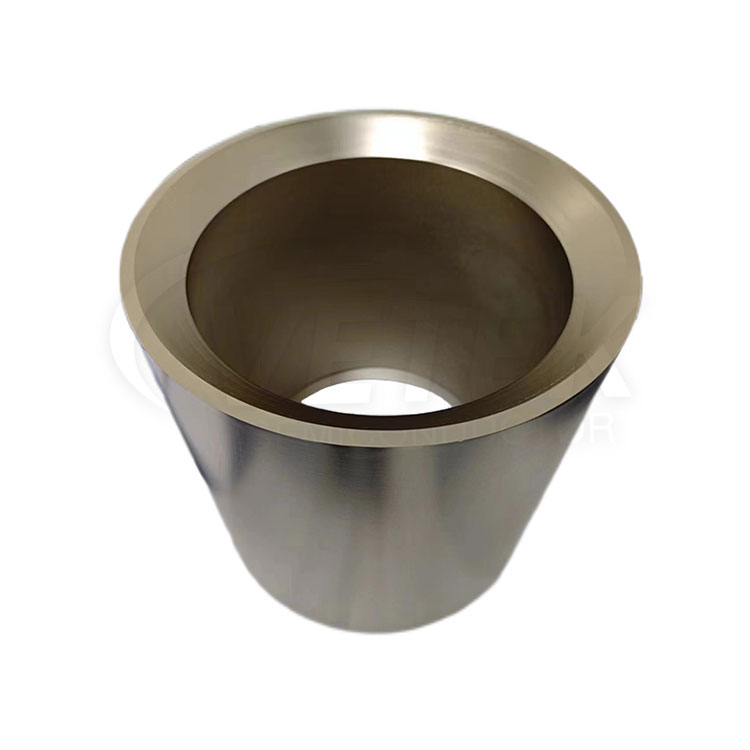

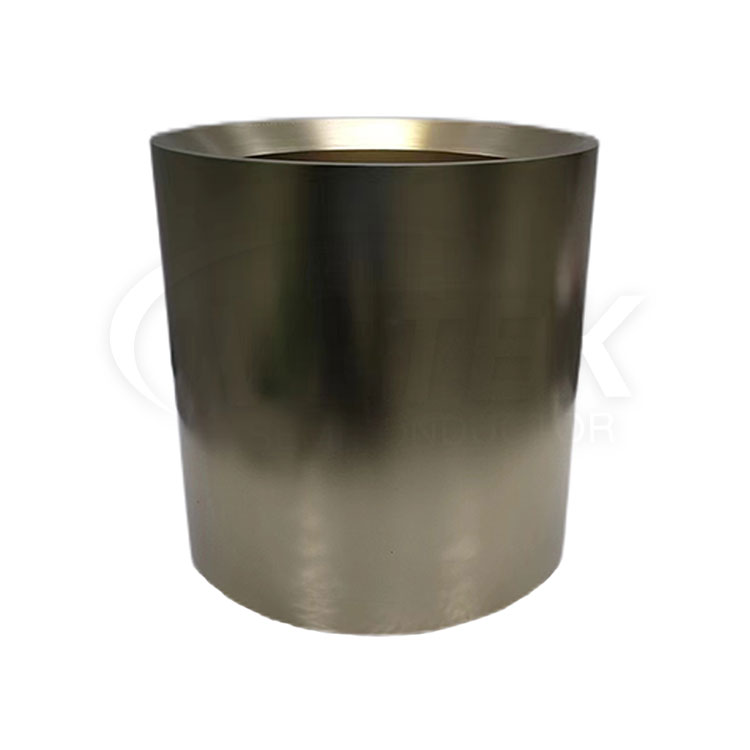

炭化物コーティングチューブのタンタルムは、結晶の成長を促します

Vetek半導体から結晶成長のために、カスタマイズされたタンタル炭化物コーティングチューブを購入することを安心できます。私たちはあなたと協力することを楽しみにしています、あなたがもっと知りたいなら、あなたは今私たちに相談することができます、私たちはあなたに時間内に返信します！

Vetek半導体は、物理的蒸気輸送（PVT）法を使用してSIC結晶成長のために特別に設計された結晶成長のために、炭化物コーティングされたチューブを提供します。 Vetek半導体のグラファイトチューブは、CVD Tantalum Carbide Coatingを備えた高純度を備えており、SIC結晶の成長に最適な性能を確保しています。第3世代の半導体として知られるSICクリスタルは、さまざまな用途で大きな可能性を秘めています。クリスタルの成長のためにタンタル炭化物コーティングされたチューブを利用することにより、研究者と業界の専門家はSICの成長を効果的に最適化し、高品質のSICクリスタルブールを生成できます。あなたが研究や工業生産に関与しているかどうかにかかわらず、当社の製品は、効率的なSIC結晶成長のための信頼できるソリューションを提供します。

TACコーティンググラファイトチューブに加えて、Vetek半導体には、TACコーティングリング、TACコーティングるつぼ、TACコーティングされた多孔質グラファイト、TACコーティンググラファイト受容器、TACコーティングガイドリング、TAC TANTALUM CARBIDEコーティングプレート、TACコーティングリング、TACコーティンググラファイトカバー、TACコーティンググラファイトカバーも供給します。
