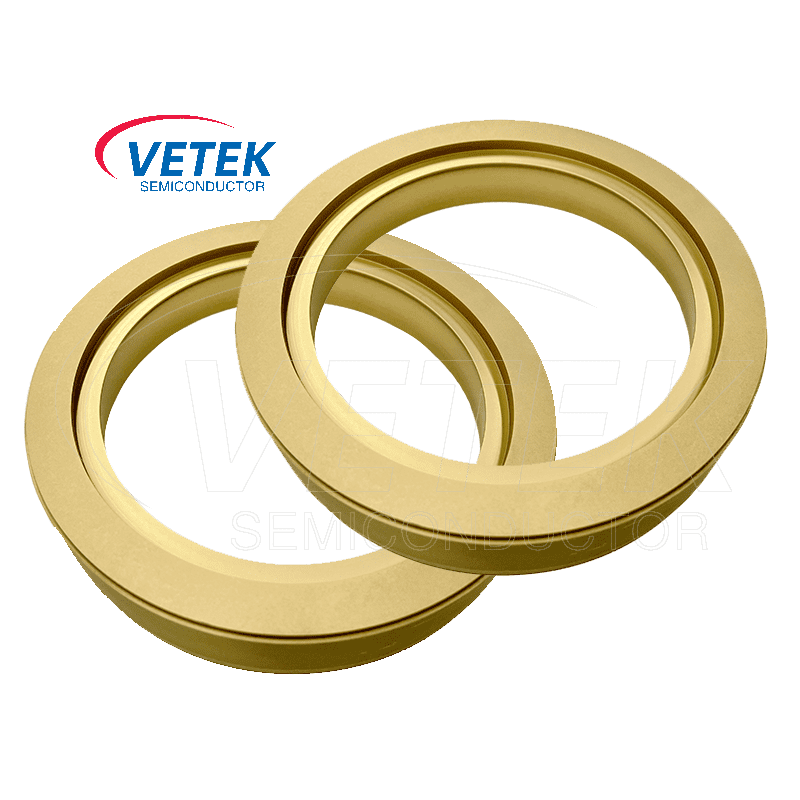

炭化物コーティングされたリング

Vetek半導体タンタル炭化物コーティングされたリングは作成されています黒鉛炭化物のタンタルでコーティングされています。これは、優れた性能と寿命を確保するために、両方の材料の最適な特性を活用する組み合わせです。

炭化物コーティングリングのTACコーティングは、水素、アルゴン、窒素などのガスを含むSIC結晶成長炉の反応性雰囲気で化学的に不活性のままであることを保証します。この化学的不活性は、成長する結晶の汚染を防ぐために不可欠であり、最終的な半導体製品の欠陥や性能の低下につながる可能性があります。 さらに、TACコーティングによって提供される熱安定性により、タンタルム炭化物コーティングリングは、通常2000°Cを超えるSIC結晶成長に必要な高温で効果的に動作することができます。

高密度で均一なTACコーティングは、プラズマスプレー、CVDメソッド、スラリー焼結方法によりグラファイト表面に調製できますが、プラズマスプレー法には高い機器要件とTA2C形成があります。スラリー焼結方法により複合コーティングを調製することは困難であり、コーティングの熱衝撃耐性は貧弱です。 CVDメソッドによって調製されたコーティングは、制御可能な組成と最高密度を持ち、現在一般的な炭化物コーティング法です。

TACの機械的特性は、炭化物コーティングリングの摩耗と裂傷を大幅に減らします。これは、頻繁な熱サイクルと機械的応力にガイドリングをさらす結晶成長プロセスの繰り返しの性質のために重要です。 TACの硬度と耐摩耗性TACコーティングされたリングが、長期にわたって構造的完全性と正確な次元を維持し、頻繁な交換の必要性を最小限に抑え、製造プロセスのダウンタイムを削減することを保証します。

炭化物コーティングのバルク密度は14.3gm/cm3、放射率0.3、硬度は2000hk、融点は3950S℃であり、半導体の第3世代の共通材料として良好な物理的特性が選択されています。

さらに、炭化物コーティングリングのグラファイトとTACの組み合わせは、結晶成長炉内の熱管理を最適化します。グラファイトの高い熱伝導率は、熱を効率的に分散させ、ホットスポットを防ぎ、均一な結晶の成長を促進します。一方、TACコーティングは熱バリアとして機能し、高温や反応性ガスへの直接暴露からグラファイトコアを保護します。コアとコーティング材料の間のこの相乗効果は、の厳しい条件に耐えるだけでなく、ガイドリングをもたらしますSICクリスタルの成長また、プロセスの全体的な効率と品質も向上します。

vetek半導体炭化物コーティングされたリングは、半導体業界では重要なコンポーネントであり、特に成長のために設計されています。炭化シリコン結晶。その設計は、グラファイトと炭化物の強度を活用して、高温の高ストレス環境で並外れた性能を提供します。 TACコーティングにより、化学的不気味、機械的耐久性、熱安定性が保証されます。これらはすべて、高品質のSIC結晶を生成するために重要です。極端な条件下でその完全性と機能を維持することにより、リングはSIC結晶の効率的かつ欠陥のない成長をサポートし、高出力および高周波半導体デバイスの進歩に貢献します。

Vetek Semiconductorは、大手メーカーでありサプライヤーです炭化物コーティング, 炭化シリコンコーティングそして特別なグラファイト中国で。私たちは長い間、半導体業界に高度なテクノロジーと製品ソリューションを提供することに取り組んできました。また、中国の長期パートナーになることを心から願っています。

Tantalum Carbide（TAC）コーティング微視的な断面で：

の概要半導体チップエピタキシー産業チェーン：
