CVD TACコーティングリング
  • CVD TACコーティングリングCVD TACコーティングリング

CVD TACコーティングリング

半導体業界では、CVD TACコーティングリングは、炭化シリコン(SIC)の結晶成長プロセスの要求を満たすように設計された非常に有利なコンポーネントです。 Vetek半導体のCVD TACコーティングリングは、優れた高温耐性と化学的不活性を提供し、高温と腐食状態を特徴とする環境に理想的な選択肢となります。 plsは、より多くの質問についてお気軽にお問い合わせください。

Veteksemicon CVD TACコーティングリングは、炭化シリコン単結晶の成長を成功させるための重要な成分です。高温耐性、化学的不活性、優れた性能により、一貫した結果を伴う高品質の結晶の生成が保証されます。 PVTメソッドSICクリスタル成長プロセスを高め、例外的な結果を達成するための革新的なソリューションを信頼してください。

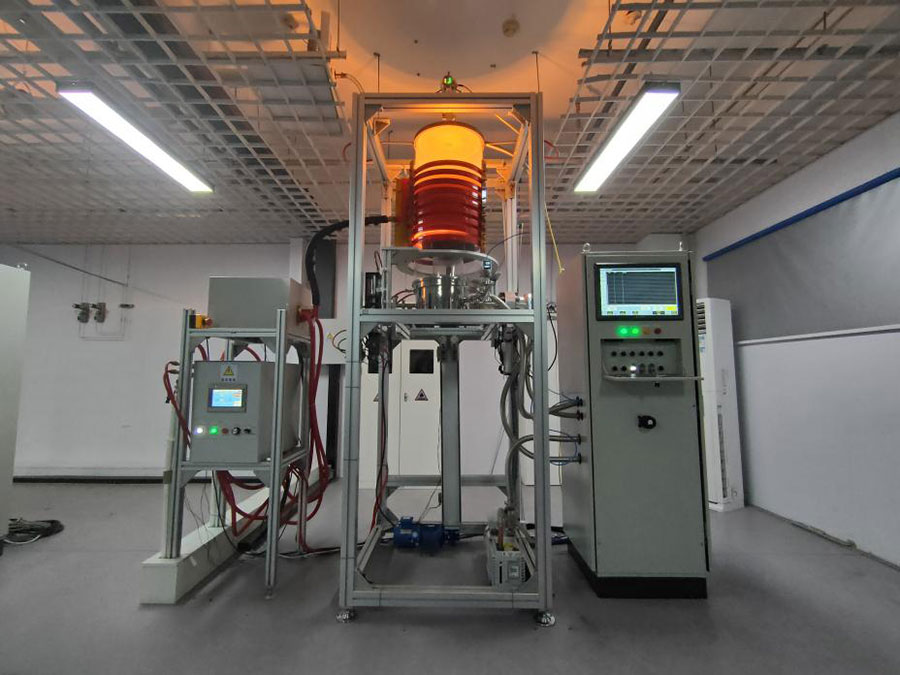

SiC Crystal Growth Furnace

シリコン炭化物単結晶の成長中、CVDタンタル炭化物コーティングリングは、最適な結果を確保する上で重要な役割を果たします。その正確な寸法と高品質のTACコーティングにより、均一な温度分布が可能になり、熱応力が最小限に抑えられ、結晶品質が促進されます。 TACコーティングの優れた熱伝導率は、効率的な熱散逸を促進し、成長率の改善と結晶特性の向上に寄与します。その堅牢な構造と優れた熱安定性により、信頼性の高いパフォーマンスとサービス寿命が延長され、頻繁な交換の必要性が減り、生産のダウンタイムが最小限に抑えられます。


CVD TACコーティングリングの化学的不活性は、SIC結晶成長プロセス中の不要な反応と汚染を防ぐために不可欠です。それは保護障壁を提供し、結晶の完全性を維持し、不純物を最小限に抑えます。これは、優れた電気的および光学的特性を備えた高品質の欠陥のない単結晶の生産に貢献します。


並外れたパフォーマンスに加えて、CVD TACコーティングリングは、簡単に設置され、メンテナンスできるように設計されています。既存の機器との互換性とシームレスな統合により、合理化された動作と生産性の向上が保証されます。


BeteksemiconとCVD TACコーティングリングを信頼できる効率的なパフォーマンスで頼りにし、SICクリスタル成長技術の最前線に配置します。


PVTメソッドSICクリスタル成長:



CVDの仕様 炭化物コーティング 指輪:

TACコーティングの物理的特性
密度 14.3(g/cm³)
特定の放射率 0.3
熱膨張係数 6.3*10-6/k
硬度(hk) 2000 HK
抵抗 1×10-5オーム*cm
熱安定性 <2500℃
グラファイトサイズの変更 -10〜-20um
コーティングの厚さ ≥20um典型的な値(35um±10um)

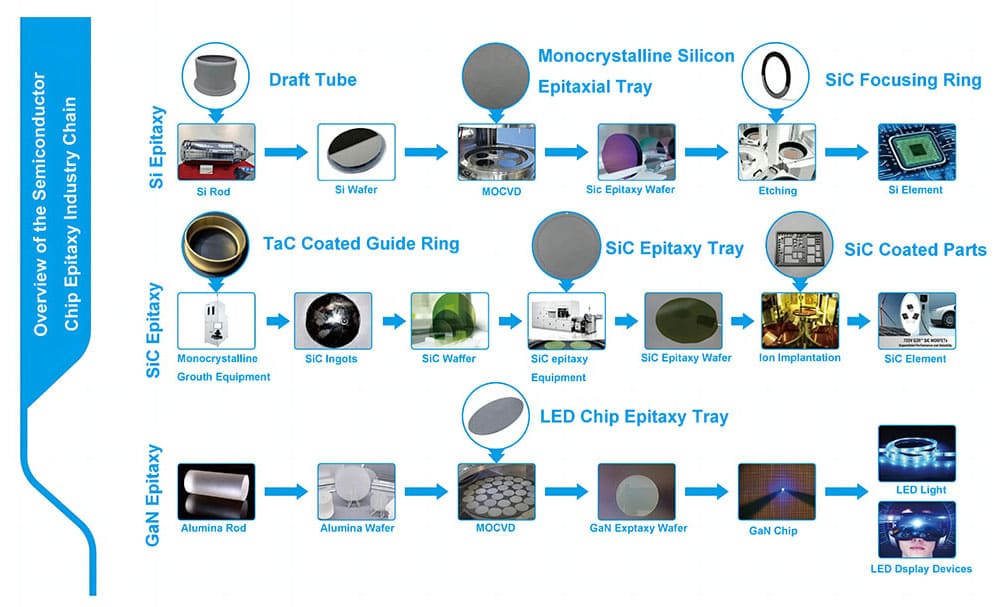

半導体の概要 チップエピタキシー産業チェーン:
