シリコンシングルクリスタルジグを引っ張ります
  • シリコンシングルクリスタルジグを引っ張りますシリコンシングルクリスタルジグを引っ張ります

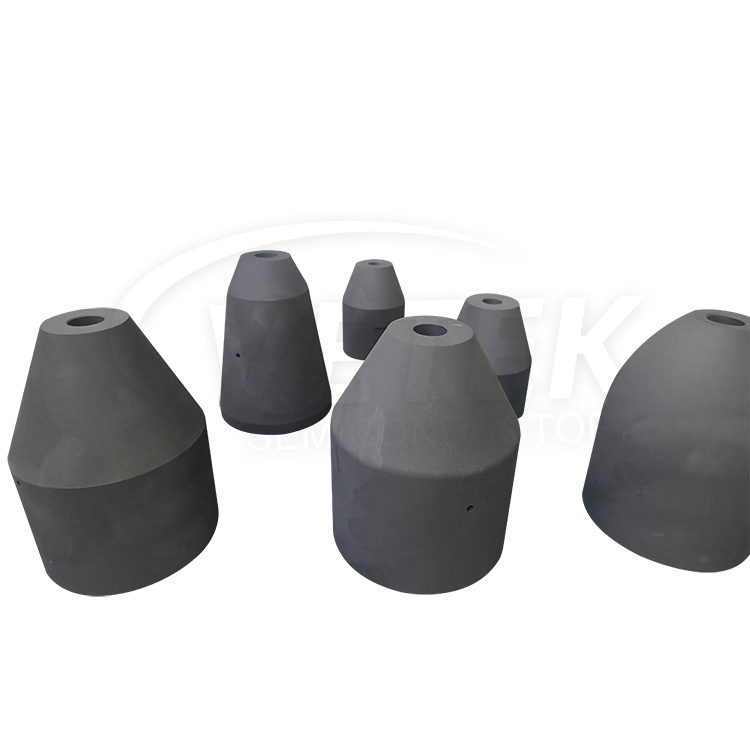

シリコンシングルクリスタルジグを引っ張ります

プルシリコンシングルクリスタルジグは、クリスタリゼーション中にウェーハの純度とホットゾーンの正確な制御を確保するように設計されており、太陽光発電産業に持続可能で効率的なソリューションを提供します。

Veteksemicon's Advantage製品プルシリコンシングルクリスタルジグは、PV産業のCZメソッドによって単結晶シリコンプルをプルするために設計されています。お問い合わせへようこそ。


コア関数と技術的なハイライト


●  超高純度制御

顧客のニーズに応じて、太陽光または半導体グレードの材料、不純物含有量<5ppmを提供して、モノク結晶シリコンの純度を電子グレードの標準(GB/T 12963)までの純度を確保する

●  インテリジェントな温度フィールド管理

7ゾーン独立した温度制御システム、±0.5℃精度制御、CZ/FZ 2つの結晶成長モードフリースイッチングをサポート (温度曲線の変化の動的表示、視覚化の強化)

●  長いサービスライフ

多層複合コーティングテクノロジーを使用すると、単一の金型が3000以上のクリスタルプルサイクルを完了し、メンテナンスコストを60%削減できます。


典型的なアプリケーションシナリオ


●8インチ以上の大きなサイズのウェーハ:直径300mmのクリスタル成長のニーズを満たすための特別なサーマルフィールド設計

●太陽光発電N型単結晶シリコンウェーハ:酸素含有量制御<12ppma、トップコンバッテリープロセスに適しています

●化合物半導体R&D:GAAS、SICおよびその他の第3世代の半導体材料の準備と互換性


なぜ私たちのソリューションを選ぶのですか?


●  正確なパラメーター制御

AIアルゴリズム、脱臼密度<500/cm²(半標準検証)による固体界面の形態の最適化

●  迅速な配信機能

サポートカスタマイズされたサービス:5営業日以内に完全な描画確認→30日間の配達

●  グローバルサービスネットワーク

プロのオンラインサービスセンターを提供し、7×24時間を提供します


制作ショップ:

VeTek Semiconductor Production Shop

半導体チップエピタキシー産業チェーンの概要:

Overview of the semiconductor chip epitaxy industry chain
