SiCコーティング 単結晶シリコンエピタキシャルトレイ
  • SiCコーティング 単結晶シリコンエピタキシャルトレイSiCコーティング 単結晶シリコンエピタキシャルトレイ

SiCコーティング 単結晶シリコンエピタキシャルトレイ

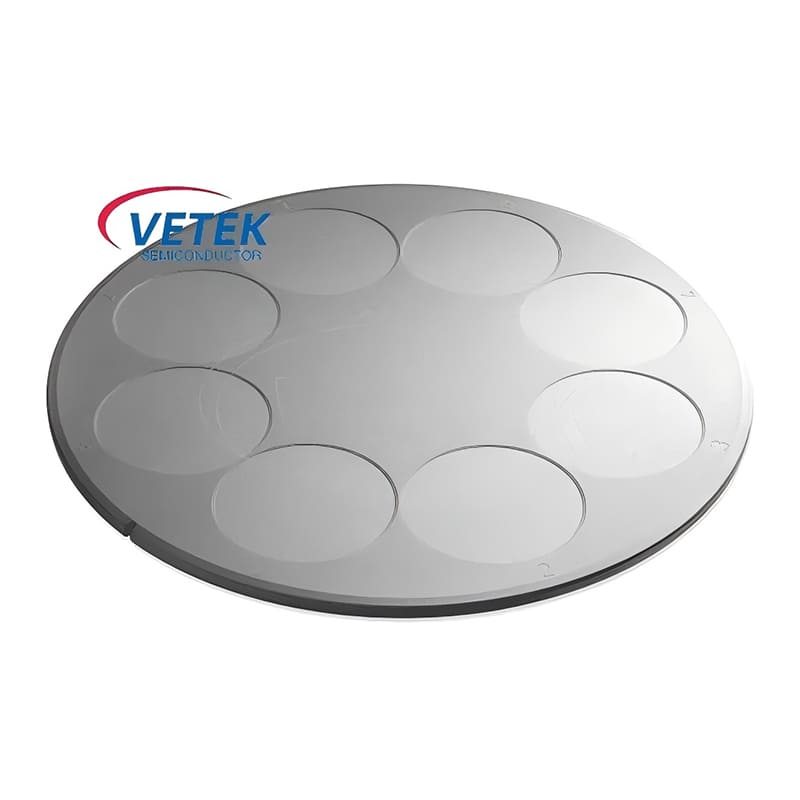

SiC コーティング 単結晶シリコン エピタキシャル トレイは、単結晶シリコン エピタキシャル成長炉の重要なアクセサリであり、最小限の汚染と安定したエピタキシャル成長環境を保証します。 VeTek Semiconductor の SiC コーティング単結晶シリコン エピタキシャル トレイは、超長寿命で、さまざまなカスタマイズ オプションを提供します。 VeTek Semiconductor は、中国における長期的なパートナーとなることを楽しみにしています。

Vetek半導体のSICコーティング単結晶シリコンエピタキシャルトレイは、単結晶シリコンエピタキシャル成長のために特別に設計されており、単結晶シリコンエピタキシーおよび関連する半導体デバイスの産業用途に重要な役割を果たします。SICコーティングトレイの耐温度性と耐食性が大幅に向上するだけでなく、過酷な環境でも長期安定性と優れた性能を保証します。


SiCコーティングのメリット


SiC coating Monocrystalline silicon epitaxial tray working diagram

● 高い熱伝導率: SiC コーティングにより、トレイの熱管理能力が大幅に向上し、高出力デバイスによって発生する熱を効果的に分散できます。


● 耐食性: SiC コーティングは高温および腐食環境でも優れた性能を発揮し、長期にわたる耐用年数と信頼性を保証します。


● 表面の均一性:平坦で滑らかな表面を提供し、表面の凹凸による製造誤差を効果的に回避し、エピタキシャル成長の安定性を確保します。


研究によれば、グラファイト基質の細孔サイズが100〜500 nmの場合、グラファイト基板上でSIC勾配コーティングを調製でき、SICコーティングはより強い酸化能力を持っています。このグラファイトのSICコーティングの酸化抵抗は、単一結晶シリコンエピタキシーの成長に適したグラファイトの他の仕様の酸化抵抗よりもはるかに強いです。 vetek半導体のSICコーティング単結晶シリコンエピタキシャルトレイは、SGLグラファイトを使用しますグラファイト基板、このようなパフォーマンスを達成することができます。


VeTek Semiconductor の SiC コーティング 単結晶シリコン エピタキシャル トレイは、最高のグラファイト材料と最先端の SiC コーティング処理技術を使用しています。最も重要なことは、お客様がどのような製品カスタマイズのニーズを持っていても、私たちは全力を尽くして応えられるということです。


CVD SICコーティングの基本的な物理的特性


CVD SICコーティングの基本的な物理的特性
財産
典型的な値
結晶構造
FCC β 相多結晶、主に (111) 配向
密度
3.21 g/cm3
硬度
ビッカース硬度2500(500g荷重)
粒Size
2~10μm
化学純度
99.99995%
熱容量
640J・kg-1・k-1
昇華温度 2700℃
曲げ強度
415 MPA RT 4ポイント
ヤング率
430 Gpa 4pt曲げ、1300℃
熱伝導率
300W・m-1・k-1
熱膨張(CTE)
4.5×10-6K-1

VeTek 半導体製造工場


Graphite epitaxial substrateSemiconductor heating furnace equipmentGraphite ring assemblySemiconductor process equipment
