Aixtron G10 コンポーネント: 高性能 SiC エピタキシーの主要部品

炭化ケイ素 (SiC) テクノロジーは、ウェーハの大型化と生産量の向上に向けて進化を続けています。これは、Aixtron G10 プラットフォームのような高度なエピタキシー システムが、第 3 世代の半導体製造においてますます重要になっていることを意味します。

古い反応器と比較して、Aixtron G10 システムは、熱場、ガス流の安定性、粒子汚染、および部品の寿命をより厳密に制御する必要があります。リアクターの内部コンポーネントはすべて、エピタキシャル成長の品質、ウェーハの均一性、生産の安定性に直接影響します。

この記事では、SiC エピタキシー システムで使用される主要な Aixtron G10 コンポーネントについて説明します。それらが何をするのか、どのような材料が必要なのか、そしてなぜそれらが高温半導体プロセスにおいて重要なのかについて説明します。

エクストロン G10 コンポーネントとは何ですか?

エクストロン G10 コンポーネントは、SiC エピタキシー チャンバー内にある重要な内部リアクター部品です。これらを組み合わせることで、熱条件を安定に保ち、ガス分布を最適化し、ウェーハの回転をサポートし、高温エピタキシャル成長中の汚染を削減します。

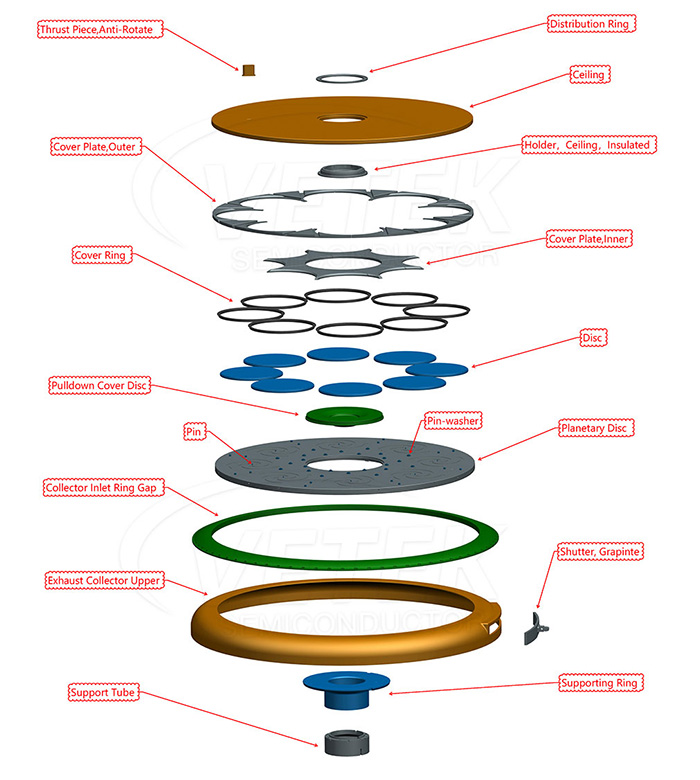

エクストロン G10 リアクターに含まれる一般的な部品には次のものがあります。

• シーリング
• 分配リング
• カバーリング
• カバープレート
• 惑星円盤
• プルダウンカバーディスク
• エキゾーストコレクター
• サポートリング
• サポートチューブ
• グラファイトシャッター
• ピンおよびピンワッシャーアセンブリ

これらの部品のほとんどは、シランや炭化水素などの腐食性プロセスガスにさらされながら、1500°C を超える温度で継続的に稼働します。したがって、材料の性能は極めて重要です。

エクストロン G10 リアクター内の主要な機能領域

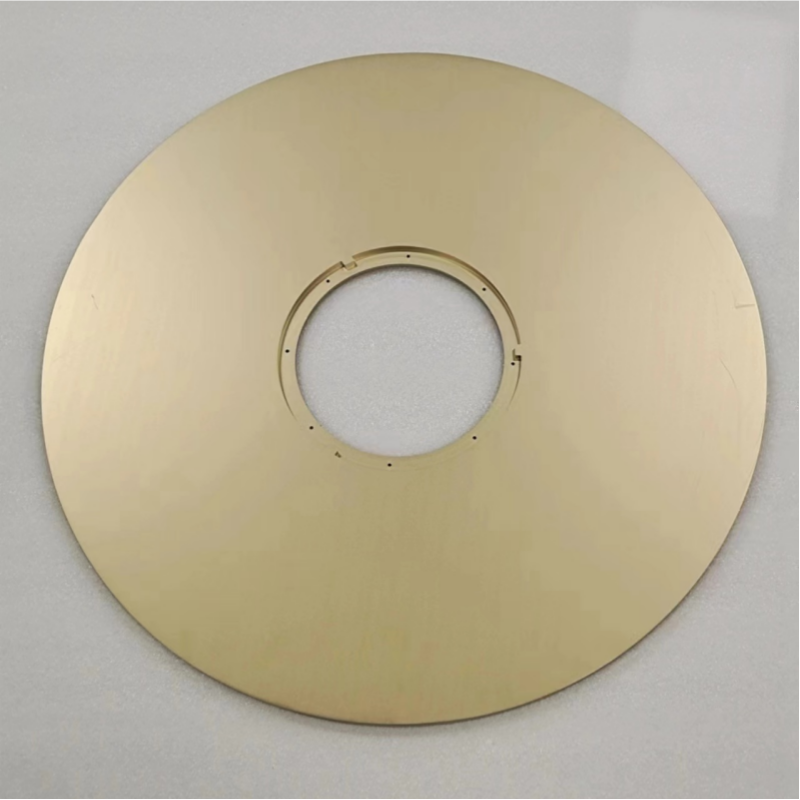

1. 天井コンポーネント

天井は原子炉の熱場の主要部分です。これは、チャンバー温度を安定に保ち、ガスの流れをガイドし、反応器の上部構造を直接熱から保護するのに役立ちます。

優れた天井コンポーネントには次のものが必要です。

• 固体の熱安定性
• 低発塵
• 強い耐腐食性
• 均一な塗装品質
• 長期的な寸法安定性

CVD SiC コーティングされたグラファイトは、グラファイトの熱伝導率と炭化ケイ素の耐薬品性を兼ね備えているため、ここでは一般的な選択肢です。

2. 分配リング

分配リングは、チャンバー内のガスの流れを制御し、方向付けします。すべてのウェーハにわたって一貫したエピタキシャル層の厚さを実現するには、ガス分布を均一にすることが不可欠です。

ガスの流れが適切に制御されていない場合、次のような問題が発生する可能性があります。

• 厚みの変化
• ドーピングの不一致
• 表面欠陥
• ウェーハ歩留まりの低下

そのため、この部品には高い加工精度と均一なコーティングが非常に重要です。

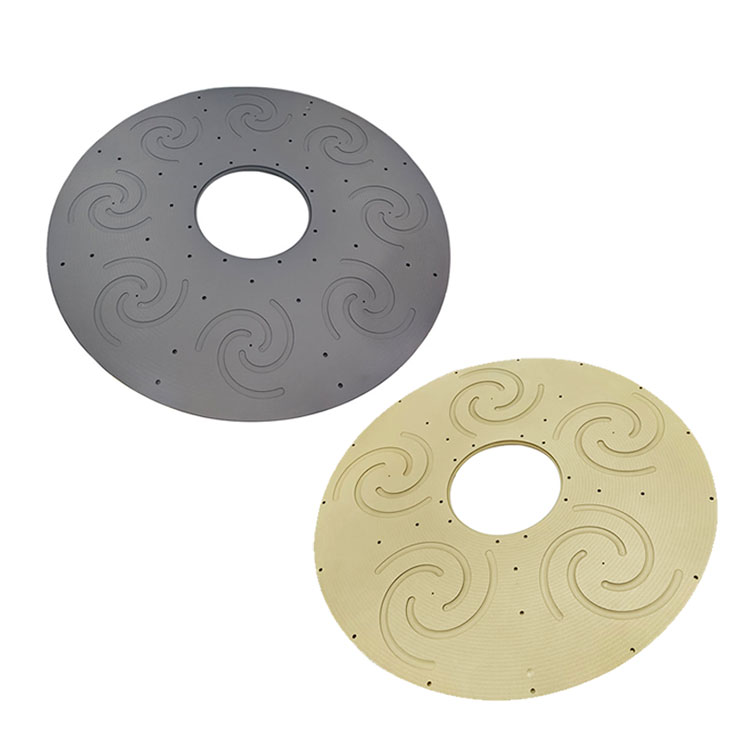

3. 遊星円盤システム

遊星ディスクは、エピタキシャル成長中にウェーハを回転させるものです。スムーズな回転により温度の均一性が向上し、すべてのウェーハが同様のガスにさらされるようになります。

大型 SiC ウェーハの生産では、惑星系は以下を維持する必要があります。

• 平坦度良好
• 低熱変形
• 高い構造強度
• 加熱と冷却を繰り返すことで安定した動作を実現

ディスク自体は通常、高度な CVD SiC コーティングを施した高純度グラファイトで作られています。

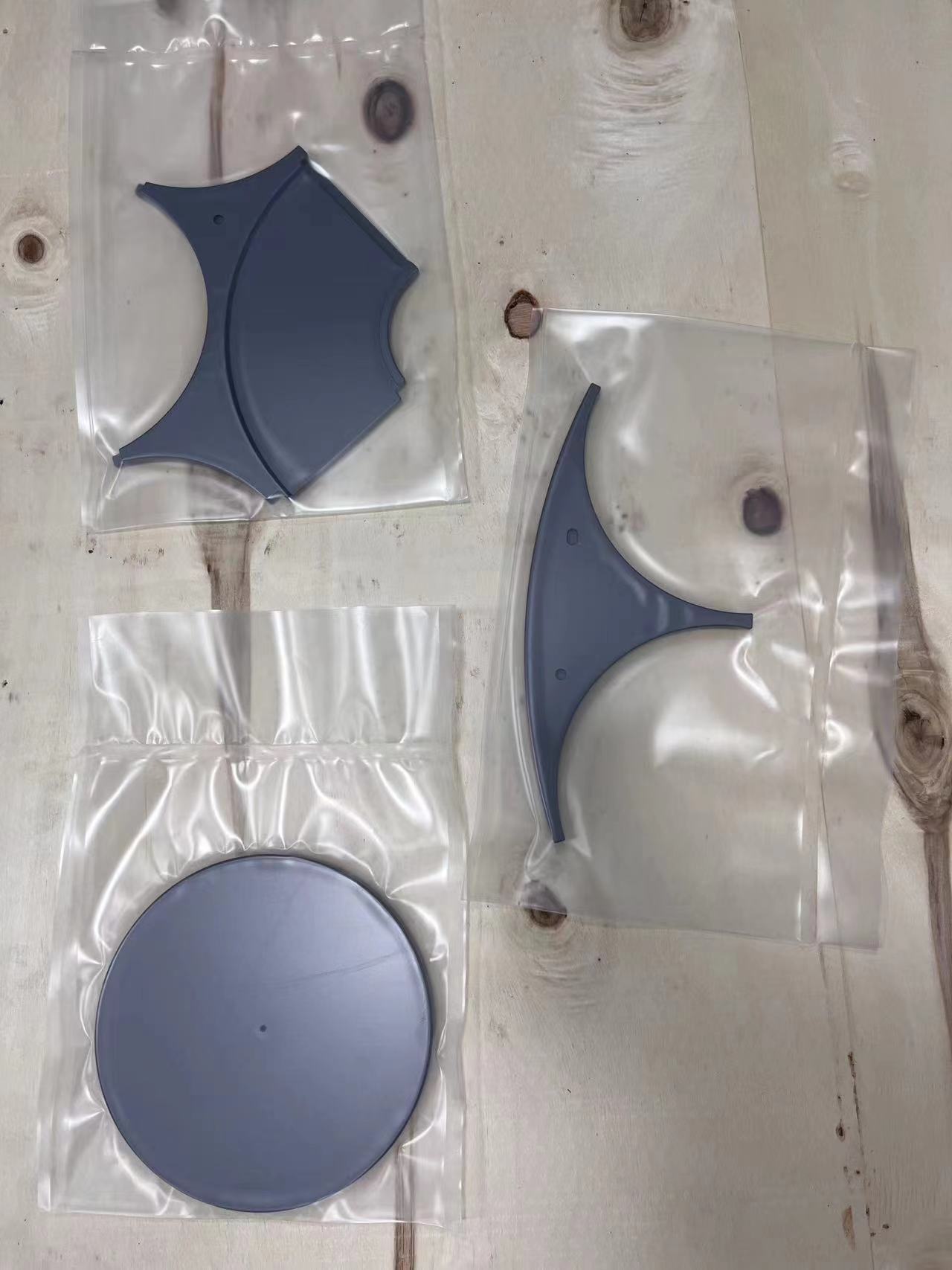

4. カバーリングとカバープレート

カバー リングとカバー プレートは、特定のリアクター領域を保護し、熱場の安定化に役立ちます。

これらの部品は次のことに役立ちます。

• 不要な堆積を軽減
• 粒子汚染を最小限に抑える
• グラファイト構造を保護する
• チャンバーの寿命を延ばす

多くの熱サイクルを経るため、強力なコーティング密着性が必須です。

5. 排気コレクターシステム

排気コレクターは排気ガスの流れを管理し、チャンバー圧力を安定に保つのに役立ちます。

安定した排気流により、次のことが可能になります。

• プロセスの再現性の向上
• よりクリーンなチャンバー環境
• 粒子の蓄積が少ない
• メンテナンスの間隔が長くなる

高度な SiC エピタキシー システムでは、排気関連部品も強力な化学薬品や熱ストレスに耐える必要があります。

SiC エピタキシーではなぜ材料の選択が重要なのでしょうか?

SiC エピタキシーは厳しい環境です。従来の材料では、次のような問題がよく発生します。

• 塗装剥がれ
• 黒鉛の侵食
• 熱亀裂
• パーティクルの生成
• 短い耐用年数

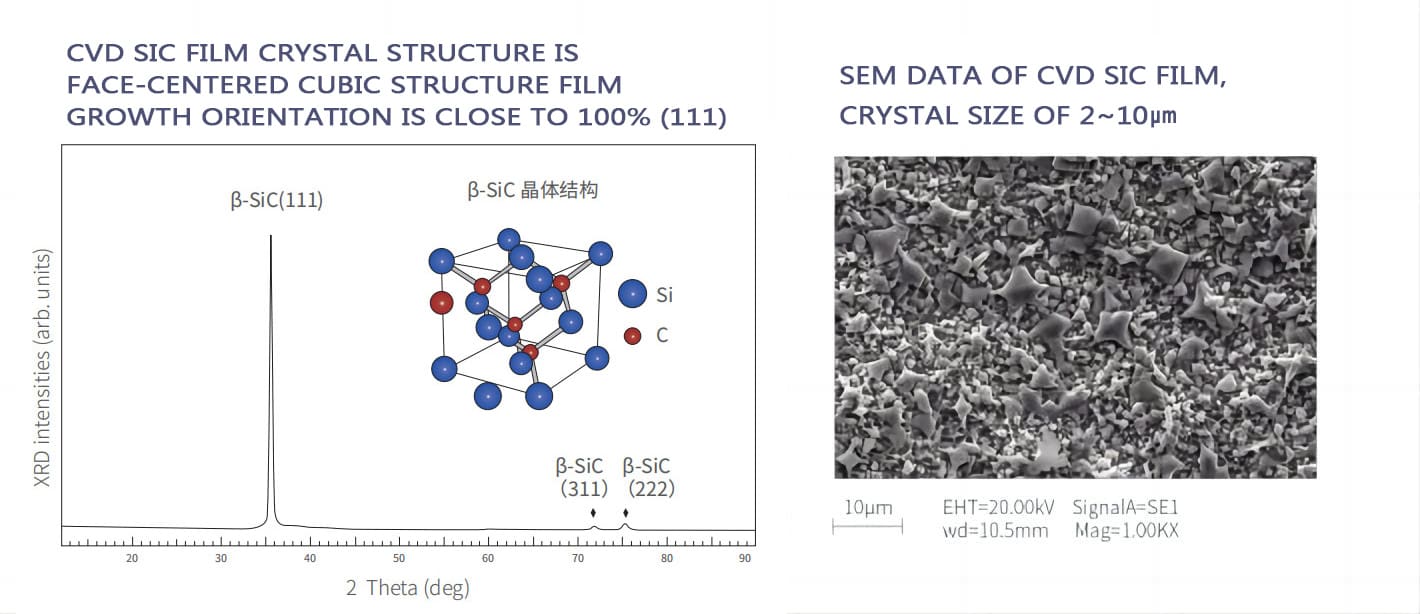

これらの問題を回避するために、先進的な半導体リアクターは CVD SiC コーティングされたグラファイトに注目しています。 CVD SiC コーティングにより次のことが可能になります。

• 優れた耐薬品性
• 高純度
• 優れた耐熱衝撃性
• 低い汚染リスク
• 長寿命

現在、これはハイエンドの SiC エピタキシーリアクター部品として最も広く使用されている材料の 1 つです。

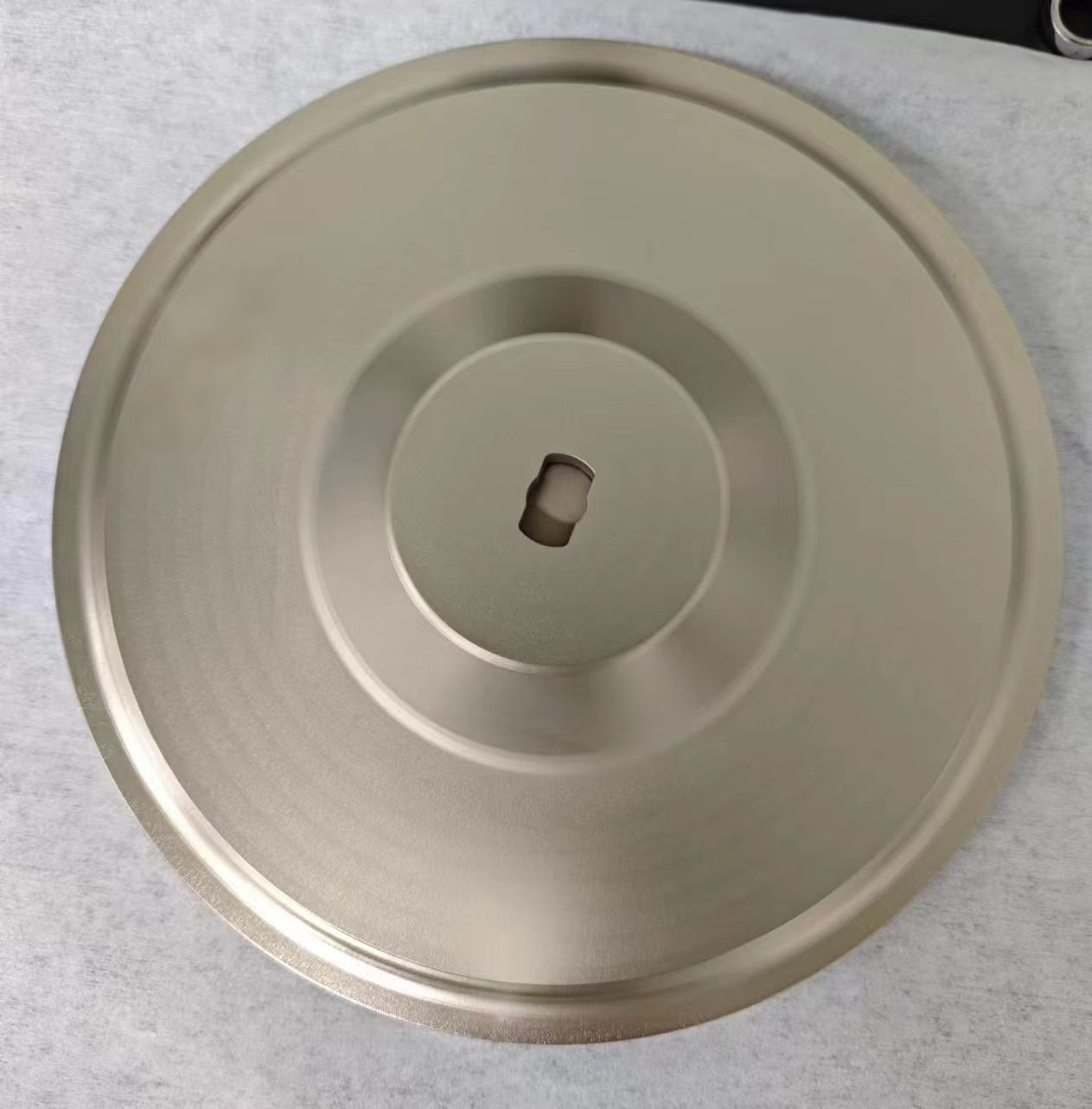

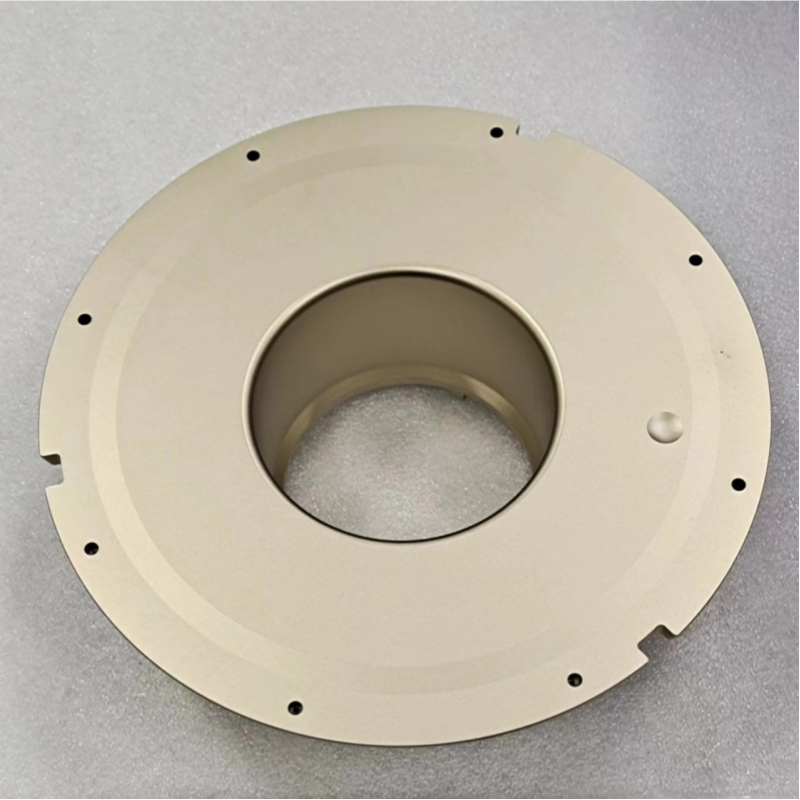

TaC（炭化タンタル）コーティング 超高温用途の次のステップとして浮上しつつあります。 従来の SiC コーティングと比較して、TaC コーティングには次のような利点があります。

• より優れた高温安定性
• より強い耐食性
• 粒子発生のリスクが低い
• 2000℃以上で安定動作

TaC コーティングは、より大きなウェーハとより高い温度を使用する将来のプラットフォームにとって特に有望と思われます。

エクストロン G10 コンポーネントの製造上の課題

高品質の Aixtron G10 コンポーネントを製造するには、次のような高度な製造能力が必要です。

• 高純度黒鉛の精製
• 精密CNC加工
• 半導体グレードのコーティング環境
• 均一なCVDコーティング技術
• 大型部品加工
• 厳格な純度と寸法管理

寸法やコーティングの均一性のわずかな偏差でも、リアクターの安定性やエピタキシャル性能に影響を与える可能性があります。

VeTek Semiconductor の Aixtron G10 コンポーネントの機能

VeTek Semiconductor は、高度なエピタキシー アプリケーション向けの半導体グレードのグラファイトおよびコーティング技術を専門としています。

以下と互換性のあるカスタム コンポーネントを提供します。

• エクストロン G10
• エクストロン G5
• SiCエピタキシーシステム
• MOCVDリアクター

当社の製品範囲には以下が含まれます:

• CVD SiC コーティングされたグラファイトコンポーネント
• TaCコーティング成分
• 惑星円盤
• 天井コンポーネント
• カバーリング
• グラファイト熱フィールド部品
• 固体SiCコンポーネント

これらの製品は、SiC エピタキシー、LED エピタキシー、および高度な半導体熱フィールド システムで広く使用されています。

結論

SiC 半導体製造がウェーハの大型化と生産効率の向上を目指す中、Aixtron G10 コンポーネントはリアクターの安定性とエピタキシャル品質にとってますます重要になっています。

天井構造や遊星ディスクからガス分配および排気システムに至るまで、あらゆるコンポーネントが熱管理、汚染管理、ウェーハの一貫性に直接影響します。

高純度グラファイト材料、高度な CVD SiC コーティング技術、次世代 TaC コーティングを組み合わせることで、最新のリアクター部品は、将来の半導体産業に向けて SiC エピタキシー生産をより安定かつ効率的にするのに役立ちます。
