CVD TaC コーティングが第 3 世代半導体の「高温鎧」である理由

SiC 結晶成長炉内の環境は、半導体製造において最も厳しい環境の 1 つです。温度は 2400°C を超え、水素とアンモニアの濃度は高くなり、グラファイト部品は常に粒子の脱落や不純物の放出の危険にさらされています。プロセスエンジニアは長い間、極度の熱、攻撃的な化学物質、および汚染に同時に耐えることができる材料ソリューションを探してきました。

CVD 炭化タンタル (TaC) コーティングは、密かにその答えとなりました。融点は 3880°C、エッチング速度は NH3 でわずか 0.2μm/hr、H2 で 0.1μm/hr、ppb で測定される臨界不純物レベルです。しかし、これが本当に魅力的なのは、生産現場で何が起こっているかということです。マイクロパイプの欠陥密度は 90% 以上減少し、結晶の不純物総含有量は 70% 以上減少し、抵抗率は 2 ～ 3 倍に増加します。
では、TaC コーティングはどのようにしてこれを実現するのでしょうか?そのパフォーマンス上の利点はどこから来るのでしょうか?実際のどのアプリケーションで最も価値をもたらしますか?そして市場はどのような方向へ向かっているのでしょうか？この記事では、CVD TaC コーティングの技術原理、核となる特性、主要なアプリケーション シナリオ、業界のトレンドを体系的に調査します。

1. CVD TaC コーティングとは何ですか?

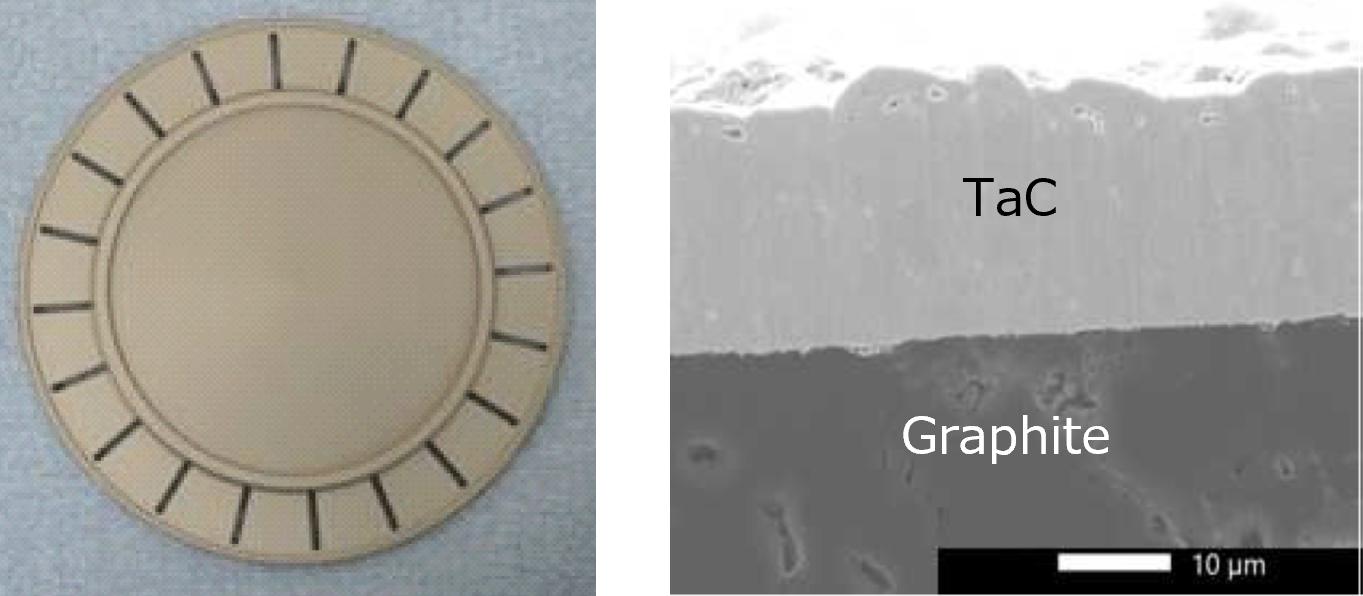

本質的に、CVD TaC コーティングは、化学気相成長法を使用して高純度グラファイト基板上に堆積された炭化タンタル (TaC) (独特の黄金色の外観を持つセラミック化合物) の保護層です。材料自体は、3880°C の融点、15 ～ 19 GPa の範囲の硬度、強力な化学的不活性性、および過酷なプロセス環境に十分耐える耐腐食性など、他では見つけるのが難しい特性の組み合わせをもたらします。

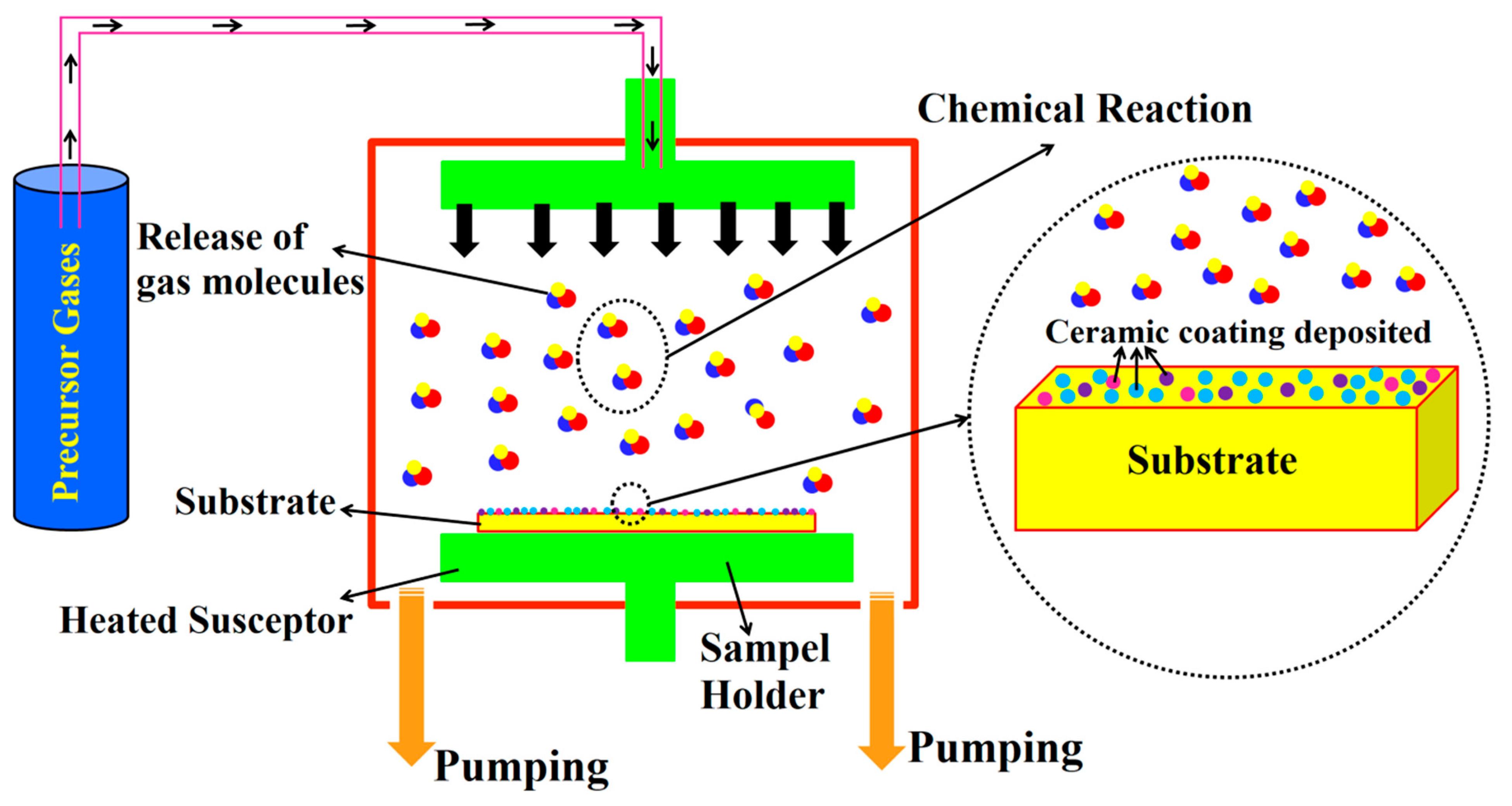

TaC コーティングを製造するさまざまな方法の中で、CVD は依然として最も成熟した方法です。詳細に示す典型的なレシピは、タンタルと炭素の前駆体として五塩化タンタル (TaCl5) とプロピレン (C3H6) から始まり、アルゴンと水素によって加熱されたチャンバー内に運ばれます。気化した TaCl₅ がグラファイト表面に到達すると、吸着され、一連の分解および再結合反応が起こります。形成されるのは単なる表面層ではなく、溶融塩やゾルゲル処理などの代替方法で達成できるものよりも顕著に均一で組成の制御が可能な、緻密でよく付着したコーティングです。

2. CVD TaC コーティングのコア性能の利点

2.1 非常に高い熱安定性
CVD TaC コーティングは 3880°C で溶けるため、2200°C を超えても構造的に健全なままです。そのため、通常の SiC コーティングは高温になりすぎると劣化する傾向がある、SiC 結晶成長や MOCVD などの要求の厳しい半導体プロセスに適しています。

2.2 優れた耐薬品性
このコーティングは、水素、アンモニア、塩化物、シリコン蒸気などの腐食性プロセスガスに対して優れた耐性を発揮します。 SiC コーティングと比較して、高温の半導体環境におけるグラファイトの劣化や粒子汚染を軽減します。結果？プロセスの安定性が向上し、ウェーハの歩留まりが向上します。

2.3 優れた機械的硬度と耐熱衝撃性
CVD TaC コーティングは硬く、グラファイト基材に強く結合するため、摩耗が遅く、熱衝撃にもうまく対処します。急速な加熱と冷却のサイクルを繰り返しても、ひび割れや剥がれが発生しません。つまり、コンポーネントの寿命が長くなり、プロセスの立ち上がり速度が速くなります。

2.4 超高純度と不純物の抑制
TaC コーティングは不純物レベルが非常に低く、固体の拡散バリアとして機能します。汚染物質がグラファイト基板から成長環境に移動するのを防ぎます。これは結晶欠陥を減らし、不純物の侵入を防ぎ、SiC 結晶の品質と抵抗率の両方を向上させるのに役立ちます。

3. CVD TaC コーティングの典型的な適用シナリオ

3.1 SiC単結晶育成（PVT法）
SiC 単結晶の PVT 成長プロセスでは、るつぼ、ガイド リング、種結晶ホルダーなどの主要なグラファイト コンポーネントに TaC コーティングが適用されます。 Fanらによる研究。 TaC コーティングは物理的な保護を提供するだけでなく、その低放射率特性により結晶成長界面の温度勾配を調整し、半径方向の温度均一性を改善し、SiC 昇華の化学量論を維持し、不純物の移動を抑制し、エネルギー消費を削減することを示しています。 Mengらによる研究。 Journal of Crystal Growth 誌の論文では、TaC コーティングされたグラファイト リレー リングとグラファイト ペーパーを備えたるつぼ構造を使用して成長させた結晶インゴットが、結晶の完全性と界面形状において優れた特性を示すことがさらに確認されています。実際の測定によると、TaC コーティングされたるつぼで成長した結晶インゴットの直径偏差は 2% 以下であり、結晶表面の平坦度 (RMS) は 40% 改善されています。

3.2 GaN/SiCのエピタキシャル成長

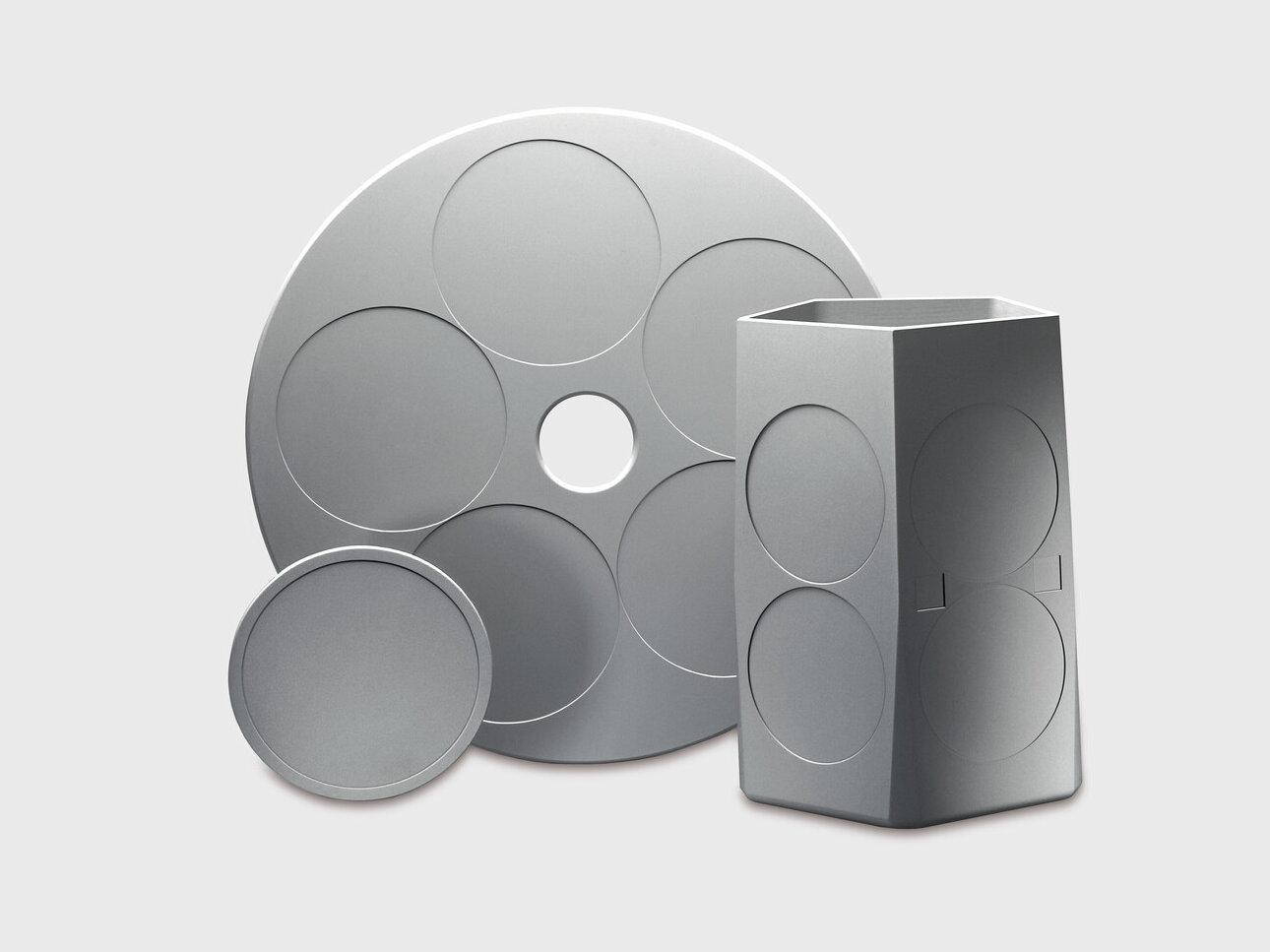

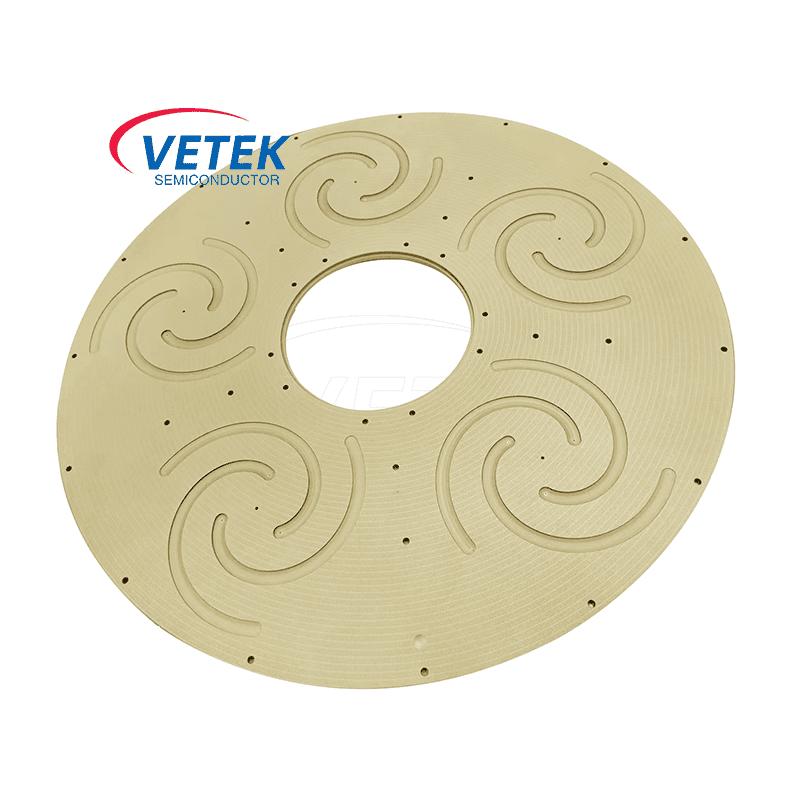

GaN および SiC エピタキシー用の CVD 反応チャンバーでは、TaC コーティングがウェーハ キャリア、サテライト ディスク、ノズル、センサーなどのコンポーネントに広く適用されています。これらのコンポーネントは高温で腐食性の環境で長期間動作する必要があり、TaC コーティングにより耐用年数が大幅に延長され、プロセスの歩留まりが向上します。 Aixtron G5 などの MOCVD 装置では、TaC コーティングがプロセスの安定性を確保するための重要な材料であることが証明されています。

3.3 MOCVD システムのヒーター

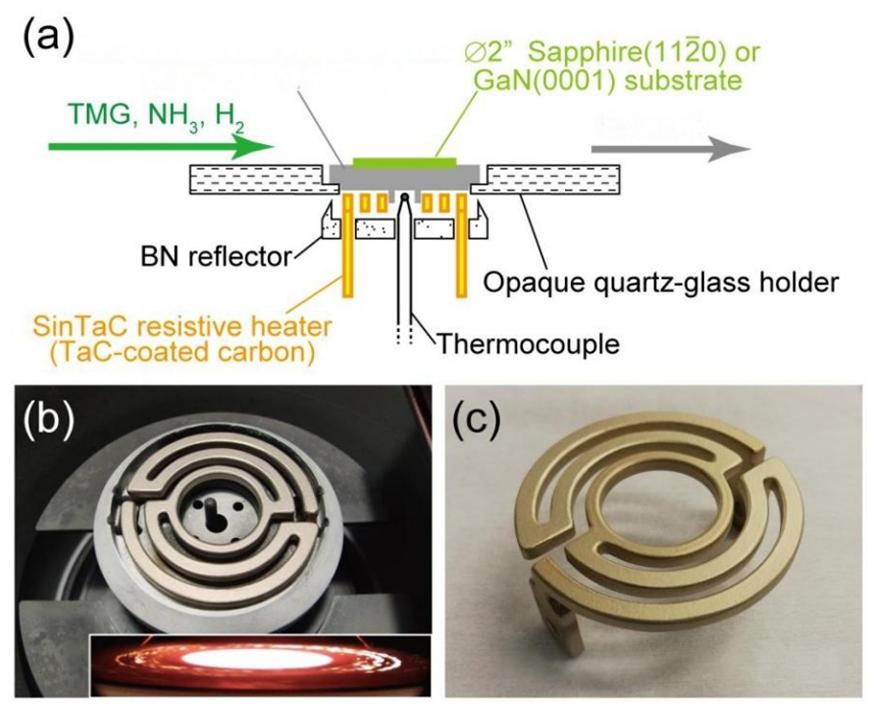

TaC でコーティングされたグラファイト ヒーターは、MOCVD システムにうまく適用されています。従来の pBN コーティング ヒーターと比較して、TaC ヒーターは加熱効率と均一性が優れており、消費電力を削減し、表面放射率 (0.3) が低いため、熱場の完全性の向上に役立ちます。 Fan らの研究によると、TaC コーティングの低い放射率は結晶成長の温度均一性を向上させるだけでなく、GaN エピタキシャル堆積の品質も向上させます。

3.4 高温産業用途
TaC コーティングは、半導体分野を超えて、抵抗発熱体、噴射ノズル、シールド リング、ろう付け治具などの高温の工業用部品にも使用でき、耐熱性と耐食性における総合的な利点を最大限に活用できます。

4. CVD TaC と SiC コーティング: どのように選択するか?

半導体業界では、CVD SiC と CVD TaC がグラファイト コンポーネント用の 2 つの最も主流な保護コーティングです。選択は特定のプロセス温度要件によって異なります。

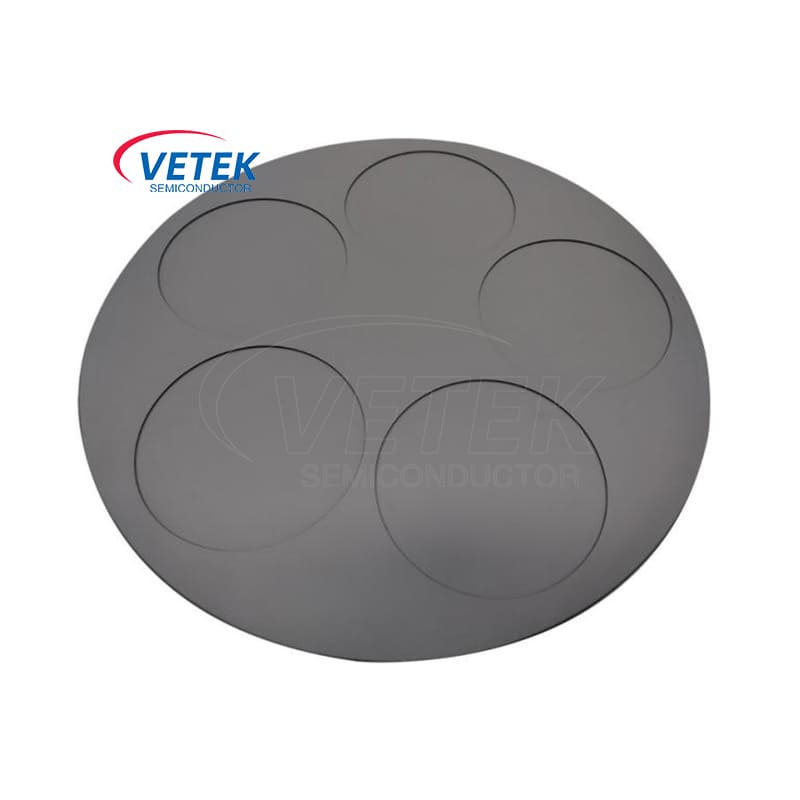

CVD SiC コーティング:低い熱膨張係数、優れた構造安定性、および 1800°C 未満の環境におけるコスト上の利点により、LED エピタキシャル トレイや単結晶シリコン エピタキシャル トレイなどの中高温のシナリオで広く使用されています。

CVD TaC コーティング:より高い熱安定性 (融点 3880°C 対 SiC の約 2700°C)、強力な化学的不活性、特に SiC 単結晶成長や GaN エピタキシーなど、2000°C を超える超高温および腐食性の高い環境に適しています。

簡単に言えば:プロセス温度が 1800°C を超える場合、特に水素やアンモニアなどの腐食性ガスが関与する場合には、TaC コーティングが優れた選択肢となります。

5. 市場展望と業界動向

SiC 単結晶の成長とエピタキシーの急速な拡大により、TaC コーティングの需要が急増しています。最近の 2 つの市場調査は、市場が大幅な規模拡大を迎えていることを示しています。 QYResearch は、世界の TaC コーティング市場の見通し、詳細な分析および 2031 年までの予測の中で、2024 年の世界の炭化タンタルコーティング市場を約 4,500 万米ドルと予測し、2031 年までに 1 億 4,200 万米ドルに達すると予測しています。これは年平均成長率 17.9% です。 Global Info Researchの数字も同様の範囲内にあり、2024年の市場規模は約4,700万ドルと推定され、2031年までに1億4,300万ドルに上昇すると予測されており、CAGRは17.5%となります。これらの予測の一貫性は、TaC コーティングが持続的な成長段階に入っているという確信を与えます。

この市場に誰が供給しているかというと、依然としてトップにかなり集中している。 Momentive Technologies、東海カーボン、東洋炭素を合わせると、世界の収益の約 76% を占めます [10]。地理的には、北米が市場の約 45% を占めてリードしていますが、アジア太平洋地域は約 41% で僅差となっています。しかし、その地域バランスは変わり始めています。中国メーカーはこのギャップを埋めるために多額の投資を行っており、VeTek Semiconductor はその好例である。同社の CVD TaC コーティング能力は現在、直径 750 mm もの部品まで拡張されており、その規模の部品を扱うことができる数少ない国内企業の 1 つとなっている。

今後を見据えると、8 インチ SiC 基板への移行により、生産装置における熱場の均一性とコーティングの信頼性に対する基準がさらに高くなります。この傾向だけでも、今後何年にもわたってウェーハ製造における戦略的材料としての TaC コーティングの役割が強固になる可能性があります。

6. VeTek SemiconductorのTaCコーティング技術

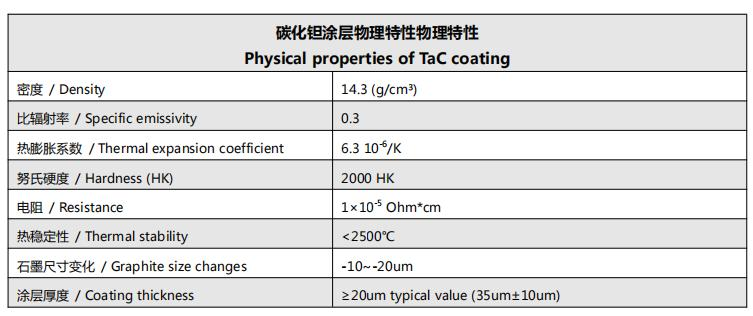

データ ソース: VeTek 半導体製品の技術仕様

VeTek の CVD TaC コーティングは、良好な温度安定性、超高純度、H₂/NH₃/SiH₄/Si 腐食に対する耐性、強い熱衝撃耐性、グラファイト基板への高い接着力、均一なコーティング範囲を特徴としています。誘導加熱サセプター、抵抗発熱体、熱シールド部品などのコア部品に適用可能です。同社は、グラファイト、セラミック、または高融点金属の基板コンポーネントを製造するための高度な機械加工能力を備えており、SiC または TaC セラミック コーティングの社内でのワンストップ処理と顧客支給部品のコーティング サービスを提供しています。

7. 結論

第 3 世代半導体産業が大型化 (8 インチ)、高電力密度、低コスト化に向けて加速するにつれて、製造プロセスにおける材料性能に対する要求はますます厳しくなっています。非常に高い融点、優れた化学的不活性性、および優れた機械的特性により、CVD TaC コーティングは 2000°C を超える高温半導体プロセスの「ゴールドスタンダード」になりつつあります。 SiC 単結晶の成長から GaN エピタキシー、MOCVD ヒーターからウェーハ キャリアに至るまで、TaC コーティングは半導体製造に不可欠な材料基盤を提供します。

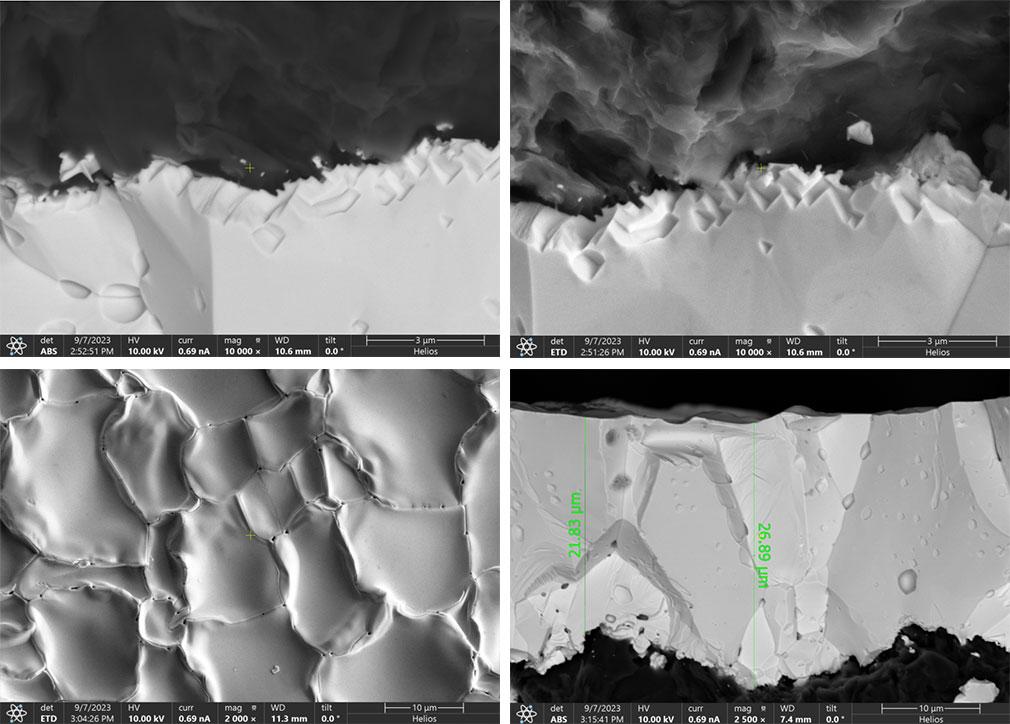

VeTek Semiconductor は、継続的な研究開発投資と技術の反復を通じて、高品質の CVD TaC コーティング製品とカスタマイズされたソリューションを世界中の顧客に提供することに取り組んでいます。詳細な技術データ、SEM断面解析、特注図面評価が必要な場合はお気軽にお問い合わせください。

参考文献

[1] Sun, J.、Zhang, Q.、Li, X. (2021)。炭素材料上の炭化タンタルコーティングに関する研究の進展。材料科学の進歩。(ScienceDirect で入手可能)

[2] Kim、D.Y.、他。 （2016年）。TaCl5-C3H6-Ar-H2系からの炭化タンタルの化学蒸着。韓国陶磁協会誌、53(6)、597-603。

[3] Ma, Q.、Hu, R.、Liu, X.、Yang, S.、Lu, X.、Liu, D.、… Gao, P. (2026)。さまざまな過酷な条件下でのグラファイトベースの TaC コーティングの微細構造と機械的特性の進化に関する研究。合金および化合物のジャーナル、1061。doi:10.1016/j.jallcom.2026.187440

[4] Fan、W.、Qu、H.、Chang、S.I.、他。 （2019年）。TaC コーティングが SiC PVT プロセス制御と結晶品質に及ぼす影響に関する研究。共同研究データ、韓国の東義大学。

[5] Meng, J. ら。 （2022年）。大型SiC単結晶育成のための坩堝構造の最適化による成長品質の制御。結晶成長ジャーナル、600、126929。doi:10.1016/j.jcrysgro.2022.126929

[6] QYリサーチ。 (2025年)。世界の TaC コーティング市場の見通し、詳細な分析、2031 年までの予測。
