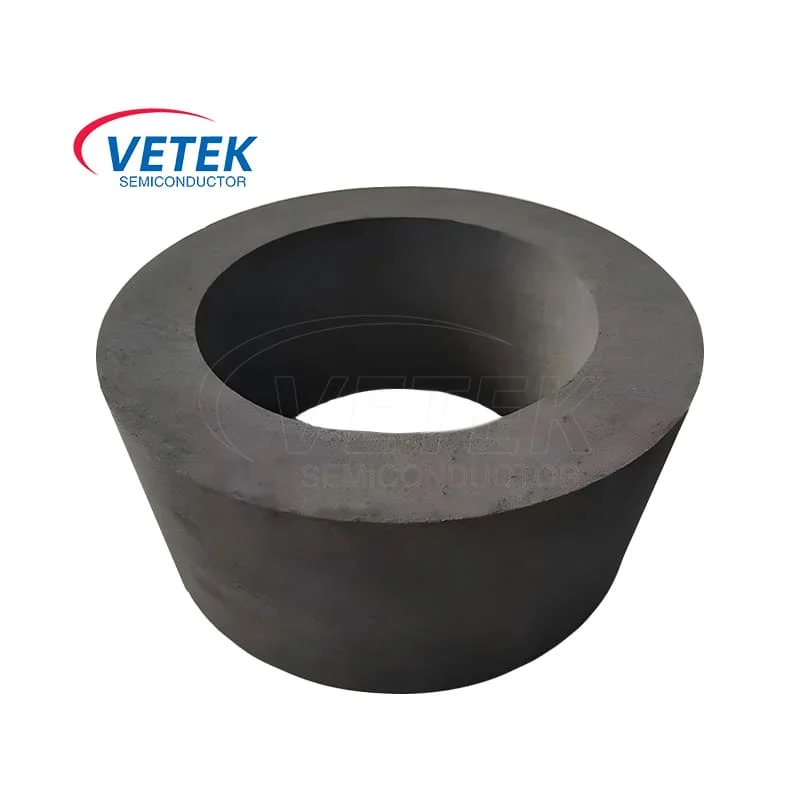

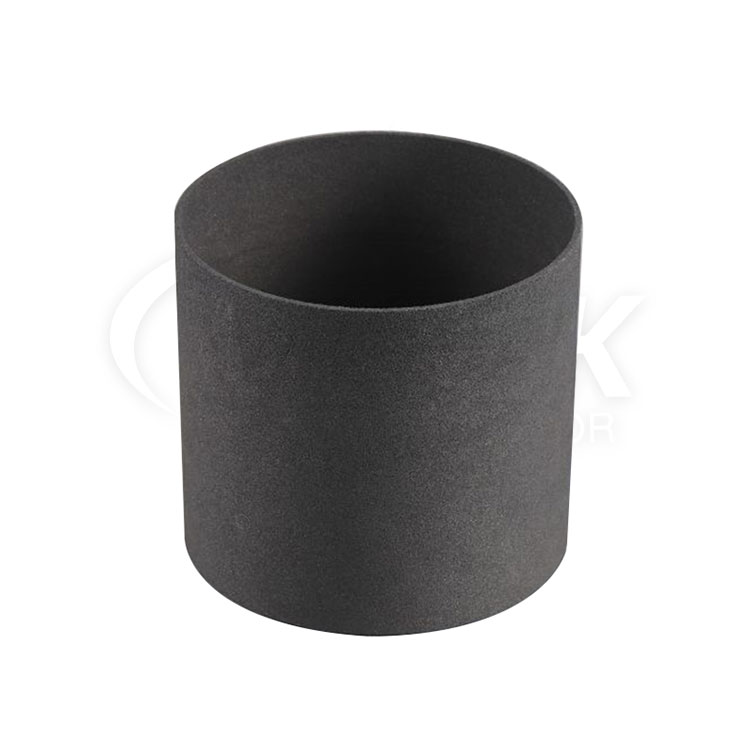

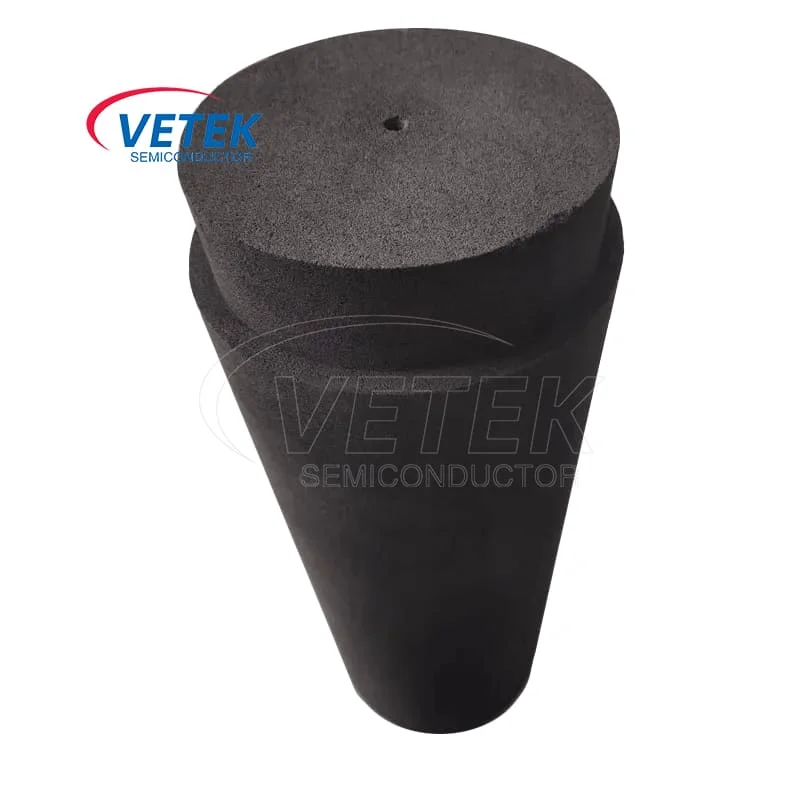

多孔質グラファイト

半導体製造プロセスで消耗品のコアとして、多孔質グラファイトは、結晶の成長、ドーピング、アニーリングなどの複数のリンクでかけがえのない役割を果たします。多孔質グラファイトの専門メーカーとして、Vetek半導体は、高品質の多孔質グラファイト製品を競争力のある価格で提供することに取り組んでいます。

お問い合わせを送信

製品説明

中国の炭化シリコンコーティンググラファイトトレイ市場では、Vetek半導体多孔質グラファイトコンポーネントは半導体製造プロセスで重要な消耗品であり、そのパフォーマンスは半導体デバイスの品質と信頼性に直接影響します。これは、半導体製造プロセスに不可欠な製品です。あなたのさらなる相談へようこそ。

それは半導体です多孔質グラファイト部品次のように、半導体処理でかけがえのない役割を果たします。

●高温融解容器：多孔質グラファイトの高い融点により、半導体材料の高温融解プロセスに耐えることができますが、多孔質構造は泡の生成を効果的に阻害し、溶融物の高い純度を保証します。

●大気保護キャリア：多孔質グラファイトは、比較的安定した不活性雰囲気を提供し、溶融と外部環境の接触を減らし、酸化と汚染を避けることができます。

●熱伝達媒体：多孔質グラファイトの優れた熱伝導率は、溶融温度の均一な分布を保証し、結晶の均一な成長を助長します。

●サポートと固定：Graphite Crucibleは、その変形を防ぐために溶融物を安定したサポートを提供します。

●ガス拡散チャネル：多孔質グラファイトの構造は、溶融物で生成されたガスの拡散チャネルを提供します。これは、ガス圧を下げ、結晶欠陥を避けるのに役立ちます。

さらに重要なことは、Vetek半導体は、中国のSICコーティンググラファイト容疑者市場とTACコーティンググラファイトるつぼ市場で絶対的な市場をリードする地位を持っていることです。のプロのメーカーとして多孔質グラファイトるつぼ, 多孔質グラファイトそしてTACコーティングプレート in中国、Vetek半導体は常にカスタマイズされた製品サービスの提供を主張しており、業界にトップテクノロジーと製品ソリューションを提供することを約束しています。ご紹介を心から楽しみにしています。
