多孔質グラファイトガイドリング
  • 多孔質グラファイトガイドリング多孔質グラファイトガイドリング

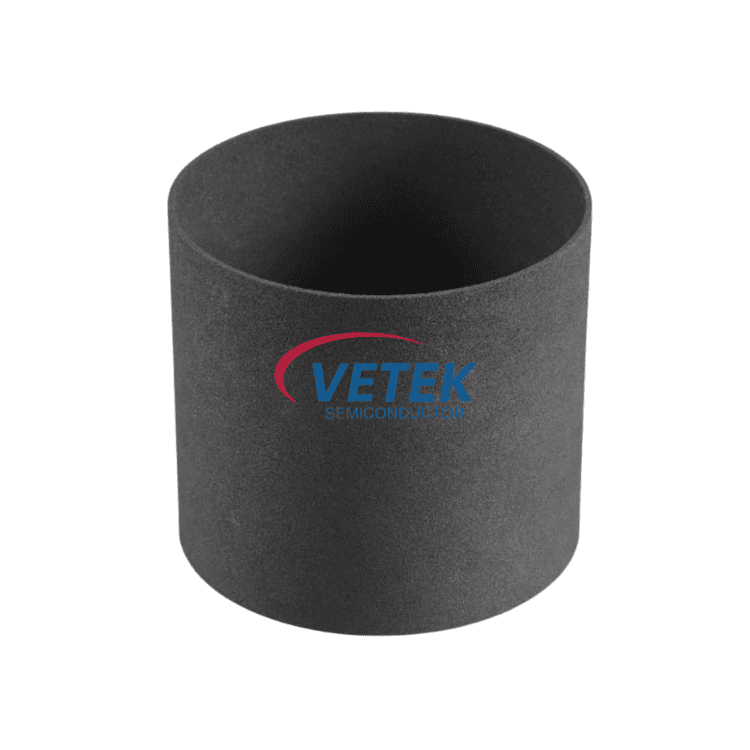

多孔質グラファイトガイドリング

VeTek Semiconductor は、中国の多孔質グラファイト ガイド リングの専門メーカーおよびサプライヤーです。当社は高度で耐久性のある多孔質グラファイトガイドリングを提供するだけでなく、カスタマイズされたサービスもサポートしています。私たちの工場から多孔質グラファイトガイドリングを購入することを歓迎します。

製品の主な利点

1. 超高純度・低欠陥保証

3000℃の真空高温精製プロセスを採用し、酸素や窒素などの非金属不純物を深く除去し、製品の純度を99.9995%以上に高めます。不純物に起因する結晶欠陥(微小管、転位など)をソースから除去し、SiC 単結晶の電気特性の一貫性と安定性を確保し、高品質の結晶成長のための強固な基盤を築きます。

2. 超高温安定性と正確な熱場制御

アルゴンまたは真空環境下で2200℃の超高温に耐え、軟化や変形を起こすことなく1000時間以上連続安定して動作します。この製品は熱膨張係数が低いため、熱応力による材料の亀裂を効果的に回避できます。 CFD(数値流体力学)シミュレーション技術と組み合わせることで、気孔率の勾配分布設計(15~30%)と気孔サイズ(10~200μm)の最適化をサポートし、温度勾配の変動を±3℃以内に制御し、熱場の均一性と結晶成長の一貫性を大幅に向上させます。

3. カスタマイズされた適応とフルシナリオの満足度

  • 幾何学的形状の適応:お客様の炉構造に応じて環状バレルや多層シールド構造などの複雑な形状を正確に加工し、完璧なマッチングと設置を実現します。
  • 表面処理のカスタマイズ:超精密研磨や特殊コーティングなどのカスタマイズされた表面処理サービスを提供し、製品の耐食性と耐用年数を大幅に向上させます。

4. 性能が検証され、効率が向上

  • PVT SiC 結晶化プロセスのコア熱場コンポーネントとして使用すると、実際のシナリオで検証されています。
  • 従来のグラファイト製品と比べて結晶成長速度が15%~20%向上し、生産サイクルが大幅に短縮されます。
  • 4 インチ SiC 単結晶ウェーハの歩留まりは 90% を超え、生産コストを効果的に削減します。
  • 設備のメンテナンス周期が従来の3ヶ月から6ヶ月に延長され、停止メンテナンスの頻度が減り、生産効率が向上します。

アプリケーションシナリオ

  • PVT 成長炉アセンブリ: SiC 材料の昇華と結晶成長のコアコンポーネントとして機能し、安定した均一な熱場分布を提供して結晶化プロセスのスムーズな進行を保証します。
  • 熱場シールドコンポーネント: 独自の多孔質構造により、熱応力を効果的に緩衝し、機器の摩耗を軽減し、機器の全体的な耐用年数を延長します。
  • 種結晶サポートアクセサリ:高い機械的強度を備え、種結晶を安定して支持し、方向性のある結晶成長の精度を保証します。
  • ガス拡散層:気相移動効率を最適化し、原料の均一な昇華と堆積を促進し、単結晶の品質と成長速度をさらに向上させます。


技術的パラメータ

多孔質黒鉛の代表的な物性
項目
パラメータ
かさ密度
0.89g/cm2
圧縮強度
8.27MPa
曲げ強度
8.27MPa
抗張力
1.72MPa
比抵抗
130Ω -inx10-5
気孔率
50%
平均細孔径
70um

主な競争力のハイライト

  • 極度の高温性能: 2200℃でも軟化や変形を起こすことなく構造の安定性を維持し、極度のプロセス要件を満たすために1000時間以上の連続運転をサポートします。
  • カスタマイズされた熱場ソリューション: CFD シミュレーション技術を利用して細孔勾配設計を最適化し、顧客のプロセス ニーズに正確に適合し、結晶の均一性と製品歩留まりを向上させます。
  • 迅速な対応サービス: プロセス パラメーター マッチング テスト サービスを提供し、プロトタイプ ソリューションを 72 時間以内に提供し、お客様の R&D および生産プロセスの加速を支援します。
