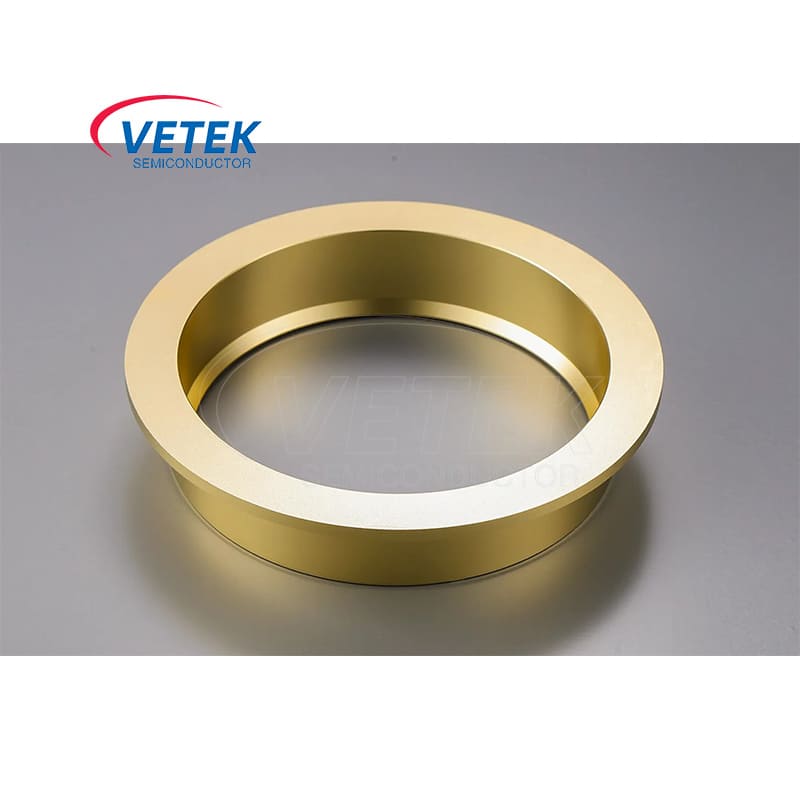

タンタル炭化物コーティングリングは、主にSIC単結晶成長プロセスで使用されています。これは、パワーデバイスやRFデバイスなどの半導体デバイスの生産に不可欠なステップです。 Tantalum Carbide(TAC)コーティングは、過酷な環境、高温に耐える能力により、高性能半導体アプリケーションで広く使用されている材料です。炭化物コーティングリングは、精度と安定性を維持しながら、過酷な状態に耐えることができるコンポーネントを必要とするデリケートなプロセスです。
研究者たちは、グラファイトの表面にTACコーティングを塗布することにより、酸化、腐食、摩耗、およびその機械的特性を大幅に改善できることを発見しました。このコーティングプロセスは、高温および腐食性環境でのグラファイトの全体的な性能を高めます。
高温および高精度環境 Vetek半導体のTACコーティングリングは、高温半導体環境で特に有用です。そこでは、高温および反応性ガスにさらされています。そのTACコーティングこれらの物質の腐食効果から保護し、エッチングプロセス全体でその機能を維持します。 SICウェーハの取り扱い TACコーティングされたリングは、優れたホルダーおよびサポートシステムとして機能しますsic wafersエッチングプロセス中。その正確な適合により、ウェーハが正しく配置され、エッチング中の動きが防止され、不均一または不完全な表面をもたらす可能性があります。 高度な半導体製造にエッチング 炭化物コーティングリングは、半導体業界で必要な精度と品質を維持する上で重要な役割を果たします。特に、ウェーハの完全性とエッチングプロセスの品質の両方が最重要である高度なデバイスの製造において、高品質のTACコーティングリングは作業プロセスの間違いを回避します。
高温および高精度環境
Vetek半導体のTACコーティングリングは、高温半導体環境で特に有用です。そこでは、高温および反応性ガスにさらされています。そのTACコーティングこれらの物質の腐食効果から保護し、エッチングプロセス全体でその機能を維持します。
SICウェーハの取り扱い
TACコーティングされたリングは、優れたホルダーおよびサポートシステムとして機能しますsic wafersエッチングプロセス中。その正確な適合により、ウェーハが正しく配置され、エッチング中の動きが防止され、不均一または不完全な表面をもたらす可能性があります。
高度な半導体製造にエッチング
炭化物コーティングリングは、半導体業界で必要な精度と品質を維持する上で重要な役割を果たします。特に、ウェーハの完全性とエッチングプロセスの品質の両方が最重要である高度なデバイスの製造において、高品質のTACコーティングリングは作業プロセスの間違いを回避します。
中国のタンタル炭化物コーティングリングの大手サプライヤーおよびメーカーとして、Vetek半導体TACコーティングリングは、特にSICウェーファーのエッチングにおいて、半導体業界で非常に専門的で不可欠なコンポーネントです。耐久性と寿命のために設計された、SICエッチングアプリケーションの効率を改善し、運用コストを削減するための優れたソリューションを提供します。 Vetek Semiconductorは、中国で長期的なパートナーになることを心から望んでいます。
炭化物タンタル(TAC)炭化物のコーティング化学的特性の化学的性質(TAC)コーティング炭化物(TAC)コーティングの化学的特性 TAC B N O そして S cl NB Na 0.4 14 39 0.14 0.29 13 0.87 <0.05
0.4
PTACコーティングのhysical特性 TACコーティング密度 14.3(g/cm³) 特定の放射率 0.3 熱膨張係数 6.3*10-6/k TACコーティングの硬度(hk) 2000 HK 抵抗 1×10-5オーム*cm 熱安定性 <2500℃ グラファイトサイズの変更 -10〜-20um コーティングの厚さ ≥20um典型的な値(35um±10um)
