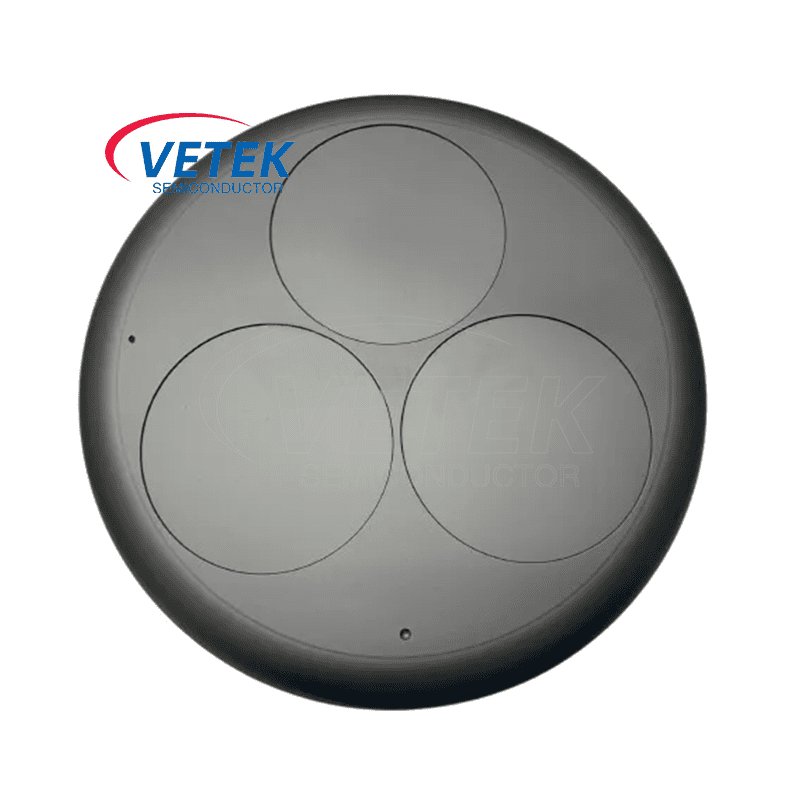

CVD SICコーティングウェーハEPI受容器

VETEK半導体のCVD SICコーティングウェーハEPI受容器は、金属有機化学蒸気堆積（MOCVD）プロセス用に特別に設計されており、特に炭化シリコン（SIC）エピタキシャル成長に適しています。 SICコーティングと組み合わせた高度なグラファイト基板を使用すると、両方の材料の最適な特性を組み合わせて、半導体製造プロセスで優れた性能を確保します。

正確なNおよび効率：MOCVDプロセスの完璧なサポート

半導体製造では、精度と効率が重要です。 Vetek SemiconductorのCVD SICコーティングウェーハEPI受容器は、SICウェーファーに安定した信頼性の高いプラットフォームを提供し、エピタキシャル成長プロセス中に正確な制御を確保します。 SICコーティングは、ステントの熱伝導率を大幅に増加させ、優れた温度管理を実現するのに役立ちます。これは、均一な材料の成長を確保し、SICコーティングの完全性を維持するために重要です。

優れた化学耐性と耐久性

SICコーティングは、MOCVDプロセスでグラファイト基質を腐食性化学物質から効果的に保護し、それによりウェーハのユーザー受容器の寿命を延ばし、メンテナンスコストを削減します。この化学耐性により、ウェーハホルダーは厳しい製造環境で安定した性能を維持し、交換頻度と機器のダウンタイムを大幅に削減できます。

正確な寸法安定性と高精度のアライメント

Vetek Mocvd Wafer Holderは、精密な製造プロセスを使用して、優れた次元の安定性を確保しています。これは、最終製品の品質とパフォーマンスに直接影響する成長プロセス中のウェーハの正確なアラインメントにとって重要です。当社のブラケットは、耐性要件を厳密に満たし、一貫した表面仕上げを持つように設計されており、MOCVDシステムが効率的で安定した状態で動作するようにします。

軽量設計：生産効率を向上させます

CVD SICコーティングウェーハEPI受容器は、軽量設計を採用しており、操作と設置プロセスを簡素化します。この設計により、ユーザーエクスペリエンスが向上するだけでなく、ハイスループットの生産環境でのダウンタイムを効果的に短縮します。簡単な操作により、生産ラインがより効率的になり、メーカーがワークフローを最適化し、出力を増やすのに役立ちます。

革新と信頼性：Vetekの約束

Vetek SemiconductorのSICコーティングウェーハ容疑者を選択するということは、革新と信頼性を組み合わせた製品を選択することを意味します。品質へのコミットメントにより、各ウェーハ保有者が業界の高い基準を満たすために厳密にテストされることが保証されます。 Vetek Semiconductorは、半導体業界に最先端の技術とソリューションを提供し、カスタマイズされたサービスをサポートし、中国で長期的なパートナーになることを心から望んでいます。

Vetek SemiconductorのCVDウェーハEPI受容器を使用すると、半導体製造においてより精度、効率、費用対効果を高めることができ、生産プロセスが新たな高みに達するのに役立ちます。

Vetek半導体のCVD SICコーティングウェーハEPI容疑者ショップ
