Aixtron Satellite Waferキャリア

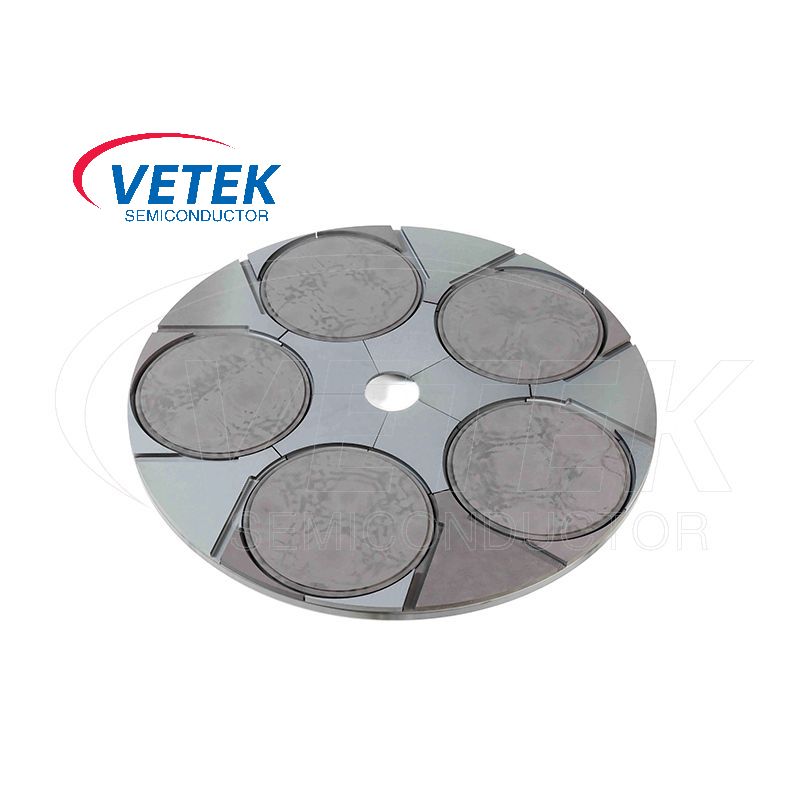

Aixtron Satellite Waferキャリアは、Aixtron MOCVD機器の不可欠な部分であり、エピタキシャル成長のためにウェーハを運ぶために特別に使用されます。それは特に適していますエピタキシャルの成長GanおよびSilicon Carbide（SIC）デバイスのプロセス。そのユニークな「衛星」デザインは、ガスの流れの均一性を保証するだけでなく、ウェーハ表面へのフィルム堆積の均一性も改善します。

AIXTRON'Sウェーハキャリア通常、でできています炭化シリコン（原文）またはCVDコーティンググラファイト。その中で、炭化シリコン（SIC）は、優れた熱伝導率、高温抵抗、低熱膨張係数を持っています。 CVDコーティンググラファイトは、化学蒸気堆積（CVD）プロセスを介して炭化シリコン膜でコーティングされたグラファイトであり、腐食抵抗と機械的強度を高めることができます。 SICおよびコーティングされたグラファイト材料は、最大1,400°C〜1,600°Cまでの温度に耐え、高温で優れた熱安定性を持つことができます。これは、エピタキシャル成長プロセスにとって重要です。

Aixtron Satellite Waferキャリアは、主にWAFERを運ぶと回転するために使用されますMOCVDプロセスエピタキシャルの成長中に均一なガスの流れと均一な堆積を確保する。特定の関数は次のとおりです:

●ウェーハの回転と均一な堆積：Aixtron衛星キャリアの回転を通じて、ウェーハはエピタキシャルの成長中に安定した動きを維持することができ、ウェーハ表面を均等に流れて材料の均一な堆積を確保します。

●高温ベアリングと安定性：炭化シリコンまたはコーティングされたグラファイト材料は、最大1,400°C〜1,600°Cまでの温度に耐えることができます。この機能により、高温エピタキシャルの成長中にウェーハが変形しないようにし、キャリア自体の熱膨張がエピタキシャルプロセスに影響を与えるのを防ぎます。

●粒子生成の減少：高品質のキャリア材料（SICなど）には、蒸気堆積中の粒子生成を減少させる滑らかな表面があり、それによって汚染の可能性が最小限に抑えられます。これは、高品質で高品質の半導体材料を生成するために重要です。

VeteksemiconのAixtron Satellite Waferキャリアは、100mm、150mm、200mm、さらに大きなウェーハサイズで利用でき、機器とプロセスの要件に基づいてカスタマイズされた製品サービスを提供できます。私たちは中国であなたの長期パートナーになりたいと心から望んでいます。

CVD SICフィルムクリスタル構造のSEMデータ：

AIXTRON SATELLITE WAEFR CARRY PRODUCTION SHOPS:
