炭化物コーティングサポート
中国のプロのタンタル炭化物コーティングサポート製品メーカーおよび工場として、Vetek半導体炭化物コーティングサポートは通常、半導体機器の構造コンポーネントの表面コーティングまたはサポートコンポーネント、特にCVDやPVDなどの半導体製造プロセスの主要機器成分の表面保護のために使用されます。あなたのさらなる相談を歓迎します。
もっと見る >>
お問い合わせを送信 >>
タンタル炭化物ガイドリング
Vetek Semiconductorは、中国のTantalum Carbide Guide Ring製品の専門的なメーカーおよびリーダーです。当社の炭化物(TAC)ガイドリングは、特に高温処理装置、CVD、PVD、エッチング、拡散などの高温および非常に腐食性の環境で一般的に使用されている炭化物で作られた高性能リングコンポーネントです。 Vetek Semiconductorは、半導体業界向けの高度な技術と製品ソリューションの提供に取り組んでおり、さらなる問い合わせを歓迎します。
もっと見る >>
お問い合わせを送信 >>

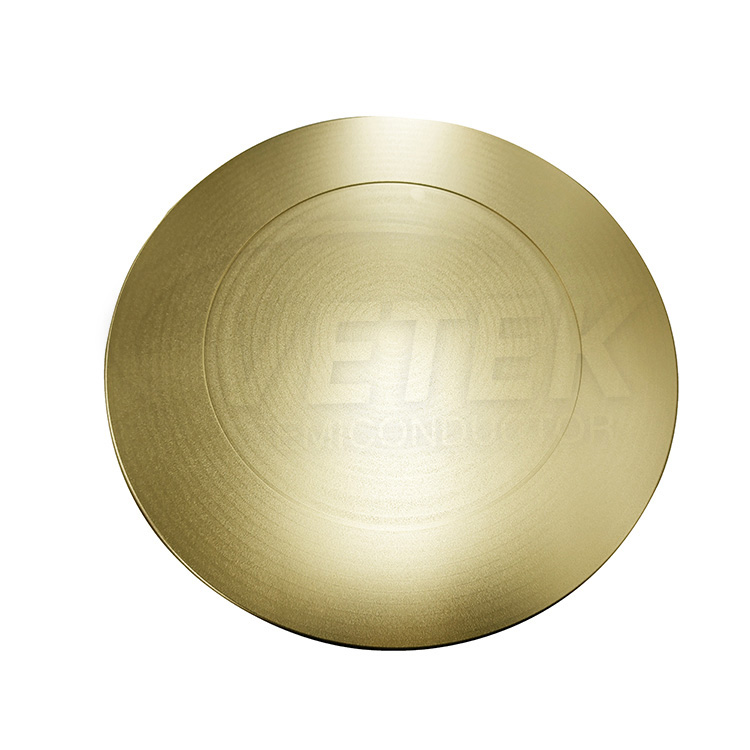

TACコーティング回転容疑者
プロのメーカーとして、中国のTACコーティング回転容疑者製品の革新者、リーダー。 VETEK半導体TACコーティング回転容疑者は、通常、化学蒸気堆積(CVD)および分子ビームエピタキシー(MBE)機器に取り付けられ、均一な材料堆積と効率的な反応を確保するためにウェーハをサポートおよび回転させます。半導体処理の重要なコンポーネントです。あなたのさらなる相談を歓迎します。
もっと見る >>
お問い合わせを送信 >>
CVD TACコーティングるつぼ
Vetek Semiconductorは、中国のCVD TACコーティングるつぼ製品の専門的なメーカーおよびリーダーです。 CVD TACコーティングるつぼは、タンタル炭素(TAC)コーティングに基づいています。タンタル炭素コーティングは、耐熱性と耐食性を強化するために、化学蒸気堆積(CVD)プロセスを介してるつぼの表面で均等に覆われています。これは、高温の極端な環境で特別に使用される材料ツールです。あなたのさらなる相談を歓迎します。
もっと見る >>
お問い合わせを送信 >>

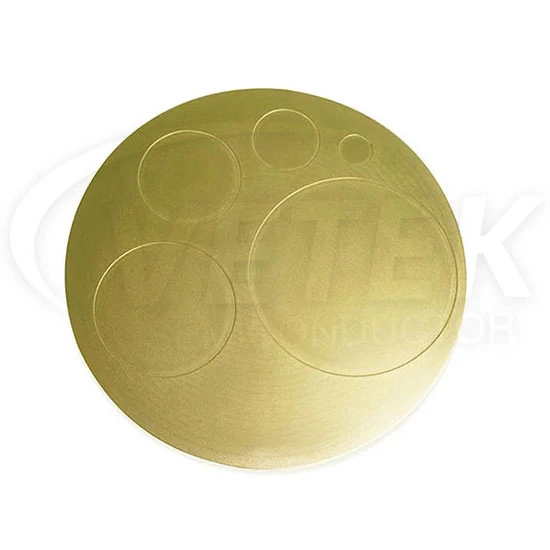

CVD TACコーティングウェーハキャリア
中国のプロのCVD TACコーティングウェーハキャリアキャリア製品メーカーおよび工場として、VETEK半導体CVD TACコーティングウェーハキャリアは、半導体製造における高温および腐食性環境向けに特別に設計されたウェーハキャリングツールです。また、CVD TACコーティングウェーハキャリアは、機械的強度が高く、優れた耐食性と熱安定性があり、高品質の半導体デバイスの製造に必要な保証を提供します。あなたのさらなる問い合わせは大歓迎です。
もっと見る >>
お問い合わせを送信 >>
TaCコーティングヒーター
Vetek半導体TACコーティングヒーターの融点は非常に高い(約3880°C)です。高い融点により、特に窒化ガリウム(GAN)エピタキシャル層の成長が金属有機化学蒸気(MOCVD)プロセスにおける成長で、非常に高温で動作することができます。 Vetek Semiconductorは、顧客にカスタマイズされた製品ソリューションを提供することに取り組んでいます。ご連絡をお待ちしております。
もっと見る >>
お問い合わせを送信 >>
«
1
...
3
4
5
6
7
...
11
»
中国の専門的な 炭化タンタルコーティング メーカーおよびサプライヤーとして、当社は独自の工場を持っています。お住まいの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要な場合でも、高度で耐久性のある中国製の 炭化タンタルコーティング を購入したい場合でも、メッセージを残していただけます。
