炭化タンタルコーティング

VeTek Semiconductor は、半導体業界向けの炭化タンタル コーティング材料の大手メーカーです。当社の主な製品には、CVD 炭化タンタル コーティング部品、SiC 結晶成長または半導体エピタキシー プロセス用の焼結 TaC コーティング部品が含まれます。 ISO9001 に合格した VeTek Semiconductor は、品質を適切に管理しています。 VeTek Semiconductor は、反復技術の継続的な研究開発を通じて、炭化タンタル コーティング業界のイノベーターになることに専念しています。

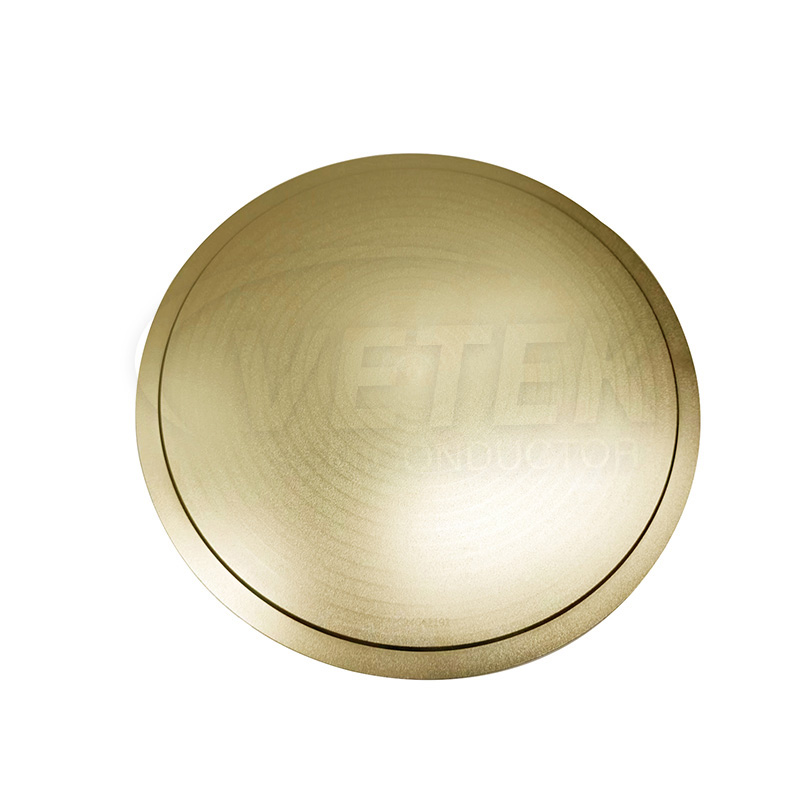

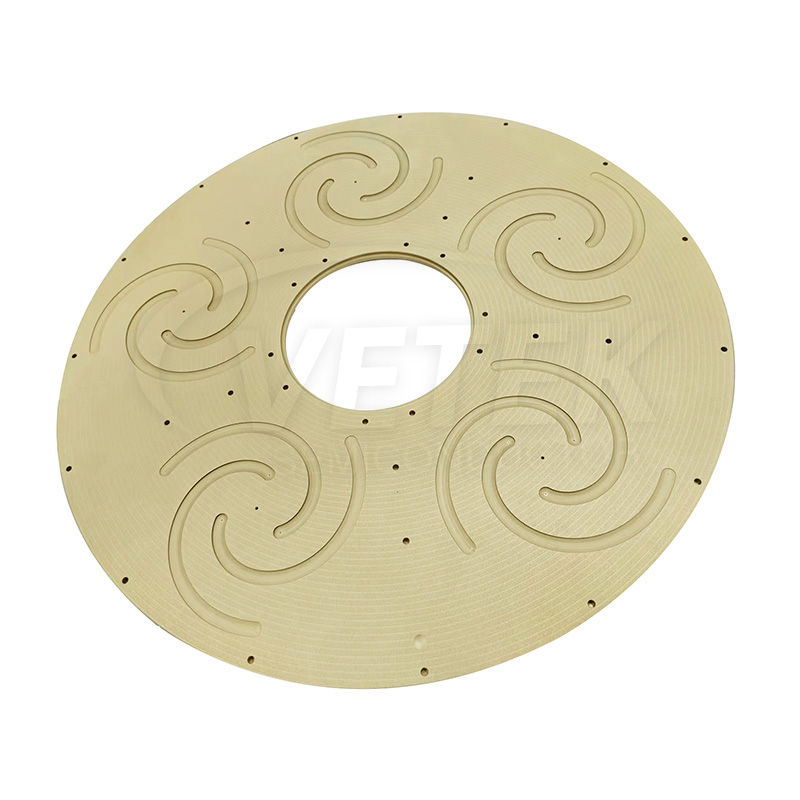

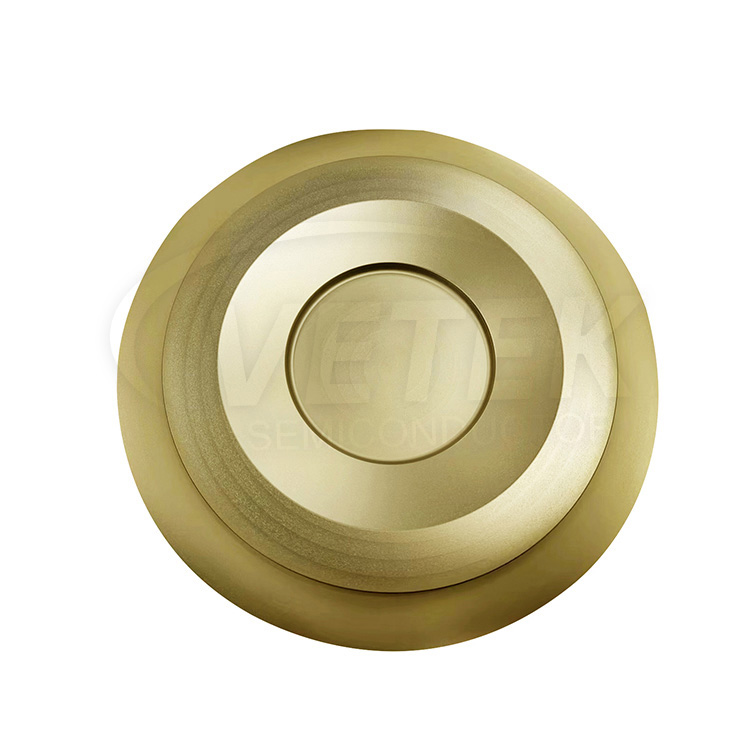

主な製品は、TaCコートガイドリング, CVD TaCコーティングされた3枚花びらガイドリング, 炭化タンタル TaC コーティング ハーフムーン, CVD TaCコーティング 遊星SiCエピタキシャルサセプタ, 炭化タンタルコーティングリング, 炭化タンタル被覆多孔質グラファイト, TaCコーティング回転サセプタ, 炭化タンタルリング, TaCコーティング回転板, TaC コーティングされたウェハサセプタ, TaC コーティングされたディフレクター リング, CVD TaC コーティング カバー, TaCコーティングチャックなど、純度は5ppm以下であり、顧客の要求を満たすことができます。


TaC コーティング グラファイトは、独自の化学気相成長 (CVD) プロセスにより、高純度グラファイト基板の表面を炭化タンタルの微細層でコーティングすることによって作成されます。利点は下の写真に示されています。


Excellent properties of TaC coating graphite


炭化タンタル (TaC) コーティングは、最大 3880°C という高い融点、優れた機械的強度、硬度、および熱衝撃に対する耐性により注目を集めており、より高い温度要件が必要な化合物半導体エピタキシー プロセスに代わる魅力的な代替品となっています。 Aixtron MOCVDシステムやLPE SiCエピタキシープロセスなど、PVT法によるSiC結晶成長プロセスにも幅広く応用できます。


主な特長:

 ●温度安定性

 ●超高純度

 ●H2、NH3、SiH4、Siに対する耐性

 ●熱ストックに対する耐性

 ●グラファイトとの接着力が強い

 ●絶縁保護コーティングの適用範囲

 直径750mmまでのサイズ(このサイズに達するのは中国の唯一のメーカーです)


アプリケーション:

 ●ウェーハキャリア

 ●誘導加熱サセプター

 ●抵抗発熱体

 ●サテライトディスク

 ●シャワーヘッド

 ●ガイドリング

 ●LEDエピレシーバー

 ●インジェクションノズル

 ●マスキングリング

 ●遮熱板


微細断面に炭化タンタル(TaC)コーティング:


the microscopic cross-section of Tantalum carbide (TaC) coating


VeTek Semiconductor タンタルカーバイドコーティングのパラメータ:

TaCコーティングの物性
密度 14.3 (g/cm3)
比放射率 0.3
熱膨張係数 6.3 10-6/K
硬度(HK) 2000 香港
抵抗 1×10-5オーム*センチメートル
熱安定性 <2500℃
グラファイトのサイズ変更 -10~-20μm
膜厚 ≥20um 代表値 (35um±10um)


TaCコーティングEDXデータ

EDX data of TaC coating


TaCコーティングの結晶構造データ:

要素 原子パーセント
ポイント1 ポイント2 ポイント3 平均
C K 52.10 57.41 52.37 53.96
彼ら 47.90 42.59 47.63 46.04


View as

EPIレシーバーのGan

EPIレシーバーのGan

SIC EPI受容器のGANは、優れた熱伝導率、高温処理能力、化学的安定性を通じて半導体処理において重要な役割を果たし、GANエピタキシャル成長プロセスの高効率と材料品質を保証します。 Vetek Semiconductorは、SIC EPI ComptectorのGanの中国の専門メーカーです。ご紹介を心から楽しみにしています。
CVD TACコーティングキャリア

CVD TACコーティングキャリア

CVD TACコーティングキャリアは、主に半導体製造のエピタキシャルプロセス向けに設計されています。 CVD TACコーティングキャリアの超高融点、優れた耐食性、および優れた熱安定性により、半導体エピタキシャルプロセスにおけるこの製品の不可欠性が決定されます。あなたのさらなるお問い合わせを歓迎します。
TaC コーティングされたグラファイトレシーバー

TaC コーティングされたグラファイトレシーバー

Vetek半導体のTACコーティンググラファイト容疑者は、化学蒸気堆積(CVD)法を使用して、グラファイト部品の表面に炭化物コーティングを調製します。このプロセスは最も成熟しており、最高のコーティング特性を備えています。 TACコーティングされたグラファイト受容器は、グラファイト成分のサービス寿命を延長し、グラファイト不純物の移動を阻害し、エピタキシーの品質を確保することができます。お問い合わせを楽しみにしています。
TACコーティングサブセル

TACコーティングサブセル

Vetek半導体は、例外的なTACコーティングを備えたTACコーティング受容装置を提示します。この受容器は、従来のソリューションとは一線を画す多数の利点を提供します。既存のシステムにシームレスに統合すると、VETEK半導体からのTACコーティング受容装置は互換性と効率的な動作を保証します。信頼性の高いパフォーマンスと高品質のTACコーティングは、SICエピタキシープロセスで一貫して例外的な結果をもたらします。私たちは競争力のある価格で高品質の製品を提供することに取り組んでおり、中国での長期パートナーであることを楽しみにしています。
TACコーティング回転プレート

TACコーティング回転プレート

VETEK半導体によって生成されるTACコーティング回転プレートは、優れたTACコーティングを備えた優れたTACコーティングを誇っています。TACコーティング回転プレートは、従来のソリューションとは一線を画す驚くべき高温抵抗と化学的不活性です。

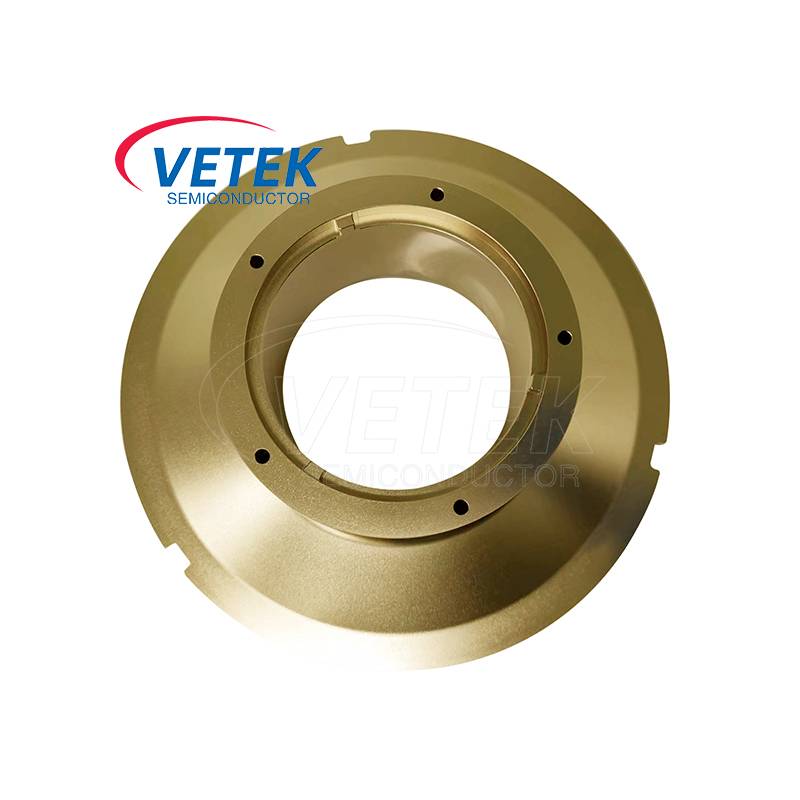

TACコーティングプレート

TACコーティングプレート

精度で設計され、完璧に設計されたVetek SemiconductorのTACコーティングプレートは、炭化シリコン(SIC)の単結晶成長プロセスのさまざまな用途向けに特別に調整されています。TACコーティングプレートの正確な寸法と堅牢な構造により、既存のシステムに簡単に統合でき、シームレスな互換性と効率的な操作が確保されます。信頼性の高いパフォーマンスと高品質のコーティングは、SICクリスタル成長アプリケーションの一貫した均一な結果に貢献しています。私たちは競争力のある価格で高品質の製品を提供することに取り組んでおり、中国での長期パートナーであることを楽しみにしています。
中国の専門家炭化タンタルコーティングメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化タンタルコーティングを購入したい場合でも、メッセージを残すことができます。
