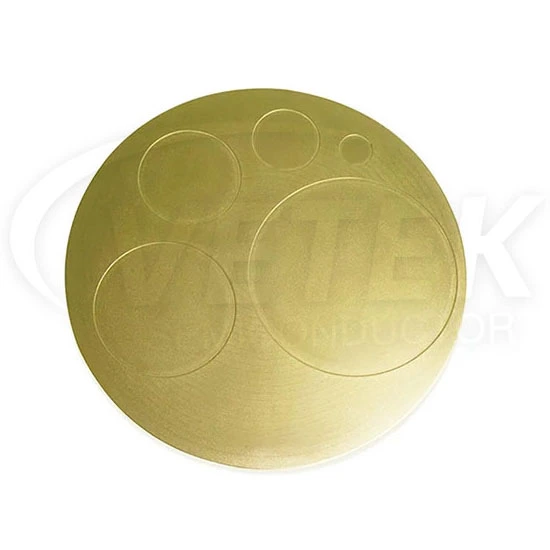

CVD TACコーティングキャリア

Vetek Semiconductorは、プロのリーダーであるChina CVD TACコーティングキャリア、エピタキシー受容者です。TACコーティンググラファイトサポートメーカー。

継続的なプロセスと材料革新の研究を通じて、Vetek半導体のCVD TACコーティングキャリアは、主に次の側面を含むエピタキシャルプロセスで非常に重要な役割を果たします。

基板保護：CVD TACコーティングキャリアは、優れた化学物質の安定性と熱安定性を提供し、高温と腐食性ガスが基質と反応器の内壁を侵食するのを効果的に防ぎ、プロセス環境の純度と安定性を確保します。

熱均一性：CVD TACコーティングキャリアの高い熱伝導率と組み合わせて、反応器内の温度分布の均一性を保証し、エピタキシャル層の結晶品質と厚さの均一性を最適化し、最終製品の性能の一貫性を高めます。

粒子汚染制御：CVD TACコーティングされたキャリアの粒子生成率は非常に低いため、滑らかな表面特性は粒子汚染のリスクを大幅に低下させ、それによりエピタキシャル成長中の純度と収量を改善します。

拡張機器寿命：CVD TACコーティングキャリアの優れた耐摩耗性と耐食性耐性と組み合わせて、反応チャンバー成分のサービス寿命を大幅に延長し、機器のダウンタイムとメンテナンスコストを削減し、生産効率を向上させます。

上記の特性を組み合わせて、Vetek半導体のCVD TACコーティングキャリアは、エピタキシャル成長プロセスにおけるプロセスと製品の品質を改善するだけでなく、半導体製造に費用対効果の高いソリューションを提供します。

微視的な断面の炭化物コーティング:

CVD TACコーティングキャリアの物理的特性:

Vetek Semiconductor CVD SICコーティング生産ショップ:
