1.欠陥密度は大幅に減少しました

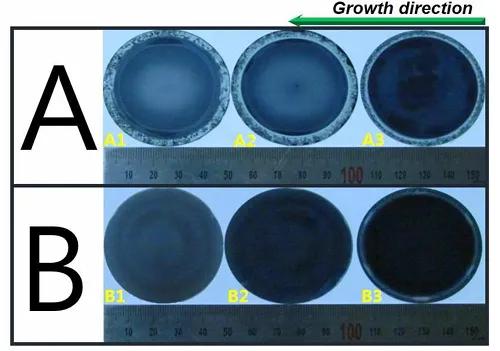

The TACコーティンググラファイトるつぼとSIC溶融物との間の直接的な接触を分離することにより、炭素カプセル化現象をほぼ完全に排除し、微小管の欠陥密度を大幅に減らします。実験データは、TACコーティングされたるつぼで成長した結晶中の炭素コーティングによって引き起こされる微小管欠陥の密度が、従来のグラファイト十字架と比較して90%以上減少することを示しています。結晶表面は均一に凸状であり、端に多結晶構造はありませんが、通常のグラファイトのるつぼは、しばしば縁の多結晶と結晶のうつ病およびその他の欠陥を持っています。
2。不純物の抑制と純度の改善
TAC材料は、Si、C、およびNの蒸気に対する優れた化学的不活性を持ち、グラファイト中の窒素などの不純物が結晶に拡散するのを効果的に防ぐことができます。 GDMSとホールのテストは、結晶の窒素濃度が50%以上減少し、抵抗率が従来の方法の2〜3倍に増加したことを示しています。微量のTA要素が組み込まれましたが(原子比率<0.1%)、全体の不純物含有量は70%以上減少し、結晶の電気特性が大幅に改善されました。
3。結晶の形態と成長の均一性
TACコーティングは、結晶成長界面で温度勾配を調節し、結晶インゴットが凸湾曲表面で成長し、エッジの成長速度を均質化することを可能にし、したがって、従来のグラファイトの十字架の過剰冷却によって引き起こされる多結晶現象を回避します。実際の測定は、TACコーティングされたるつぼで成長した結晶地ゴットの直径偏差が2%以下であり、結晶表面の平坦性(RMS)が40%改善されることを示しています。
特性 |
tacコーティングメカニズム |
クリスタルの成長に影響を与えます |
帯状導電率と温度分布 |
熱伝導率(20-22 w/m・k)はグラファイト(> 100 w/m・k)よりも有意に低く、半径方向の熱放散を減らし、成長ゾーンの半径方向の温度勾配を30%減少させます |
温度フィールドの均一性の改善、熱応力による格子歪みの減少、欠陥生成確率の低下 |
radiative放射熱損失 |
表面放射率(0.3-0.4)はグラファイト(0.8-0.9)よりも低く、放射熱損失を減らし、対流により熱が炉体に戻ることができます |
結晶の周りの熱安定性の向上により、より均一なC/SI蒸気濃度分布と組成の過飽和によって引き起こされる欠陥の減少につながります |
Chemical Barrier Effect |
高温でのグラファイトとSi蒸気の間の反応を防ぎ(Si + C→SIC)、追加の炭素源放出を回避します |
成長ゾーンで理想的なC/SI比(1.0-1.2)を維持し、炭素過飽和によって引き起こされる包含欠陥を抑制します |
材料タイプ |
semperatureation抵抗 |
化学的不活性 |
メカニカル強度 |
clystal欠損密度 |
典型的なアプリケーションシナリオ |
TACコーティンググラファイト |
≥2600°C |
Si/C蒸気との反応はありません |
MOHS硬度9-10、強い熱衝撃耐性 |
<1cm⁻²(マイクロピペス) |
高純度4H/6H-SIC単結晶成長 |
Bareグラファイト |
≤2200°C |
si蒸気を放出するc |
亀裂が生息しやすい強度 |
10-50cm⁻² |
電力装置の費用対効果の高いSIC基質 |
sicコーティングされたグラファイト |
≤1600°C |
高温でsiCを形成するSiと反応します |
硬度が高いが脆い |
5-10cm⁻² |
中期温度半導体用の包装材料 |
bn crucible |
<2000k |
N/B不純物をリリースします |
耐食性が低い |
8-15cm⁻² |
化合物半導体のエピタキシャル基質 |
TACコーティングは、化学バリア、熱場の最適化、インターフェース規制のトリプルメカニズムを通じて、SIC結晶の品質の包括的な改善を達成しました。
