炭化タンタルコーティング

VETEK が製造する多孔質 TaC コーティング グラファイト リングは、軽量の多孔質グラファイト基材を使用し、高純度の炭化タンタル コーティングでコーティングされており、高温、腐食性ガス、プラズマ侵食に対する優れた耐性を備えています。

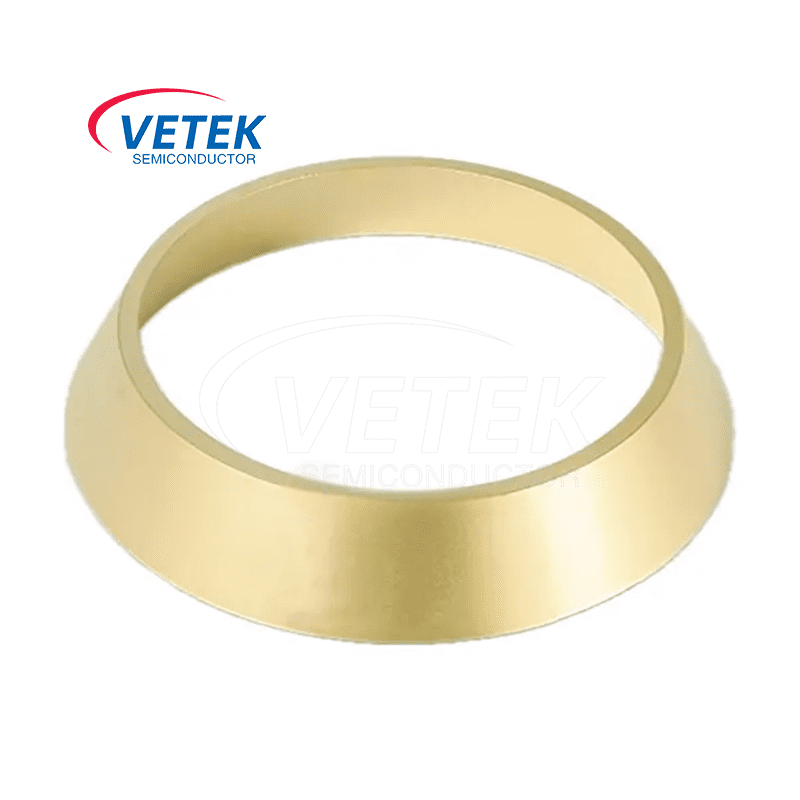

当社のTACコーティンググラファイトガイドリングは、半導体ウェーハ製造用の精密コアコンポーネントです。それらは、耐摩耗性と化学的に不活性な炭化物（TAC）コーティングでコーティングされた高純度のグラファイト基板を特徴としています。エピタキシャル堆積やプラズマエッチングなどの要求の厳しいプロセス用に設計されているため、正確なウェーハのアライメントと安定性を確保し、汚染を効果的に制御し、成分の寿命を大幅に拡大します。 Veteksemiconは、機器とプロセスの要件を完全に一致させるためのカスタマイズサービスを提供しています。

中国の主要なTACコーティング製品サプライヤーの1つとして、Vetek半導体は高品質のTACコーティングカスタマイズされた部品を顧客に提供できます。 SICシングルクリスタルのPVT成長のためのTACコーティングリングは、Vetek半導体の最も傑出した成熟した製品の1つです。 SIC結晶プロセスのPVT成長において重要な役割を果たし、顧客が高品質のSIC結晶を増やすのに役立ちます。お問い合わせを楽しみにしています。

Vetek Semiconductorは長年の技術開発を経験しており、CVD TACコーティングの主要なプロセス技術を習得してきました。 CVD TACコーティングされた3ペタルガイドリングは、VETEK半導体の最も成熟したCVD TACコーティング製品の1つであり、PVTメソッドごとにSIC結晶を調製するための重要なコンポーネントです。 Vetek Semiconductorの助けを借りて、あなたのSICクリスタルの生産はよりスムーズで効率的になると思います。

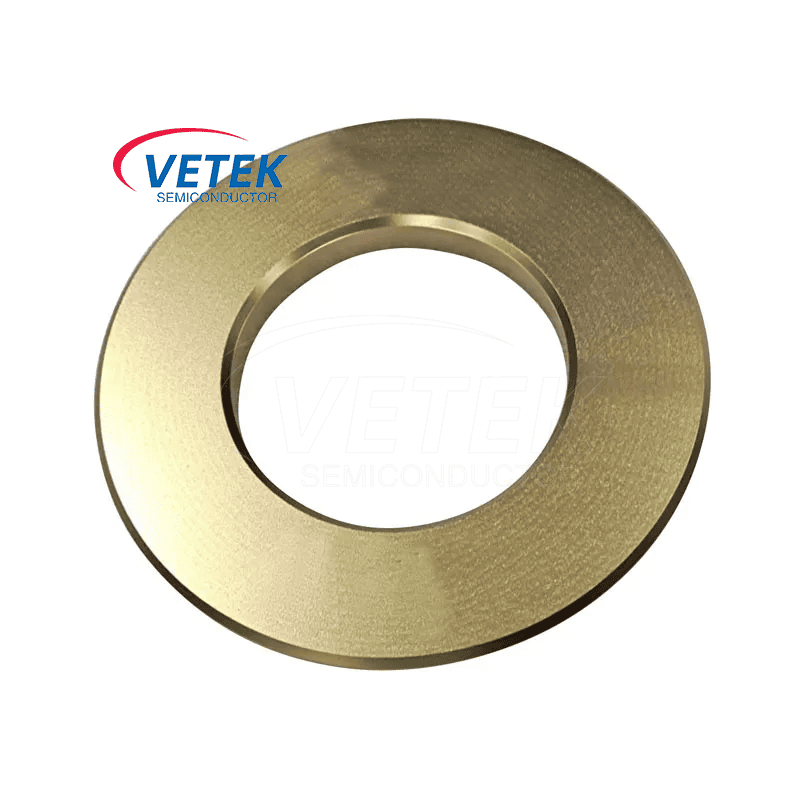

Vetek半導体炭化物コーティングリングは、特にSICウェーハのエッチングにおいて、半導体業界で不可欠なコンポーネントです。グラファイトベースとTACコーティングの組み合わせにより、高温および化学的に攻撃的な環境で優れた性能が保証されます。熱安定性、耐食性、機械的強度の向上により、炭化物コーティングされたリングは、半導体製造業者が生産プロセスで精度、信頼性、高品質の結果を達成するのに役立ちます。

TACコーティングリングは、半導体プロセスで使用するために設計された高性能コンポーネントであり、Vetek半導体TACコーティングリングは高い熱安定性、化学腐食に対する耐性、優れた機械的強度を持ち、エッチングプロセス中にSICウェーファーを保持およびサポートするために特異的に使用されます。高品質のウェーハを達成するためには、正確な制御と耐久性が不可欠です。 私たちはあなたのさらなる相談を楽しみにしています。
