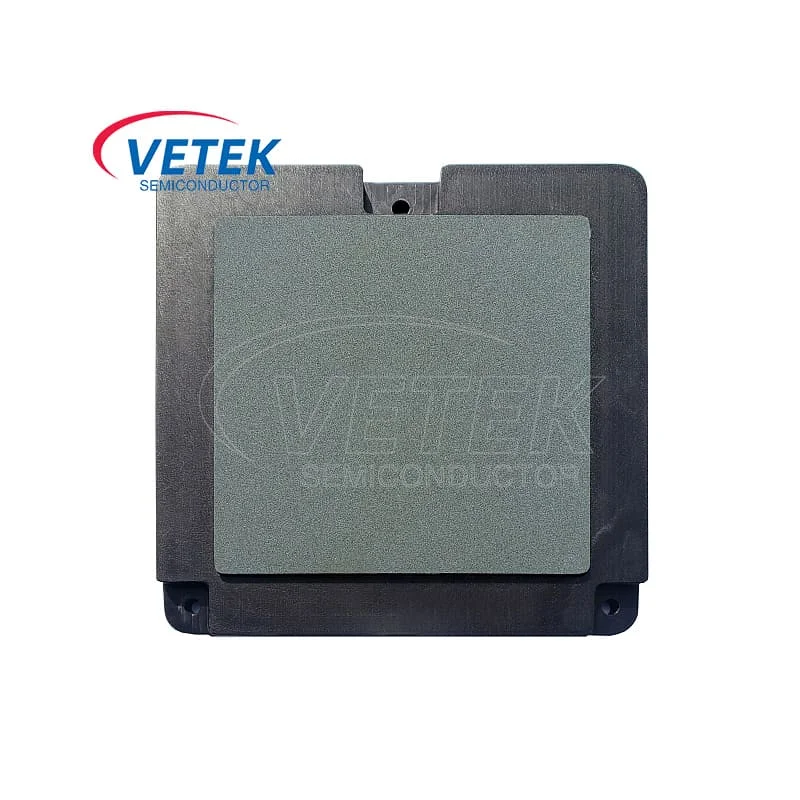

多孔質セラミック真空チャック

Vetek Semiconductor は、多孔質セラミック真空チャックの中国メーカーです。この真空チャックは、シリコン ウェーハやその他の基板を真空吸着によって固定して保持し、処理中にこれらの材料がずれたり反ったりしないようにするために使用されます。 Vetek Semiconducto は、高純度の多孔質セラミック真空チャック製品を高いコストパフォーマンスで提供できます。お問い合わせ歓迎です。

Vetek Semiconductor は、現代の半導体製造の厳しい要件を満たすように特別に設計された一連の優れた多孔質セラミック真空チャック製品を提供しています。これらのキャリアは、清浄度、平坦性、カスタマイズ可能なガス経路構成において優れた性能を示します。

比類のない清潔さ:

不純物の除去: 各多孔質セラミック真空チャックは 1200°C で 1.5 時間焼結され、不純物が完全に除去され、表面が新品同様にきれいになります。

真空包装: 多孔質セラミック真空チャックは清浄な状態を維持するために真空包装されており、保管および輸送中の汚染を防ぎます。

優れた平坦性:

固体ウェーハの吸着：多孔質セラミック真空チャックは、ウエハ載置前と載置後それぞれ-60kPa、-70kPaの吸着力を維持し、ウエハを確実に吸着し、高速伝送時の脱落を防ぎます。

精密加工: キャリアの背面は完全に平坦な表面を確保するために精密加工されており、安定した真空シールを維持し、漏れを防ぎます。

カスタマイズされたデザイン:

顧客中心: Vetek Semiconductor は、顧客と緊密に連携して、効率とパフォーマンスを最適化するための特定のプロセス要件を満たすガス経路構成を設計します。

厳格な品質テスト:

Vetek は、多孔質 SiC 真空チャックの各部品に対して包括的なテストを実施し、その品質を保証します。

酸化試験: SiC 真空チャックは、実際の酸化プロセスをシミュレートするために、酸素のない環境で 900°C まで急速に加熱されます。この前に、最適な性能を確保するためにキャリアは 1100°C でアニールされます。

金属残留試験：汚染防止のため、キャリアを1200℃の高温で加熱し、金属不純物の析出の有無を検出します。

真空試験: ウエハを装着した場合と装着していない場合の多孔質SiC真空チャックの圧力差を測定することにより、その真空シール性能が厳密にテストされます。圧力差は±2kPa以内に管理する必要があります。

多孔質セラミック真空チャック特性表:

VeTek Semiconductor 多孔質 SiC 真空チャックのショップ:
