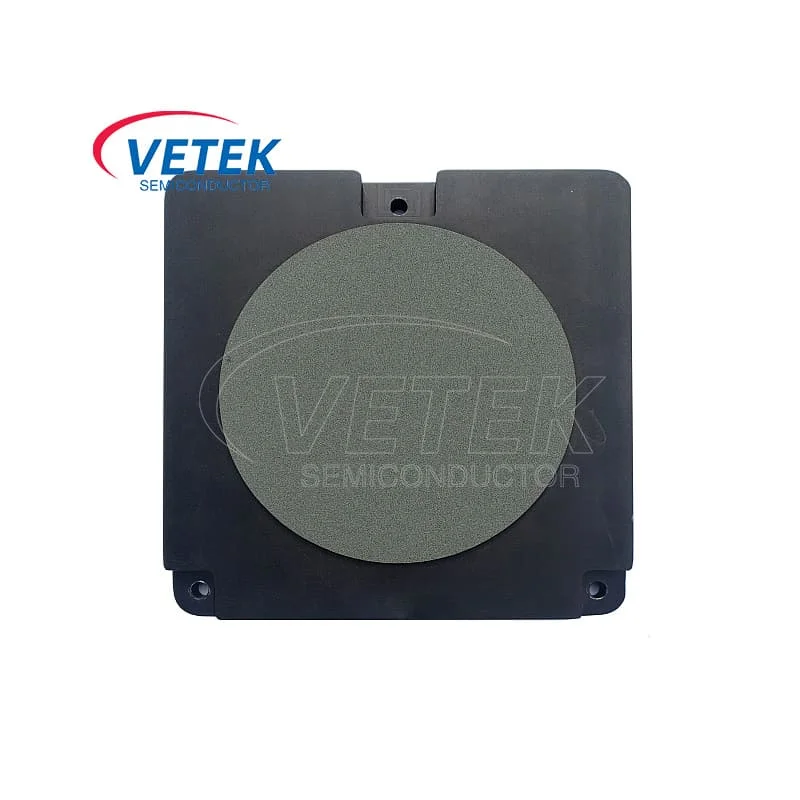

多孔質SiC真空チャック

Vetek半導体多孔質SIC真空チャックは、主に炭化シリコン（SIC）で構成されています。多孔質SIC真空チャックは、半導体処理プロセスにおけるウェーハサポートと固定の役割を果たすことができます。この製品は、均一な吸引を提供し、ウェーハの反りと変形を効果的に回避することにより、ウェーハとチャックの間の密接な適合を保証でき、それにより加工中の流れの平坦性を保証します。さらに、炭化シリコンの高温抵抗は、チャックの安定性を確保し、熱の膨張によりウェーハが落ちないようにすることができます。さらに相談してください。

エレクトロニクスの分野では、多孔質SiC真空チャックは、レーザー切断、パワーデバイス、太陽光発電モジュール、パワーエレクトロニクス部品の製造用の半導体材料として使用できます。高い熱伝導率と高温耐性により、電子機器に最適な素材です。オプトエレクトロニクスの分野では、多孔質 SiC 真空チャックを使用して、レーザー、LED パッケージ材料、太陽電池などのオプトエレクトロニクス デバイスを製造できます。その優れた光学特性と耐食性は、デバイスの性能と安定性の向上に役立ちます。

Vetek Semiconductor が提供できるのは、:

1. 清潔さ: SiC キャリアの加工、彫刻、洗浄、最終納品後、すべての不純物を焼き尽くすために 1200 度で 1.5 時間焼戻しし、真空バッグに梱包する必要があります。

2. 製品の平面度: 高速伝送時のキャリア飛散を防ぐため、ウェーハを装置に設置する前に -60kpa 以上の温度にする必要があります。ウェーハを配置した後は、-70kpa 以上でなければなりません。無負荷温度が -50kpa より低い場合、機械は警告を発し続け、動作できません。したがって、背面の平坦度は非常に重要です。

3. ガスパス設計: 顧客の要件に応じてカスタマイズされます。

顧客テストの3つの段階:

1. 酸化テスト: 酸素なし (顧客はすぐに 900 度まで加熱するため、製品は 1100 度でアニールする必要があります)。

2. 金属残留物テスト: 1200 度まで急速加熱し、ウェーハを汚染する金属不純物は放出されません。

3. 真空テスト：ウェハあり時とウェハなし時の圧力差は+2ka（吸着力）以内。

Vetek半導体多孔質SIC真空チャック特性テーブル:

VeTek Semiconductor 多孔質 SiC 真空チャック ショップ:

半導体チップエピタキシー産業チェーンの概要:
