信頼性の高い SiC 結晶成長に多孔質炭化タンタル (TaC) コーティングされたグラファイト リングが重要な理由

記事の概要:の多孔質炭化タンタル (TaC) コーティングされたグラファイト リングは、物理蒸気輸送 (PVT) SiC 単結晶成長用に設計された特殊な熱場コンポーネントです。高純度の多孔質グラファイトと緻密なCVDタンタルカーバイドコーティングを組み合わせることで、高温安定性、腐食保護、制御された熱分布、および低汚染性を実現します。本稿ではその構造、技術的特長、用途、仕様、半導体・SiC結晶成長装置の選定のポイントなどについて解説します。

目次

• 多孔質炭化タンタル (TaC) コーティングされたグラファイト リングとは何ですか?
• TaC コーティングが SiC 結晶の成長に重要なのはなぜですか?
• 多孔質 TaC コーティングされたグラファイト リングの主な利点は何ですか?
• 技術仕様とは何ですか?
• 多孔質 TaC コーティンググラファイトリングはどこに使用されますか?
• 適切な TaC コーティングされたグラファイト リングを選択するにはどうすればよいですか?
• よくある質問
• 結論

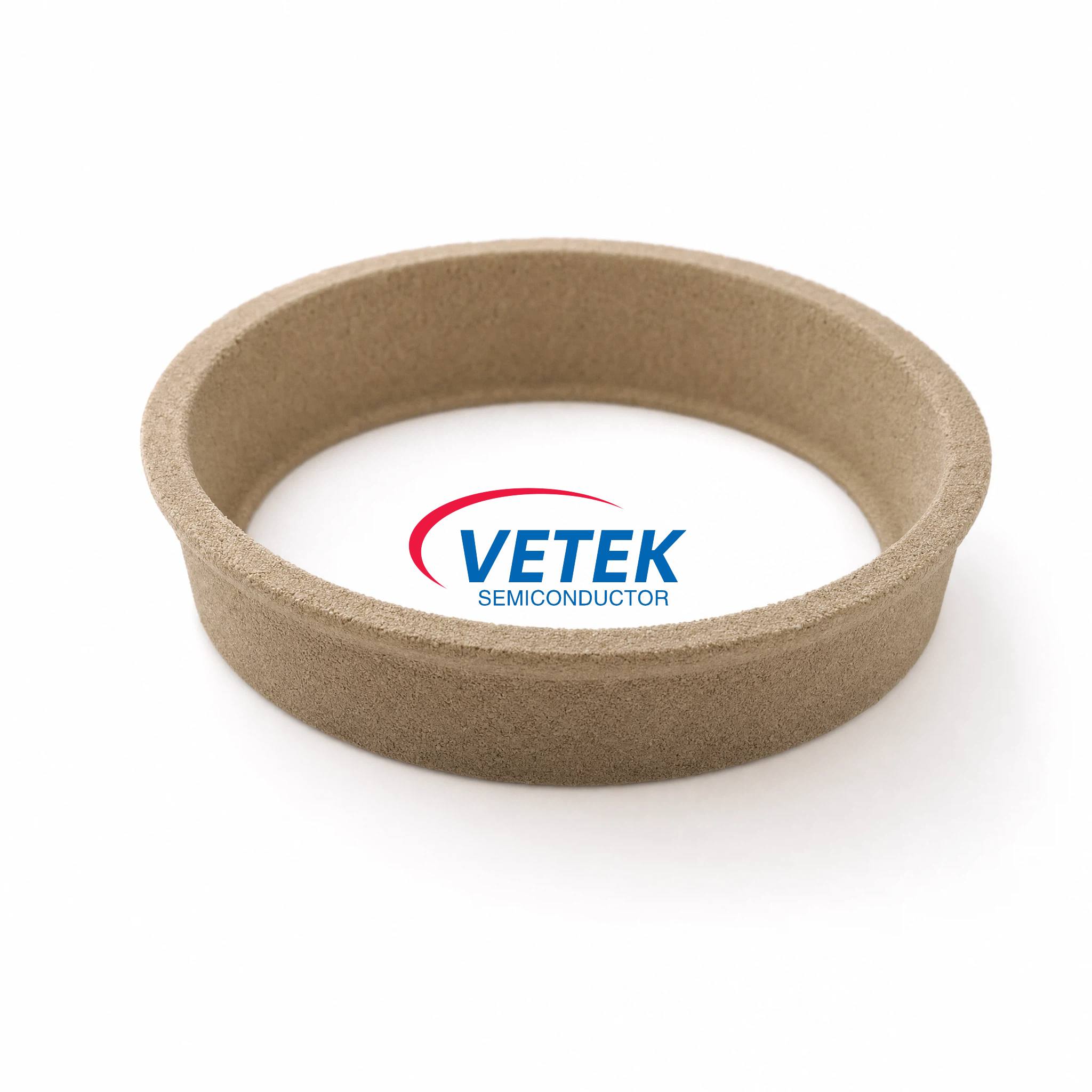

多孔質炭化タンタル (TaC) コーティングされたグラファイト リングとは何ですか?

A 多孔質炭化タンタル (TaC) コーティングされたグラファイト リングは、主に PVT プロセスで動作する SiC 単結晶成長炉で使用される、工学的に設計された熱場コンポーネントです。によるとヴェテックこのコンポーネントは、高純度の多孔質グラファイト基板と、化学蒸着 (CVD) によって蒸着された炭化タンタル コーティングを組み合わせています。この組み合わせは、安定した結晶成長環境をサポートしながら、厳しい熱的および化学的条件に耐えるように設計されています。

多孔質グラファイト基板は軽量の構造ベースを提供し、炉内の熱分布と蒸気輸送に貢献します。一方、TaC 層は、SiC 結晶成長中に遭遇するシリコン蒸気、炭素含有ガス、その他の腐食性種に対する保護バリアとして機能します。

PVT 炉内の熱場は SiC 結晶の品質、一貫性、再現性に直接影響を与えるため、この材料アーキテクチャは特に価値があります。したがって、適切に設計されたリングは単なる機械部品以上のものとなり、プロセス全体の安定性に貢献することができます。

TaC コーティングが SiC 結晶の成長に重要なのはなぜですか?

SiC 結晶の成長には、非常に高い温度と化学的に攻撃的なプロセス環境が必要です。従来のグラファイトは有用な熱特性を提供しますが、長時間の動作中にその表面が反応種にさらされる可能性があります。高品質の TaC コーティングは、緻密で耐薬品性の保護層を形成することで、この課題に対処するのに役立ちます。

ヴェテック 製品は、以下の温度での動作が指定されています。2200℃一方、TaC コーティングは、要求の厳しい高温環境でも構造の完全性を維持するように設計されています。このコーティングは、シリコン蒸気による攻撃や腐食性プロセスガスからグラファイト基板を保護します。

SiC メーカーにとって、次のような実際的なメリットが得られます。

• グラファイト熱フィールドコンポーネントの保護が向上しました。
• 基材の劣化による汚染のリスクが軽減されます。
• より安定した熱場条件。
• 高温酸化と腐食に対する優れた耐性。
• コンポーネントの耐用年数が長くなる可能性があります。
• 結晶成長サイクルが繰り返される際の動作条件がより安定します。

つまり、TaCコーティングは単なる表面処理ではありません。正しく設計され、堆積されると、コンポーネントの機能的パフォーマンスの重要な部分になります。

多孔質 TaC コーティングされたグラファイト リングの主な利点は何ですか?

1. 高温安定性

高温安定性は、PVT SiC 結晶成長装置の最も重要な要件の 1 つです。 VETEK 多孔質 TaC コーティング グラファイト リングは、最大 2200°C の温度に耐えるよう設計されており、要求の厳しい熱分野の用途に適しています。

2. 優れた防食性

高密度 CVD TaC コーティングは、グラファイト基板を攻撃的なプロセス種から分離します。この保護機能は、コンポーネントがシリコン蒸気や炭素含有ガスに繰り返しさらされる場合に特に重要です。

3. 制御された熱場のパフォーマンス

多孔質グラファイトは、ホットゾーン内の熱分布と蒸気輸送に貢献します。これにより、基板構造が単に機械的なサポートとして機能するのではなく、プロセス設計に関連したものになります。

4. 汚染の可能性が低い

結晶の品質は、不要な不純物の影響を非常に受けやすくなります。高純度の原材料と緻密な保護 TaC コーティングを組み合わせることで、不純物の放出と粒子の脱落を制限し、よりクリーンなプロセス条件をサポートできます。

5. 塗膜の密着力が強い

CVD プロセスにより、TaC コーティングとグラファイト基板の間に強力な結合が形成されます。熱サイクルを繰り返すとコーティングの欠陥やコンポーネントの早期故障のリスクが高まる可能性があるため、良好な接着力が不可欠です。

6. カスタマイズ可能なデザイン

SiC 結晶成長炉が異なれば、必要なリング寸法、構造構成、コーティング パラメータも異なる場合があります。 VETEK は、寸法、構造の詳細、コーティングの仕様は炉の要件や顧客のニーズに応じてカスタマイズできると述べています。

技術仕様とは何ですか?

エンジニアや購買チームにとって、製品を評価する際には技術仕様が不可欠です。多孔質炭化タンタル (TaC) コーティングされたグラファイト リング。以下のパラメータは、VETEK が公開している製品情報に基づいています。実際の仕様は、機器やプロセスの要件に応じてカスタマイズされる場合があります。

サプライヤーを比較する場合、購入者はコーティングの厚さだけを見るのではなく、完全な材料システムを評価する必要があります。基材の純度、細孔構造、コーティングの均一性、接着力、寸法精度、検査手順はすべて、コンポーネントの性能に影響を与える可能性があります。

多孔質 TaC コーティンググラファイトリングはどこに使用されますか?

主なアプリケーションはPVT法によるSiC単結晶育成。このプロセスは、次世代半導体アプリケーション用の SiC 基板の製造に広く関連しています。 VETEK は、このコンポーネントのいくつかの応用分野を特定しています。

• SiC単結晶育成：PVT 結晶成長炉内の熱場システムの一部として使用されます。
• 第三世代の半導体製造:最先端のSiC材料生産に使用される装置をサポートします。
• SiC基板の製造：結晶成長中に必要な熱的および化学的環境を維持するのに役立ちます。
• 結晶成長炉のホットゾーン:高度なグラファイト熱場コンポーネントとして機能します。
• 高温半導体処理:熱安定性と耐薬品性が重要な用途に適しています。

このコンポーネントは、プロセスの再現性が重要な場合に特に価値があります。安定した熱条件と汚染の低減により、メーカーは生産サイクル全体にわたって一貫した動作条件を維持できます。

適切な TaC コーティングされたグラファイト リングを選択するにはどうすればよいですか?

適切なリングを選択するには、外径を一致させるだけでは不十分です。調達エンジニアは、動作環境全体と、コンポーネントと炉の間の互換性を考慮する必要があります。

1. 炉の互換性を確認します。PVT炉の型式、設置場所、製作可能寸法をご確認ください。
2. 動作温度を定義します。選択した材料システムが意図した熱プロファイルに適切であることを確認してください。
3. 基板の特性を評価します。グラファイトの純度、密度、気孔率、機械的強度、熱的特性を考慮してください。
4. TaC コーティングを指定します。コーティングの厚さ、均一性、密着性、およびプロセス要件についてメーカーと話し合ってください。
5. 寸法公差を制御します。正確な寸法は、正しい組み立てと予測可能な熱場の形状にとって重要です。
6. 汚染管理を考慮してください。半導体グレードのアプリケーションには、高純度の材料と安定したコーティングが重要です。
7. カスタマイズについて質問する:専門の製造業者は、製造前に図面とプロセス条件をレビューできる必要があります。

中国のメーカーまたはサプライヤーを探しているバイヤーの場合は、注文する前に技術的なコミュニケーションを行う必要があります。炉の図面、コンポーネントの寸法、動作温度、プロセス要件を共有すると、製品のマッチングが大幅に向上します。

ヴェテック は、寸法、基板構成、コーティングパラメータをカバーするカスタマイズされたオプションを提供し、リングをさまざまな SiC 成長炉の要件に適合させることができます。

よくある質問

多孔質炭化タンタル (TaC) コーティングされたグラファイト リングは何に使用されますか?

主に PVT SiC 単結晶成長炉の熱場コンポーネントとして使用されます。多孔質グラファイト基板は熱分布と蒸気輸送をサポートし、TaC コーティングは高温の化学的攻撃に対する保護を提供します。

炭化タンタルがSiC結晶成長に適しているのはなぜですか?

TaC は高温安定性と強力な耐薬品性を備えています。シリコン蒸気やその他の反応種からグラファイト基板を保護し、よりクリーンでより安定した成長環境に貢献します。

TaCコーティングの厚さはどのくらいですか?

ヴェテック では、コーティング厚さの範囲を 20 ～ 100 μm と指定しており、用途の要件に応じてカスタマイズが可能です。

グラファイトリングはカスタマイズできますか?

はい。 VETEK は、顧客の図面、炉の設計、およびプロセス要件に基づいて、寸法、構造の詳細、基板構成、およびコーティングのパラメーターをカスタマイズできると述べています。

リングはどのくらいの温度に耐えられますか?

公開されている技術仕様には、最大 2200°C の耐熱性が記載されています。実際の動作適合性は、炉の設計、熱プロファイル、雰囲気、プロセス条件に従って評価する必要があります。

結論

A 多孔質炭化タンタル (TaC) コーティングされたグラファイト リング高純度多孔質グラファイトの熱場特性と、CVD TaC コーティングの高温耐性および耐薬品性を組み合わせています。 PVT SiC 結晶成長の場合、この材料アーキテクチャは熱安定性、腐食防止、汚染制御、および再現可能なプロセス条件をサポートできます。カスタマイズ可能な寸法とコーティングパラメータにより、さまざまな結晶成長炉の設計にも適応できます。

高性能の製品を調達する場合多孔質炭化タンタル (TaC) コーティングされたグラファイト リングSiC 結晶成長装置に関して、VETEK はお客様の図面とプロセス要件に基づいてカスタマイズされたソリューションを提供できます。お問い合わせ今すぐ仕様、コーティング要件、炉の互換性、調達ニーズについて話し合い、当社の技術チームが適切な TaC コーティングされたグラファイト ソリューションを特定するお手伝いをいたします。
