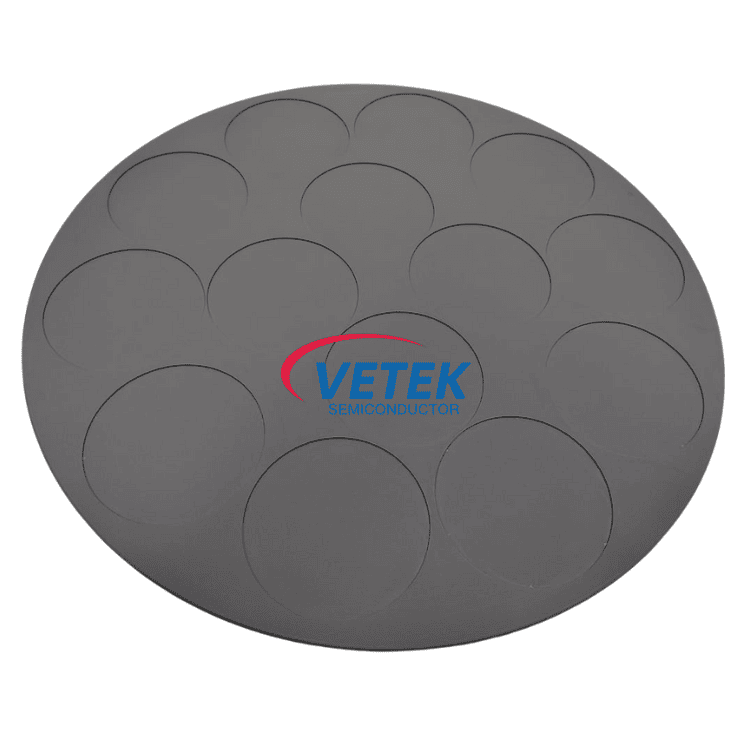

ASM用SiCコーティンググラファイトサセプタ

一般的な製品情報

製品取引条件

✔ アプリケーション: Veteksemicon SiC コーティングされたグラファイト基板は、ASM シリーズ エピタキシャル装置の重要な消耗品です。これはウェーハを直接サポートし、高温エピタキシー中に均一で安定した熱場を提供し、GaN や SiC などの先進的な半導体材料の高品質な成長を保証するためのコアコンポーネントとなっています。

✔ 提供できるサービス: 顧客アプリケーションのシナリオ分析、材料のマッチング、技術的な問題解決。

✔ 会社概要：Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。

技術的パラメータ

ASM コアの利点を実現する Veteksemicon SiC コーティングされたグラファイト サセプタ

1. 極めて高い純度と低い欠陥率

高純度、微粒子グレードの特殊グラファイト基材を使用し、厳密に制御された化学気相成長 (CVD) コーティングプロセスと組み合わせることで、コーティングが緻密で、ピンホールがなく、不純物が含まれていないことを保証します。これにより、エピタキシャルプロセス中の微粒子汚染のリスクが大幅に軽減され、高品質のエピタキシャル層の成長にクリーンな基板環境が提供されます。

2. 優れた耐食性、耐摩耗性

熱分解炭化ケイ素コーティングは、非常に高い硬度と化学的不活性を備えており、高温でのケイ素源 (SiH4、SiHCl3 など)、炭素源 (C3H8 など)、およびエッチングガス (HCl、H2 など) の侵食に効果的に抵抗します。これにより、ベースのメンテナンス サイクルが大幅に延長され、コンポーネント交換による機械のダウンタイムが削減されます。

3. 優れた均熱性と安定性

正確な基板構造設計とコーティング厚さの制御により、動作温度範囲内の熱場分布を最適化しました。これは、エピタキシャルウェーハの優れた厚さと抵抗率の均一性に直接つながり、チップ製造歩留まりの向上に貢献します。

4. 優れた塗膜密着強度

独自の表面前処理と傾斜コーティング技術により、炭化ケイ素コーティングがグラファイト基材との強力な結合層を形成し、長期の熱サイクル中に発生する可能性のあるコーティングの剥離、剥離、亀裂の問題を効果的に防止します。

5. 正確なサイズと構造の複製

当社は成熟した CNC 加工およびテスト能力を備えており、元のベースの複雑な形状、キャビティ寸法、取り付けインターフェイスを完全に複製することができ、お客様のプラットフォームとの完璧なマッチングとプラグアンドプレイ機能を保証します。

6. エコロジカルチェーン検証の承認

ASMのエコロジカルチェーン検証用のVeteksemicon SiCコーティンググラファイトサセプターは、原材料から製造までをカバーし、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を保証するための多数の特許技術を有しています。

詳細な技術仕様、ホワイト ペーパー、またはサンプル テストの手配については、当社のテクニカル サポート チームにお問い合わせいただき、Veteksemicon がどのようにプロセス効率を向上できるかを検討してください。

主な応用分野

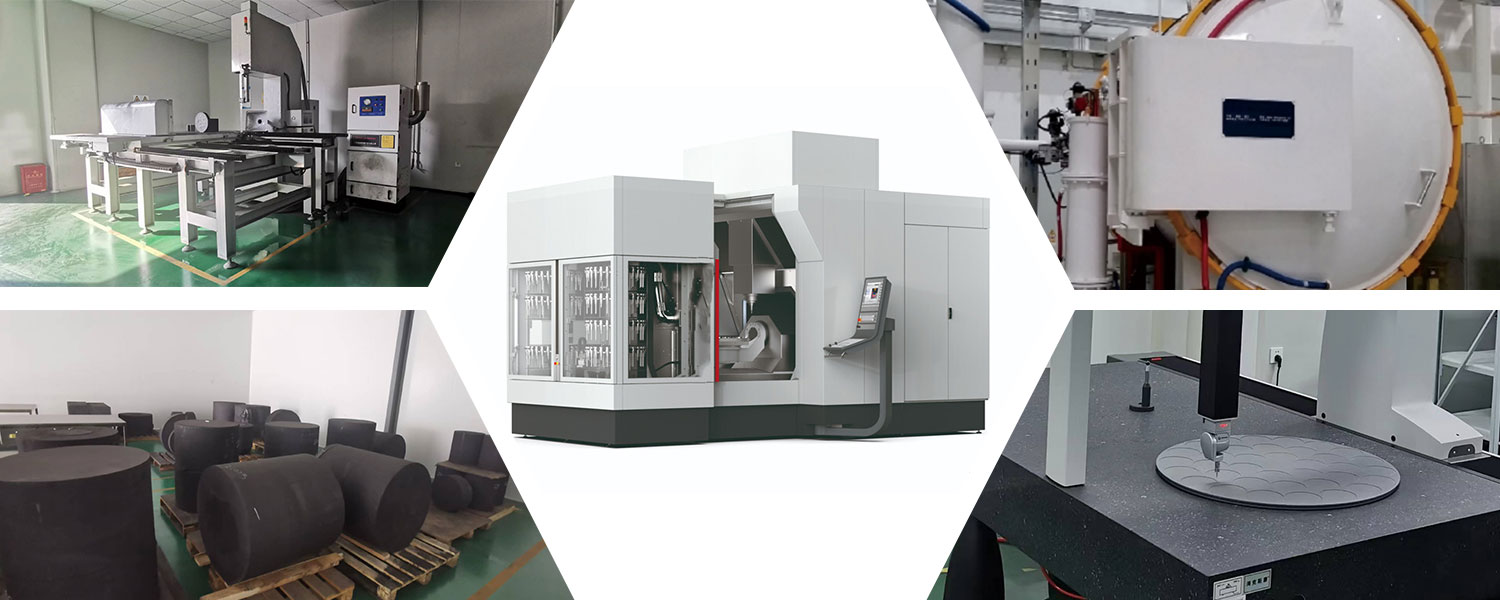

ヴェテクセミコン 製品ショップ
