炭化ケイ素フォーカスリング
  • 炭化ケイ素フォーカスリング炭化ケイ素フォーカスリング

炭化ケイ素フォーカスリング

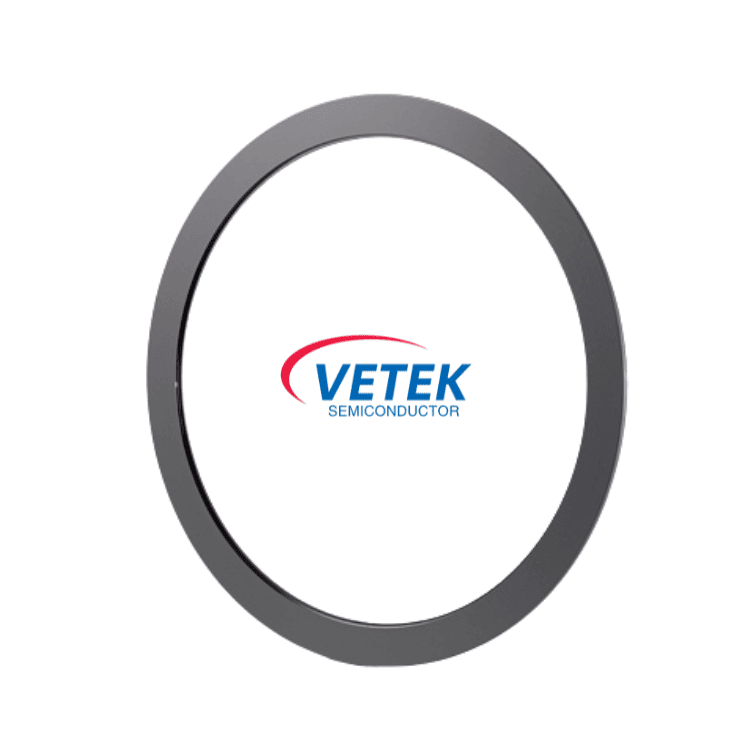

Veteksemicon フォーカス リングは、要求の厳しい半導体エッチング装置、特に SiC エッチング用途向けに特別に設計されています。静電チャック (ESC) の周囲でウェーハに近接して取り付けられるその主な機能は、反応チャンバー内の電磁場分布を最適化し、ウェーハ表面全体にわたって均一で集中したプラズマ作用を保証することです。高性能フォーカス リングは、エッチング レートの均一性を大幅に向上させ、エッジ効果を低減し、製品の歩留まりと生産効率を直接高めます。

一般的な製品情報

出身地:
中国
ブランド名:
私のライバル
モデル番号:
SiCフォーカスリング-01
認証:
ISO9001


製品取引条件

最小注文数量:
交渉次第
価格:
カスタマイズされた見積もりに関するお問い合わせ
梱包詳細:
標準輸出パッケージ
納期:
納期:注文確認後30~45日
支払い条件:
T/T
供給能力:
500個/月


応用: 半導体ドライエッチングプロセスにおいて、フォーカスリングはプロセスの均一性を確保する重要なコンポーネントです。これはウェーハをしっかりと取り囲み、ウェーハエッジでのプラズマの分布を正確に制御することにより、エッチングプロセスの均一性と一貫性を直接決定し、チップの歩留まりを保証するために不可欠な部分となっています。


提供できるサービス:顧客アプリケーションのシナリオ分析、資料のマッチング、技術的な問題解決。


会社概要:Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。


技術的パラメータ

プロジェクト
パラメータ
主な材質
高純度SiC焼結体
オプションの材料
コーティングされたSiCは顧客の要件に応じてカスタマイズ可能
対象プロセス
SiCエッチング、Siディープエッチング、その他化合物半導体エッチング
対象機器
主流のドライエッチング装置プラットフォームに適用可能(特定モデルはカスタマイズ可能)
主な寸法
お客様の機器モデルや図面要件に応じてカスタマイズ
表面粗さ
Ra ≤ 0.2 μm (プロセス要件に応じて調整可能)
主な特長
高耐食性、高純度、高硬度、優れた熱安定性、低粒子形成


私のライバル フォーカス リングのコアの利点


1. 過酷な環境のために生まれた、卓越した材料科学


当社が選択した高純度、高密度の炭化ケイ素素材は、SiC エッチング プロセス中の激しいプラズマ衝撃やフッ素含有化学ガス腐食に容易に耐えることができます。その優れた耐食性は、耐用年数の延長と部品交換頻度の低下に直結し、機器のダウンタイムを短縮するだけでなく、部品の磨耗による粒子汚染のリスクも大幅に低減し、長期にわたり安定した総合的な費用対効果を実現します。


2. 正確なエンジニアリング設計により一貫したプロセスが保証されます


私のライバル の各フォーカス リングは超精密 CNC 加工を経て、平面度、内径、段差の高さなどの重要な寸法がミクロンレベルの精度を達成し、相手先商標製品製造業者 (OEM) との完全なマッチングを保証します。当社のエンジニアリング チームは、プラズマ シミュレーションを使用してプロファイルをさらに最適化します。この設計により、電界を効果的に誘導し、ウェーハエッジでの異常エッチングを低減し、ウェーハ全体のエッチング均一性を極限まで制御します。


3. 確かな性能で生産効率を向上


要求の厳しい大量生産環境では、当社製品の価値が最大限に発揮されます。 Veteksemicon フォーカス リングは、集中した安定したプラズマ分布を確保することで、エッチング レートの均一性の向上とバッチ間のプロセス再現性の最適化に直接貢献します。これは、生産ラインが一貫して高歩留まりの製品を提供できると同時に、より長いメンテナンスサイクルの恩恵を受け、ウェーハあたりの消耗品コストを効果的に削減し、大きな競争力をもたらすことを意味します。


4. エコロジカルチェーン検証の承認


私のライバル フォーカス リングのエコロジカル チェーン検証は、原材料から製造までをカバーしており、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を確保するための多数の特許取得済み技術を備えています。


詳細な技術仕様、ホワイト ペーパー、またはサンプル テストの手配については、当社のテクニカル サポート チームにお問い合わせいただき、Veteksemicon がどのようにプロセス効率を向上できるかを検討してください。


主な応用分野

塗布方向
典型的なシナリオ
SiCパワーデバイスの製造
MOSFET、SBD、IGBT、その他のデバイスのゲートおよびメサのエッチング。
GaN-on-SiC RF デバイス
高周波、高出力無線周波デバイスのエッチングプロセス。
MEMSデバイスのディープエッチング
エッチングの形態と均一性に関して非常に高い要件が求められるマイクロ電気機械システム処理。


私のライバル 製品ショップ

Veteksemicon products shop
