炭化ケイ素コーティング

VeTek Semiconductor は超高純度の炭化ケイ素コーティング製品の製造を専門とし、これらのコーティングは精製グラファイト、セラミック、高融点金属コンポーネントに適用されるように設計されています。

当社の高純度コーティングは、主に半導体およびエレクトロニクス産業での使用をターゲットとしています。これらは、ウェーハキャリア、サセプタ、および加熱要素の保護層として機能し、MOCVD や EPI などのプロセスで遭遇する腐食性および反応性環境からそれらを保護します。これらのプロセスは、ウェーハ処理とデバイス製造に不可欠です。さらに、当社のコーティングは、高真空、反応性、酸素環境にさらされる真空炉やサンプル加熱での用途に適しています。

VeTek Semiconductor では、高度な機械工場の機能を備えた包括的なソリューションを提供します。これにより、グラファイト、セラミック、または高融点金属を使用して基本コンポーネントを製造し、社内で SiC または TaC セラミックコーティングを適用することが可能になります。また、お客様支給部品の塗装サービスも行っており、多様なニーズに柔軟に対応いたします。

当社の炭化ケイ素コーティング製品は、Siエピタキシー、SiCエピタキシー、MOCVDシステム、RTP/RTAプロセス、エッチングプロセス、ICP/PSSエッチングプロセス、青色LED、緑色LED、UV LED、深紫外などのさまざまなLEDタイプのプロセスで広く使用されています。 LPE、Aixtron、Veeco、Nuflare、TEL、ASM、Annialsys、TSIなどの機器に適合するLEDなど。

私たちができるリアクター部品:

炭化ケイ素コーティングにはいくつかのユニークな利点があります。

Silicon Carbide Coating several unique advantages

VeTek Semiconductor 炭化ケイ素コーティングのパラメータ

CVD SiCコーティングの基本物性
財産	代表値
結晶構造	FCC β 相多結晶、主に (111) 配向
SiCコーティングの密度	3.21 g/cm3
SiCコーティング硬度	ビッカース硬度 2500（500g荷重）
粒径	2～10μm
化学純度	99.99995%
熱容量	640J・kg^-1・K^-1
昇華温度	2700℃
曲げ強度	415MPa RT 4点
ヤング率	430 Gpa 4pt曲げ、1300℃
熱伝導率	300W・m^-1・K^-1
熱膨張(CTE)	4.5×10-6K^-1

CVD SIC膜の結晶構造

CVD SIC FILM CRYSTAL STRUCTURE

炭化ケイ素でコーティングされたエピサセプタ SiCコーティングウェーハキャリア MOCVD用SiCコートサテライトカバー CVD SiC コーティングウェーハエピサセプタ CVD SiCコーティング発熱体 Aixtron サテライトウェーハキャリア SiCコーティングエピレシーバー SiCコーティング半月型グラファイトパーツ

View as

Veeco LED EP

Vetek半導体のVEECO LED EPI受容器は、赤と黄色のLEDのエピタキシャル成長のために設計されています。高度な材料とCVD SICコーティング技術により、受容器の熱安定性が保証され、成長中に温度フィールドが均一になり、結晶欠陥が減少し、エピタキシャルウェーハの品質と一貫性が向上します。 Veecoのエピタキシャル成長装置と互換性があり、生産ラインにシームレスに統合できます。正確な設計と信頼性の高いパフォーマンスは、効率を改善し、コストを削減するのに役立ちます。お問い合わせを楽しみにしています。

もっと見る >> お問い合わせを送信 >>

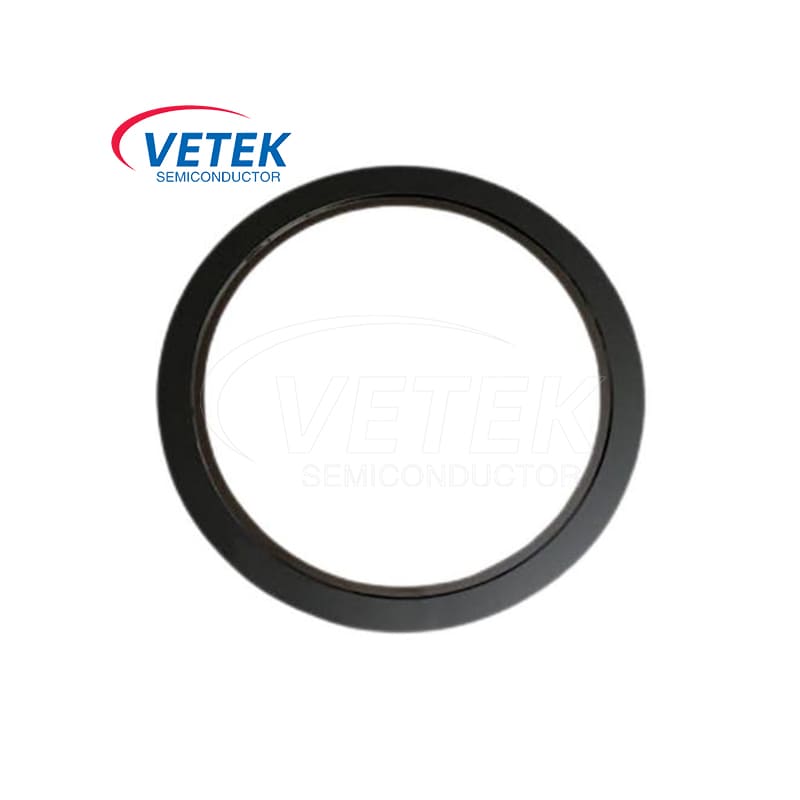

CVD SICフォーカスリング

Vetek Semiconductorは、CVD SICフォーカスリングの国内メーカーおよびサプライヤーであり、半導体業界向けの高性能で高解放性製品ソリューションを提供することに専念しています。 VETEK半導体のCVD SICフォーカスリングは、高度な化学蒸気堆積（CVD）テクノロジーを使用し、優れた高温抵抗、腐食抵抗、熱伝導率を持ち、半導体リソグラフィプロセスで広く使用されています。お問い合わせはいつでも大歓迎です。

もっと見る >> お問い合わせを送信 >>

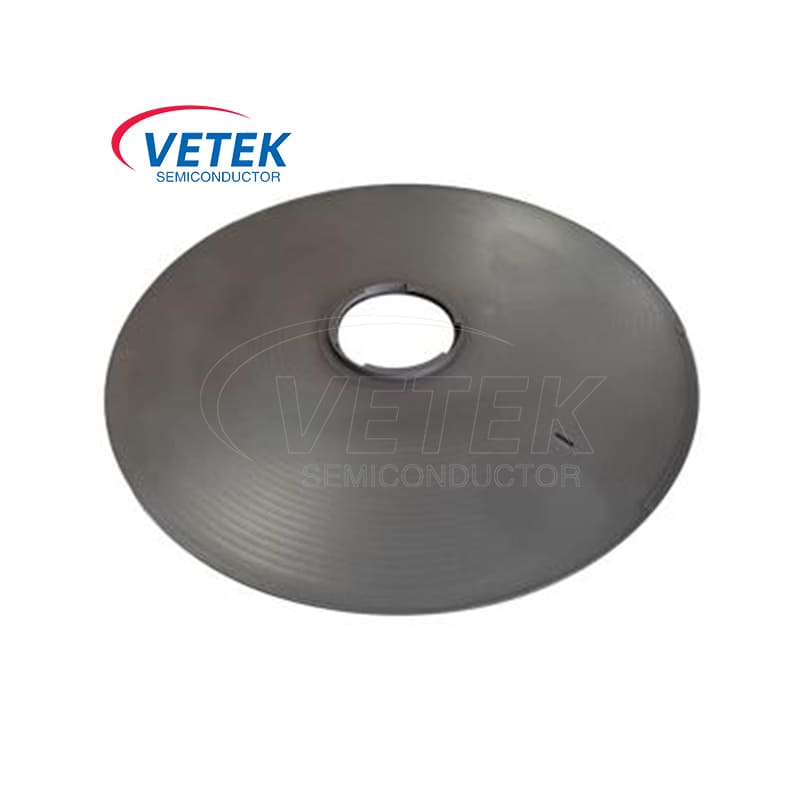

AIXTRON G5+天井コンポーネント

Vetek Semiconductorは、優れた処理機能を備えた多くのMOCVD機器の消耗品のサプライヤーになりました。 Aixtron G5+天井コンポーネントは、当社の最新製品の1つであり、元のAixtronコンポーネントとほぼ同じで、顧客から良いフィードバックを受けています。そのような製品が必要な場合は、Vetek Semiconductorにお問い合わせください！

もっと見る >> お問い合わせを送信 >>

SICコーティンググラファイトバレル受容器

VETEK半導体SICコーティンググラファイトバレル受容器は、半導体エピタキシープロセス用に設計された高性能ウェーハトレイであり、優れた熱伝導率、高温および化学耐性、高純度表面、生産効率を高めるためのカスタマイズ可能なオプションを提供します。あなたのさらなるお問い合わせを歓迎します。

もっと見る >> お問い合わせを送信 >>

MOCVDエピタキシャルウェーハが提供します

Vetek半導体は、半導体エピタキシャル成長産業に長い間従事しており、MOCVDエピタキシャルウェーハ容器産物の豊富な経験とプロセススキルを持っています。今日、Vetek半導体は中国を代表するMOCVDエピタキシャルウェーハ受容器メーカーおよびサプライヤーとなっており、それが提供するウェーハ受容器は、Gan Epitaxial Wafersおよびその他の製品の製造において重要な役割を果たしてきました。

もっと見る >> お問い合わせを送信 >>

縦型炉SiCコートリング

縦型炉用SiCコートリングは、縦型炉用に特別に設計された部品です。 VeTek Semiconductor は、材料と製造プロセスの両方の点でお客様に最善を尽くします。中国の縦型炉 SiC コーティングリングの大手メーカーおよびサプライヤーとして、VeTek Semiconductor は最高の製品とサービスを提供できると確信しています。

もっと見る >> お問い合わせを送信 >>

中国の専門家炭化ケイ素コーティングメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化ケイ素コーティングを購入したい場合でも、メッセージを残すことができます。
