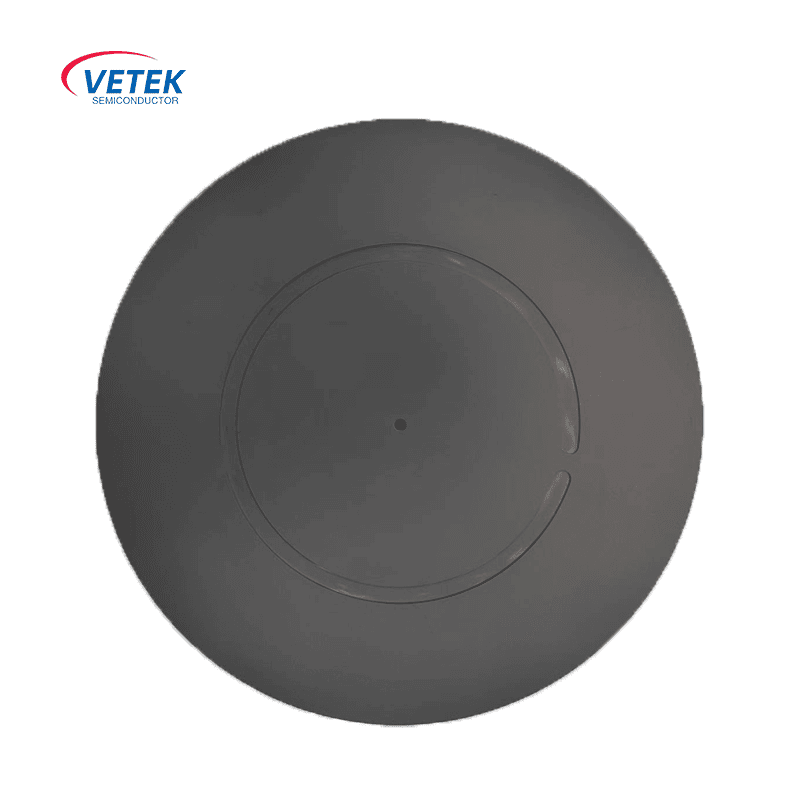

シングルウェーハEPIグラファイトアンダーテイカー
  • シングルウェーハEPIグラファイトアンダーテイカーシングルウェーハEPIグラファイトアンダーテイカー

シングルウェーハEPIグラファイトアンダーテイカー

VeteksemiconシングルウェーハEPIグラファイト受容器は、高性能炭化シリコン(SIC)、窒化ガリウム(GAN)、およびその他の第3世代の半導体エピタキシャルプロセス用に設計されており、大衆生産における高精度エピタキシャルシートのコアベアリングコンポーネントです。

説明:

シングルウェーハEPIグラファイト受容器には、高温の安定性、化学的慣性、熱場の均一性を考慮して、高純度グラファイト基板 +蒸気堆積炭化物コーティング複合構造を使用して、グラファイトトレイ、グラファイトリング、およびその他のアクセサリのセットが含まれています。これは、大量生産における高精度エピタキシャルシートのコアベアリング成分です。


材料の革新:グラファイト +SICコーティング


黒鉛

●超高熱伝導率(> 130 w/m・k)、温度制御要件に対する迅速な反応、プロセスの安定性を確保します。

●熱膨張係数が低い(CTE:4.6×10⁻⁶/°C)、高温の変形を減らし、サービス寿命を延ばします。


アイソスタティックグラファイトの物理的特性
財産
ユニット
典型的な値
バルク密度
g/cm³
1.83
硬度
HSD
58
電気抵抗率
μΩ.m
10
曲げ強度
MPA
47
圧縮強度
MPA
103
抗張力
MPA
31
ヤングモジュラス GPA
11.8
熱膨張(CTE)
10-6K-1
4.6
熱伝導率
W・m-1・k-1
130
平均穀物サイズ
μm
8-10


CVD SICコーティング

耐食性。 H₂、HCl、Sih -sなどの反応ガスによる攻撃に抵抗します。基本材料の揮発により、エピタキシャル層の汚染を回避します。

表面密度:コーティングの多孔度は0.1%未満であり、グラファイトとウェーハ間の接触を防ぎ、炭素不純物の拡散を防ぎます。

高温耐性:1600°Cを超える環境での長期的な安定した作業は、SICエピタキシーの高温需要に適応します。


CVD SICコーティングの基本的な物理的特性
財産
典型的な値
結晶構造
FCCβ相多結晶、主に(111)配向
密度
3.21 g/cm³
硬度
2500ビッカーズの硬度(500g負荷)
穀物サイズ
2〜10mm
化学純度
99.99995%
熱容量
640 J・kg-1・k-1
昇華温度
2700℃
曲げ強度
415 MPA RT 4ポイント
ヤングモジュラス
430 GPA 4PTベンド、1300℃
熱伝導率
300W・m-1・k-1
熱膨張(CTE)
4.5×10-6K-1

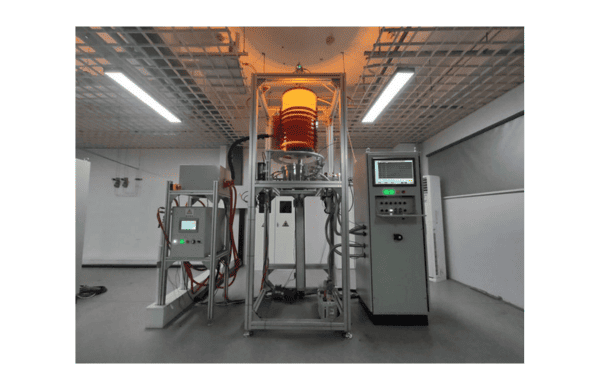

サーマルフィールドと気流の最適化設計


均一な熱放射構造

受容器表面は複数の熱反射溝で設計されており、ASMデバイスの熱フィールド制御システムは±1.5°C以内の温度均一性(6インチウェーハ、8インチウェーハ)を実現し、エピタキシャル層の厚さの一貫性と均一性を確保します(変動<3%)。

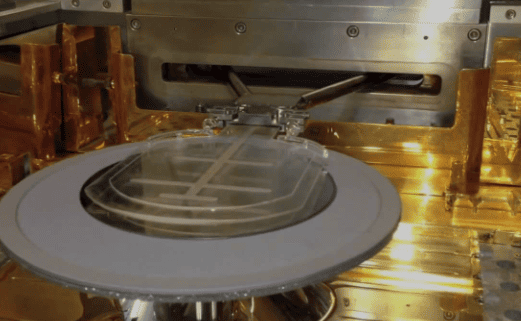

Wafer epitaxial susceptor


エアステアリングテクニック

エッジ迂回穴と傾斜サポートカラムは、ウェーハ表面上の反応ガスの層流分布を最適化し、渦電流による堆積速度の差を減らし、ドーピングの均一性を改善するように設計されています。

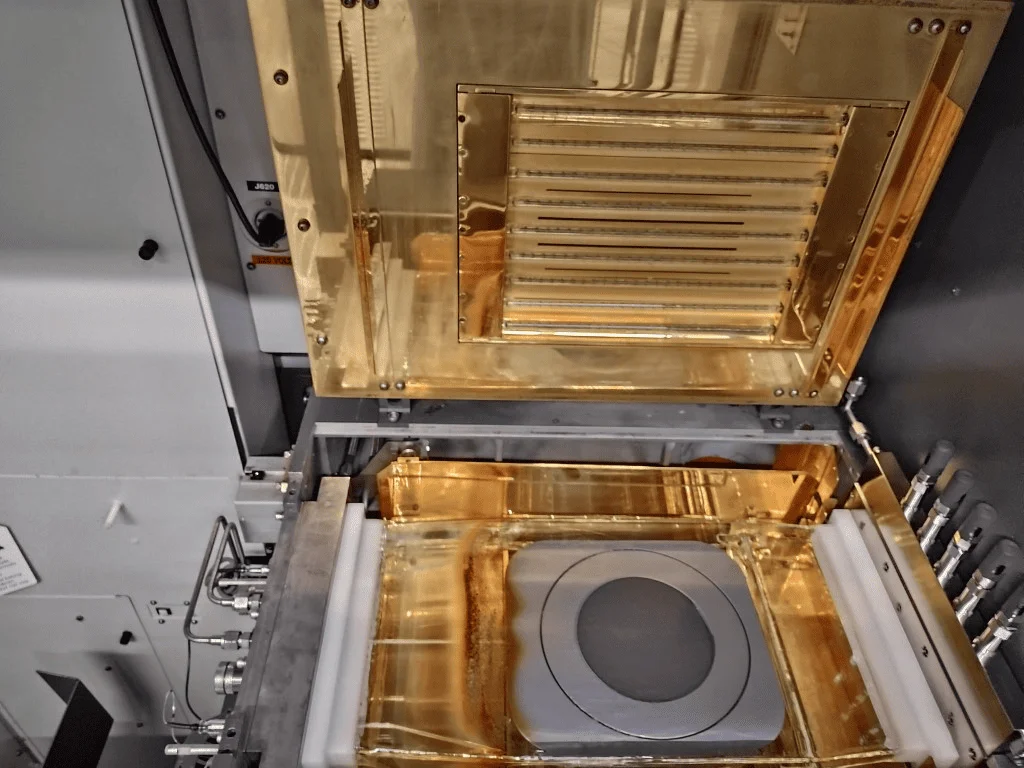

epi graphite susceptor
