炭化ケイ素コーティング

VeTek Semiconductor は超高純度の炭化ケイ素コーティング製品の製造を専門とし、これらのコーティングは精製グラファイト、セラミック、高融点金属コンポーネントに適用されるように設計されています。

当社の高純度コーティングは、主に半導体およびエレクトロニクス産業での使用をターゲットとしています。これらは、ウェーハキャリア、サセプタ、および加熱要素の保護層として機能し、MOCVD や EPI などのプロセスで遭遇する腐食性および反応性環境からそれらを保護します。これらのプロセスは、ウェーハ処理とデバイス製造に不可欠です。さらに、当社のコーティングは、高真空、反応性、酸素環境にさらされる真空炉やサンプル加熱での用途に適しています。

VeTek Semiconductor では、高度な機械工場の機能を備えた包括的なソリューションを提供します。これにより、グラファイト、セラミック、または高融点金属を使用して基本コンポーネントを製造し、社内で SiC または TaC セラミックコーティングを適用することが可能になります。また、お客様支給部品の塗装サービスも行っており、多様なニーズに柔軟に対応いたします。

当社の炭化ケイ素コーティング製品は、Siエピタキシー、SiCエピタキシー、MOCVDシステム、RTP/RTAプロセス、エッチングプロセス、ICP/PSSエッチングプロセス、青色LED、緑色LED、UV LED、深紫外などのさまざまなLEDタイプのプロセスで広く使用されています。 LPE、Aixtron、Veeco、Nuflare、TEL、ASM、Annialsys、TSIなどの機器に適合するLEDなど。

私たちができるリアクター部品:

炭化ケイ素コーティングにはいくつかのユニークな利点があります。

Silicon Carbide Coating several unique advantages

VeTek Semiconductor 炭化ケイ素コーティングのパラメータ

CVD SiCコーティングの基本物性
財産	代表値
結晶構造	FCC β 相多結晶、主に (111) 配向
SiCコーティングの密度	3.21 g/cm3
SiCコーティング硬度	ビッカース硬度 2500（500g荷重）
粒径	2～10μm
化学純度	99.99995%
熱容量	640J・kg^-1・K^-1
昇華温度	2700℃
曲げ強度	415MPa RT 4点
ヤング率	430 Gpa 4pt曲げ、1300℃
熱伝導率	300W・m^-1・K^-1
熱膨張(CTE)	4.5×10-6K^-1

CVD SIC膜の結晶構造

CVD SIC FILM CRYSTAL STRUCTURE

炭化ケイ素でコーティングされたエピサセプタ SiCコーティングウェーハキャリア MOCVD用SiCコートサテライトカバー CVD SiC コーティングウェーハエピサセプタ CVD SiCコーティング発熱体 Aixtron サテライトウェーハキャリア SiCコーティングエピレシーバー SiCコーティング半月型グラファイトパーツ

View as

MOCVDのSICコーティングされた衛星カバー

MOCVDのSICコーティングされた衛星カバーは、その極端に高い温度耐性、優れた耐食性耐性、未解決の酸化抵抗により、ウェーハの高品質のエピタキシャル成長を確保する上でかけがえのない役割を果たします。

もっと見る >> お問い合わせを送信 >>

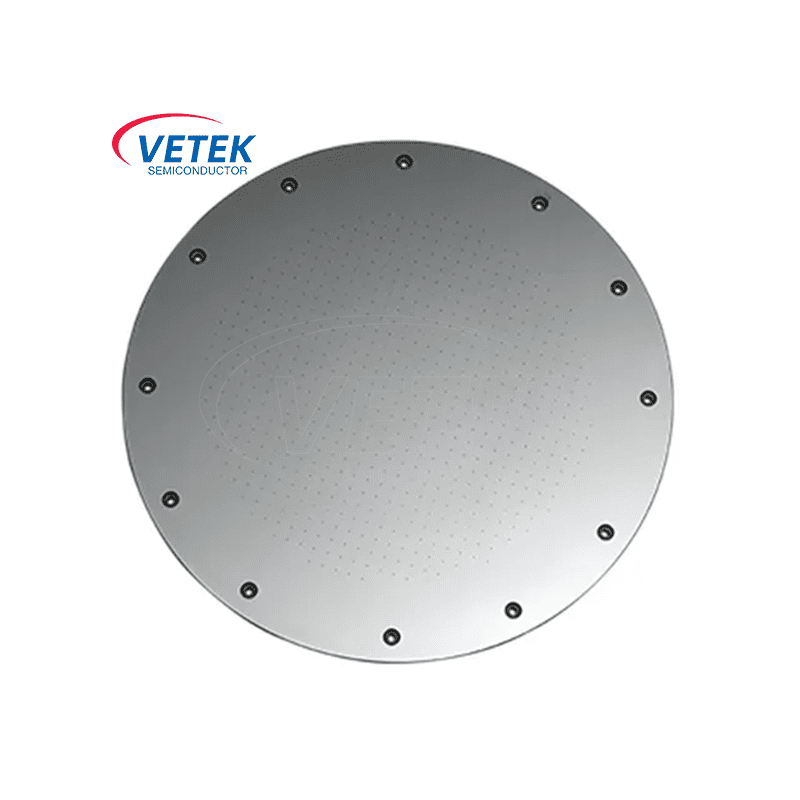

固体SICディスク型のシャワーヘッド

Vetek Semiconductorは、中国の大手半導体機器メーカーであり、ソリッドSICディスク型のシャワーヘッドの専門メーカーおよびサプライヤーです。ディスクシェイプシャワーヘッドは、反応ガスの均一な分布を確保するためにCVDプロセスなどの薄膜堆積生産で広く使用されており、CVD炉のコアコンポーネントの1つです。

もっと見る >> お問い合わせを送信 >>

CVD SICコーティングウェーハバレルホルダー

CVD SICコーティングウェーハバレルホルダーは、MOCVDエピタキシャル成長炉で広く使用されているエピタキシャル成長炉の重要な成分です。 Vetek Semiconductorは、高度にカスタマイズされた製品を提供します。 CVD SICコーティングウェーハバレルホルダーのニーズが何であれ、ご相談ください。

もっと見る >> お問い合わせを送信 >>

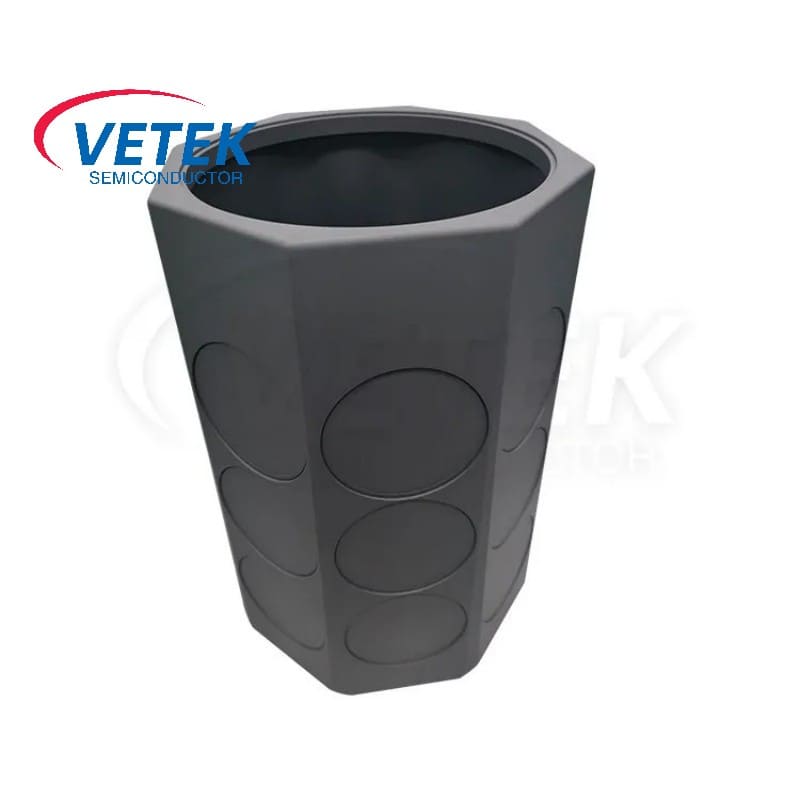

CVD SICコーティングバレル受容器

Vetek半導体CVD SICコーティングバレル容疑者はバレルタイプのエピタキシャル炉のコア成分です。CVDSICコーティングバレル受容器の助けを借りて、エピタキシャル成長の量と品質は大幅に改善されます。 Semiconductorは、半導体業界であなたとの緊密な協力関係を確立することを楽しみにしています。

もっと見る >> お問い合わせを送信 >>

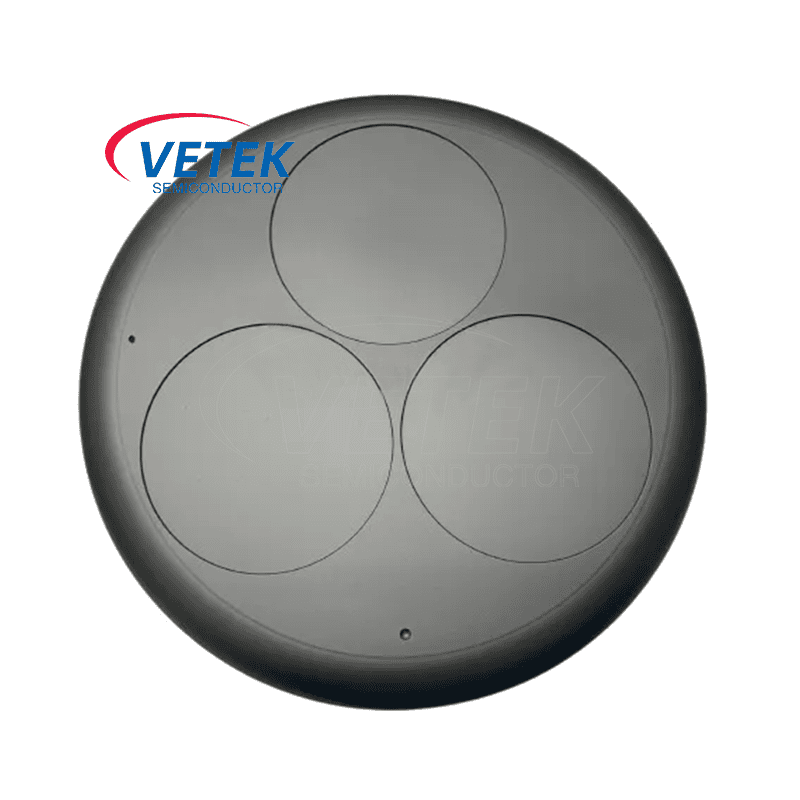

CVD SICコーティングウェーハEPI受容器

VETEK半導体CVD SICコーティングウェーハEPI受容器は、SICエピタキシー成長に不可欠な成分であり、優れた熱管理、耐薬品性、および寸法安定性を提供します。 VETEK半導体のCVD SICコーティングウェーハEPI容疑者を選択することにより、MOCVDプロセスのパフォーマンスを向上させ、高品質の製品と半導体製造業の効率を高めます。さらにお問い合わせください。

もっと見る >> お問い合わせを送信 >>

CVD SICコーティンググラファイト容疑者

Vetek半導体CVD SICコーティンググラファイト容疑者は、エピタキシャルの成長やウェーハ処理など、半導体業界の重要な要素の1つです。 MOCVDおよびその他の機器で使用され、ウェーハやその他の高精度材料の処理と取り扱いをサポートしています。 Vetek半導体には、中国の主要なSICコーティンググラファイト容疑者とTACコーティンググラファイト容疑者の生産および製造能力があり、お客様の相談を楽しみにしています。

もっと見る >> お問い合わせを送信 >>

中国の専門家炭化ケイ素コーティングメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化ケイ素コーティングを購入したい場合でも、メッセージを残すことができます。
