窒化ガリウム(GAN)は、高い電子移動度、高い分解電界、飽和電子速度などの優れた物理的特性を備えた広いバンドギャップ半導体材料です。これは、光電子デバイス(発光ダイオード、レーザーダイオードなど)および高周波高電力電子デバイス(パワーアンプなど)で広く使用されています。シリコン(SI)は、既存のシリコンベースの統合回路プロセスと低コスト、大きなサイズ、互換性の利点を持つ、一般的に使用される半導体基質材料です。したがって、SiでGanエピタキシャル層を栽培することは、非常に貴重な研究トピックです。 AIXTRON G5+シリーズは、現在最もホットなSIベースのGANエピタキシャル成長装置の1つであり、多くの重要なコンポーネントを備えており、天井コンポーネントは重要なコンポーネントの1つです。

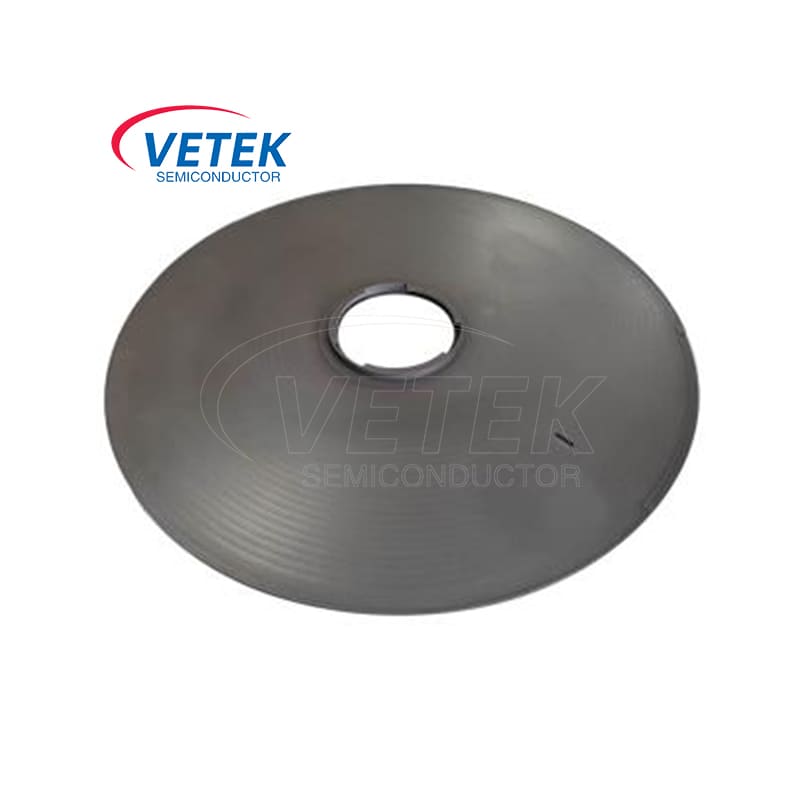

AIXTRON G5+天井コンポーネントは、SGLグラファイトでできています。主な機能は、温度を制御し、ウェーハを通る最低の熱流を確保することです。
●温度均一性制御: Aixtron G5+天井成分は、反応チャンバー全体で均一な温度分布を実現するのに役立ちます。半導体エピタキシャル成長プロセスでは、高品質のエピタキシャル層の成長には温度の均一性が重要です。すべてのウェーハまたは衛星コンポーネントで同じ表面温度を取得できることを保証し、それにより、すべての場所でのエピタキシャル材料の成長速度と品質の一貫性を保証し、それによってプロセスの収率を改善します。 ● 成長環境を最適化します: 反応室の一部として、Aixtron G5+天井成分は、他のコンポーネントとともに安定した成長環境を形成します。熱損失を減らし、反応室の温度をより安定させることができます。これは、エピタキシャルの成長の条件を正確に制御し、体温の変動によって引き起こされるエピタキシャル層の欠陥とパフォーマンスの不均一性を減らすことを助長します。
●温度均一性制御:
Aixtron G5+天井成分は、反応チャンバー全体で均一な温度分布を実現するのに役立ちます。半導体エピタキシャル成長プロセスでは、高品質のエピタキシャル層の成長には温度の均一性が重要です。すべてのウェーハまたは衛星コンポーネントで同じ表面温度を取得できることを保証し、それにより、すべての場所でのエピタキシャル材料の成長速度と品質の一貫性を保証し、それによってプロセスの収率を改善します。
● 成長環境を最適化します:
反応室の一部として、Aixtron G5+天井成分は、他のコンポーネントとともに安定した成長環境を形成します。熱損失を減らし、反応室の温度をより安定させることができます。これは、エピタキシャルの成長の条件を正確に制御し、体温の変動によって引き起こされるエピタキシャル層の欠陥とパフォーマンスの不均一性を減らすことを助長します。
AIXTRON G5+天井コンポーネントは、Vetek Semiconductorが立ち上げた業界の主流製品の1つです。 Vetek Semiconductorを選択するということは、炭化シリコンコーティングの革新の境界を推進することを約束した会社と提携することを意味します。品質、パフォーマンス、顧客満足度に重点を置いて、半導体業界の厳しい需要を満たすだけでなく上回る製品を提供します。高度なAIXTRON G5+天井コンポーネントソリューションで、運用の効率性、信頼性、成功を達成できるようにしましょう。
典型的なプロパティ ユニット テスト基準 値 平均穀物サイズ μm ISO 13320 10 バルク密度 g/cm3 IEC 60413/204から 1.83 空隙率を開きます Vol。% 66133から 10 中孔の入り口の直径 μm 66133から 1.8 透過性係数(周囲温度) cm2/s 51935から 0.06 ロックウェルハードネスHR5/100 \ IEC 60413/303から 90 抵抗率 μωm IEC 60413/402から 13 曲げ強度 MPA IEC 60413/501から 60 圧縮強度 MPA 51910から 130 弾性の動的モジュラス MPA 51915から 11.5 x 103 熱膨張(20-200℃) K-1 51909から 4.2x10-6 熱伝導率(20℃) Wm-1K-1 51908から 105 灰の含有量 ppm 51903から \
