ソリッドシリコンカーバイド集束リング
  • ソリッドシリコンカーバイド集束リングソリッドシリコンカーバイド集束リング

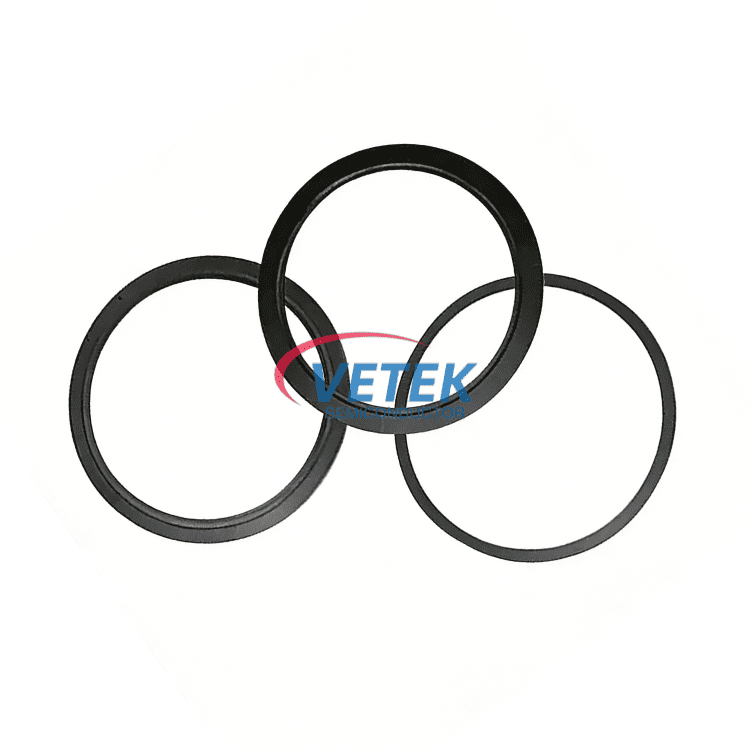

ソリッドシリコンカーバイド集束リング

Veteksemicon 固体炭化ケイ素 (SiC) 集束リングは、プラズマ分布、熱均一性、ウェーハ エッジ効果の正確な制御が不可欠な、高度な半導体エピタキシーおよびプラズマ エッチング プロセスで使用される重要な消耗部品です。高純度の固体炭化ケイ素から製造されたこの集束リングは、優れたプラズマ侵食耐性、高温安定性、化学的不活性性を示し、厳しいプロセス条件下でも信頼性の高い性能を実現します。お問い合わせをお待ちしております。

Veteksemicon 固体炭化ケイ素集束リングは、半導体製造における極めて重要なコンポーネントであり、直接接触を維持するためにウェーハの外側に戦略的に配置されています。印加電圧を利用することにより、このリングはそれを横切るプラズマを集中させ、それによってウェハ上のプロセスの均一性を高めます。化学気相成長炭化ケイ素 (CVD SiC) のみから作られたこのフォーカス リングは、半導体産業が要求する優れた品質を具体化しています。私たち Veteksemicon は、高品質とコスト効率を融合した高性能の炭化ケイ素集束リングの製造と供給に専念しています。


製品の利点

従来のものと比較してシリコン (Si) または焼結シリコンカーバイド (焼結 SiC) フォーカス リングである当社の製品は、主要な寸法において優れています。


機能の寸法
Veteksemicon CVD SiC フォーカス リング
従来のシリコン (Si) フォーカス リング
焼結SiCフォーカスリング
プラズマエッチング耐性
優れた(Siよりも消費率が大幅に低い)
悪い(消耗が早い、交換が頻繁)
中(Siよりは良いが、CVD SiCには劣る)
パーティクル発生制御
優れた (高密度 CVD 構造、壊れやすい側壁界面がない)
制御可能 (ただし、材料の消費自体が粒子源となる)
比較的高い(材料の多孔性と潜在的な微粒子のため)
導電性と電気的整合性
優れた(ウェハとの電気的マッチングが良好)
良い
良い
熱管理
優れた(高熱伝導率、低熱膨張率、優れた耐熱衝撃性)
適度
良い
機械的強度と耐用年数
非常に長い (高硬度、耐摩耗性、耐食性)
短い
長さ
総所有コスト (TCO)
低い(超長寿命により、交換のためのダウンタイムが短縮され、歩留まりが向上します)
高い
適度

特に、炭化ケイ素の導電性とイオンエッチングに対する耐性はシリコンに非常に似ており、既存の半導体製造プロセスとの互換性を確保しながら性能の向上を実現できるため、Veteksemicon 固体炭化ケイ素集束リングは、この重要なアプリケーションにとって理想的な材料の選択肢となります。


Veteksemicon 固体炭化ケイ素集束リングは、半導体製造の分野における最先端のソリューションです。 CVD SiC の独自の材料利点を最大限に活用して、信頼性の高い、高精度、高効率のエッチング プロセスを促進し、次世代の半導体技術の進歩に大きく貢献します。

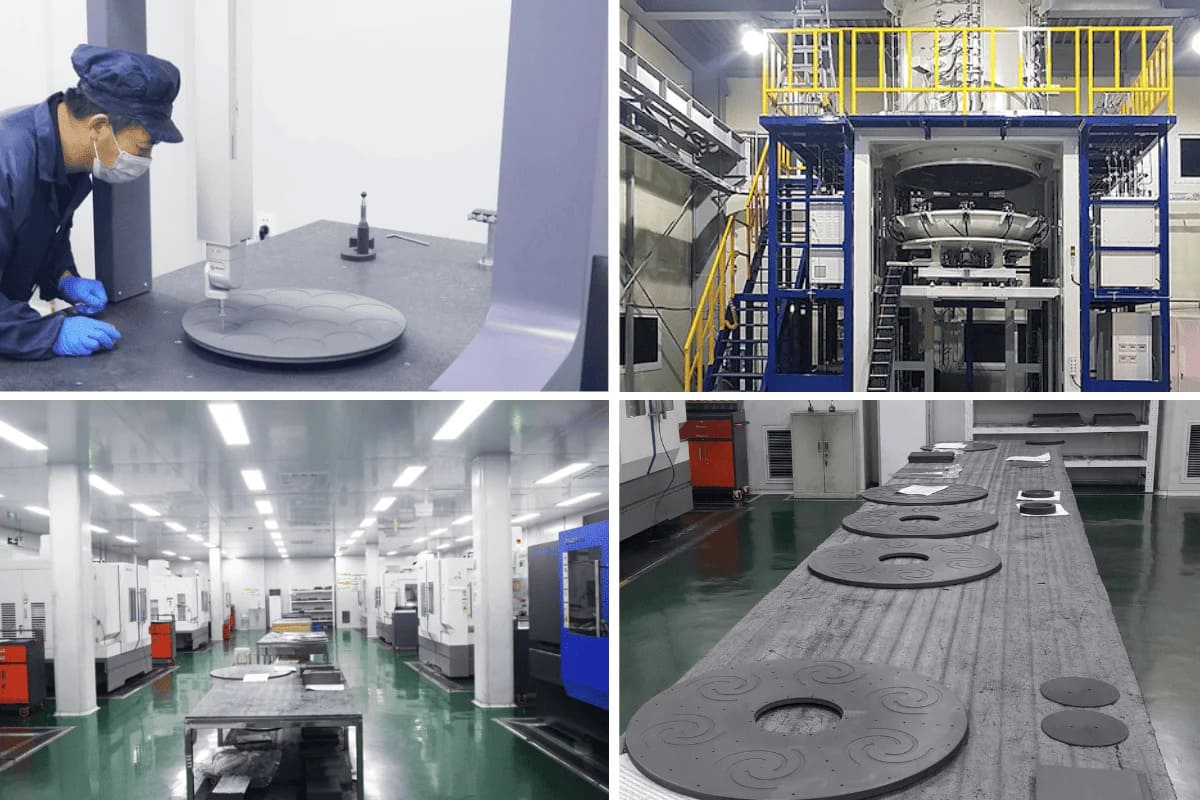

Veteksemicon-products-warehouse
