炭化ケイ素コーティングされたエピサセプタ

半導体エピタキシーとは、気相、液相、分子線蒸着などの方法により、基板材料の表面上に特定の格子構造を持つ薄膜を成長させ、新しく成長した薄膜層（エピタキシャル層）が基板と同じまたは類似の格子構造および配向。

エピタキシー技術は、半導体製造、特に高性能デバイスの製造に使用される単結晶層、ヘテロ構造、量子構造などの高品質薄膜の調製において極めて重要です。

炭化ケイ素でコーティングされたエピサセプタは、エピタキシャル成長装置で基板を支持するために使用される重要なコンポーネントであり、シリコンエピタキシーで広く使用されています。エピタキシャル台座の品質と性能は、エピタキシャル層の成長品質に直接影響し、半導体デバイスの最終性能に重要な役割を果たします。

VETEK半導体は、CVD法によりSGLグラファイトの表面上のSICコーティングの層をコーティングし、高温抵抗、酸化抵抗、耐オタイオン抵抗、熱均一性などの特性を備えたSICコーティングEPI受容器を取得しました。

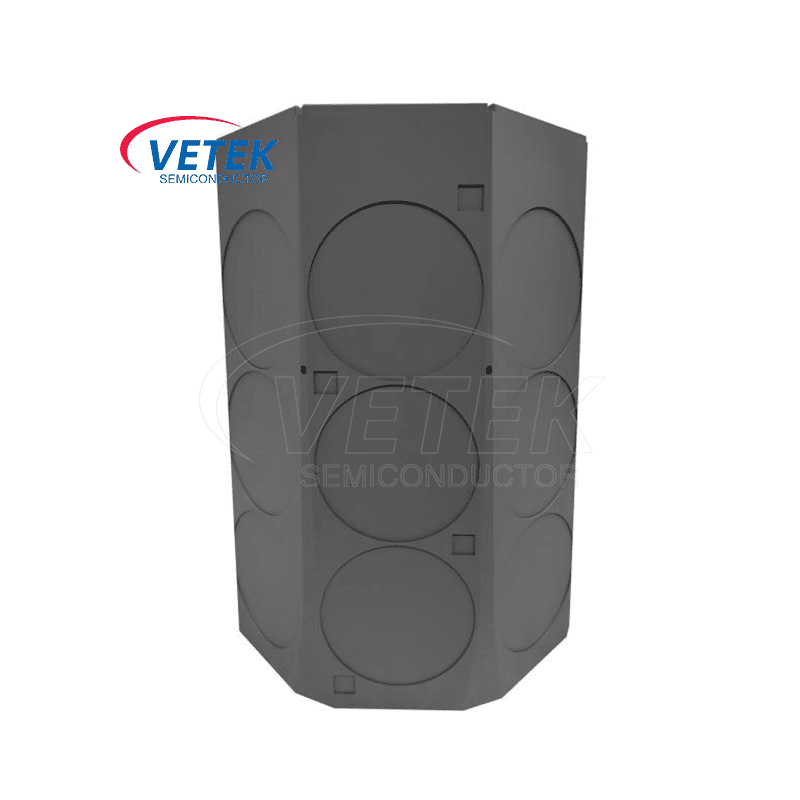

典型的なバレル型反応器では、炭化ケイ素でコーティングされたエピサセプタはバレル構造を持っています。 SiC コーティングされたエピサセプタの底部は回転シャフトに接続されています。エピタキシャル成長プロセス中、時計回りと反時計回りの交互の回転を維持します。反応ガスはノズルを通って反応チャンバーに流入し、その結果、ガス流は反応チャンバー内でかなり均一な分布を形成し、最終的に均一なエピタキシャル層成長を形成します。

SiC被覆黒鉛の質量変化と酸化時間の関係

発表された研究結果は、1400℃および1600℃では、SiCコーティングされたグラファイトの質量はほとんど増加しないことを示しています。つまり、SiCコーティングされたグラファイトは強力な抗酸化能力を持っています。したがって、SiC コーティングされたエピサセプタは、ほとんどのエピタキシャル炉で長期間使用できます。 より多くの要件やカスタマイズされたニーズがある場合は、お問い合わせください。私たちは、最高品質のSICコーティングEPI受容器ソリューションを提供することに取り組んでいます。

CVD SiCコーティングの基本物性
