炭化ケイ素コーティング

VeTek Semiconductor は超高純度の炭化ケイ素コーティング製品の製造を専門とし、これらのコーティングは精製グラファイト、セラミック、高融点金属コンポーネントに適用されるように設計されています。

当社の高純度コーティングは、主に半導体およびエレクトロニクス産業での使用をターゲットとしています。これらは、ウェーハキャリア、サセプタ、および加熱要素の保護層として機能し、MOCVD や EPI などのプロセスで遭遇する腐食性および反応性環境からそれらを保護します。これらのプロセスは、ウェーハ処理とデバイス製造に不可欠です。さらに、当社のコーティングは、高真空、反応性、酸素環境にさらされる真空炉やサンプル加熱での用途に適しています。

VeTek Semiconductor では、高度な機械工場の機能を備えた包括的なソリューションを提供します。これにより、グラファイト、セラミック、または高融点金属を使用して基本コンポーネントを製造し、社内で SiC または TaC セラミックコーティングを適用することが可能になります。また、お客様支給部品の塗装サービスも行っており、多様なニーズに柔軟に対応いたします。

当社の炭化ケイ素コーティング製品は、Siエピタキシー、SiCエピタキシー、MOCVDシステム、RTP/RTAプロセス、エッチングプロセス、ICP/PSSエッチングプロセス、青色LED、緑色LED、UV LED、深紫外などのさまざまなLEDタイプのプロセスで広く使用されています。 LPE、Aixtron、Veeco、Nuflare、TEL、ASM、Annialsys、TSIなどの機器に適合するLEDなど。

私たちができるリアクター部品:

炭化ケイ素コーティングにはいくつかのユニークな利点があります。

Silicon Carbide Coating several unique advantages

VeTek Semiconductor 炭化ケイ素コーティングのパラメータ

CVD SiCコーティングの基本物性
財産	代表値
結晶構造	FCC β 相多結晶、主に (111) 配向
SiCコーティングの密度	3.21 g/cm3
SiCコーティング硬度	ビッカース硬度 2500（500g荷重）
粒径	2～10μm
化学純度	99.99995%
熱容量	640J・kg^-1・K^-1
昇華温度	2700℃
曲げ強度	415MPa RT 4点
ヤング率	430 Gpa 4pt曲げ、1300℃
熱伝導率	300W・m^-1・K^-1
熱膨張(CTE)	4.5×10-6K^-1

CVD SIC膜の結晶構造

CVD SIC FILM CRYSTAL STRUCTURE

炭化ケイ素でコーティングされたエピサセプタ SiCコーティングウェーハキャリア MOCVD用SiCコートサテライトカバー CVD SiC コーティングウェーハエピサセプタ CVD SiCコーティング発熱体 Aixtron サテライトウェーハキャリア SiCコーティングエピレシーバー SiCコーティング半月型グラファイトパーツ

View as

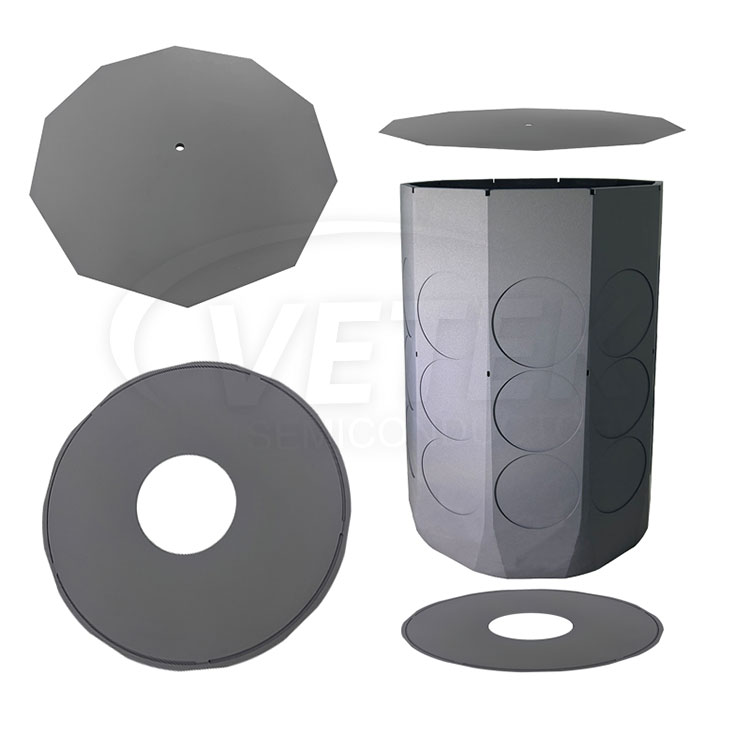

LPE SI EPI 受容体セット

フラット受容器とバレル受容器はEPI容疑者の主な形状です。Vetek半導体は、中国の主要なLPE SI EPI SIPI SICTEPTOR SETメーカーおよびイノベーターです。長年にわたってSICコーティングとTACコーティングに特化しています。 LPE PE2061S 4 "ウェーハ用に特別に設計されたセット。グラファイト材料とSICコーティングのマッチング度は良好で、均一性は優れており、寿命は長く、LPE中のエピタキシャル層の成長を改善できます（液相エピタキシー）プロセス。中国の工場を訪問することを歓迎します。

もっと見る >> お問い合わせを送信 >>

AIXTRON G5 MOCVD容疑者

AIXTRON G5 MOCVDシステムは、グラファイト材料、炭化シリコンコーティンググラファイト、クォーツ、硬質フェルト材料などで構成されています。VetekSemiconductorは、このシステムのコンポーネントのセット全体をカスタマイズおよび製造できます。私たちは長年にわたって半導体グラファイトとクォーツ部品に特化しています。このAIXTRON G5 MOCVD SCEMPCEPTORSキットは、最適なサイズ、互換性、および高い生産性を備えた半導体製造に汎用性が高く効率的なソリューションです。お問い合わせください。

もっと見る >> お問い合わせを送信 >>

EPIのSICコーティンググラファイトバレル受容器

バレルタイプのエピタキシャルウェーハ加熱ベースは、複雑な加工技術を備えた製品であり、機器と能力を加工するのに非常に困難です。 Vetek Semiconductorは、EPIのSICコーティングされたグラファイトバレル受容器の処理における高度な機器と豊富な経験を持っています。元の工場寿命と同じ、より費用対効果の高いエピタキシャルバレルを提供できます。

もっと見る >> お問い合わせを送信 >>

SiC コーティングされたグラファイトるつぼディフレクター

SiC コーティングされたグラファイトるつぼデフレクターは、単結晶炉装置の重要なコンポーネントです。その役割は、溶融材料をるつぼから結晶成長ゾーンにスムーズに導き、単結晶成長の品質と形状を保証することです。Vetek 半導体は、グラファイトとSiCの両方のコーティング材料を提供します。詳細については、お気軽にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

4 "ウェーハのMOCVDエピタキシャル受容器

4 "ウェーハのMOCVDエピタキシャル受容器は、4"エピタキシャル層を栽培するように設計されています。Veteksemiconductorは、4 "ウェーハの高品質のMOCVDエピタキシャルセプターを提供することに専念しているプロのメーカーおよびサプライヤーです。私たちはお客様に専門家で効率的なソリューションを提供することができます。あなたは私たちとコミュニケーションをとることを歓迎します。

もっと見る >> お問い合わせを送信 >>
