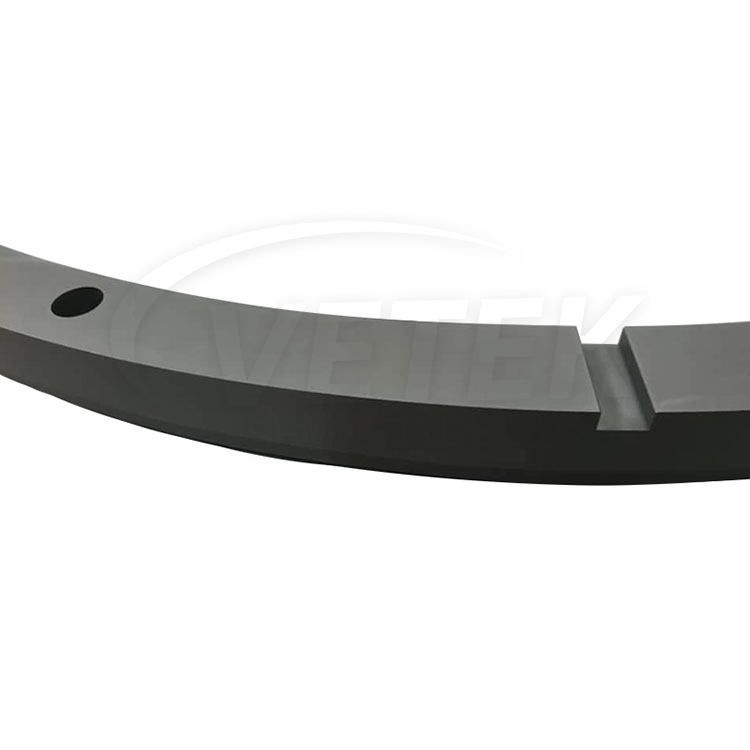

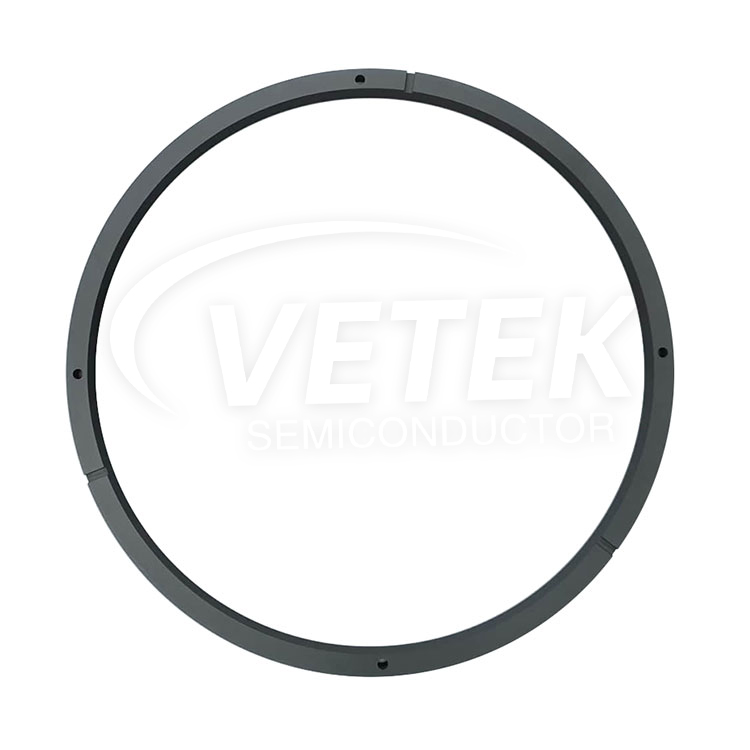

SICコーティングコレクターの底

Vetek Semiconductorは、高品質の提供に取り組んでいるメーカーですCVD TACコーティングCVD SICコーティングコレクターの底をコーティングし、Aixtron機器と緊密に連携して、お客様のニーズを満たします。プロセスの最適化であろうと新製品開発であろうと、技術サポートを提供し、質問に答える準備ができています。

製品コア機能

プロセス安定性保証

温度勾配制御：±1.5℃/cm@1200℃

フローフィールドの最適化：特別なチャネル設計により、反応ガス分布の均一性が最大92.6％になります

機器保護メカニズム

二重保護：

熱衝撃バッファー：耐性10℃に耐えます。急速な温度変化

粒子傍受：トラッピング>0.3μm堆積物粒子

最先端のテクノロジーの分野で

プロセス全体の品質制御

生産トレーサビリティシステム

原材料の供給源：日本からのトカイ/トーヨグラファイト、ドイツのSGLグラファイト

デジタルツインモニタリング：各コンポーネントは、独立したプロセスパラメーターデータベースに一致します

アプリケーションシナリオ：

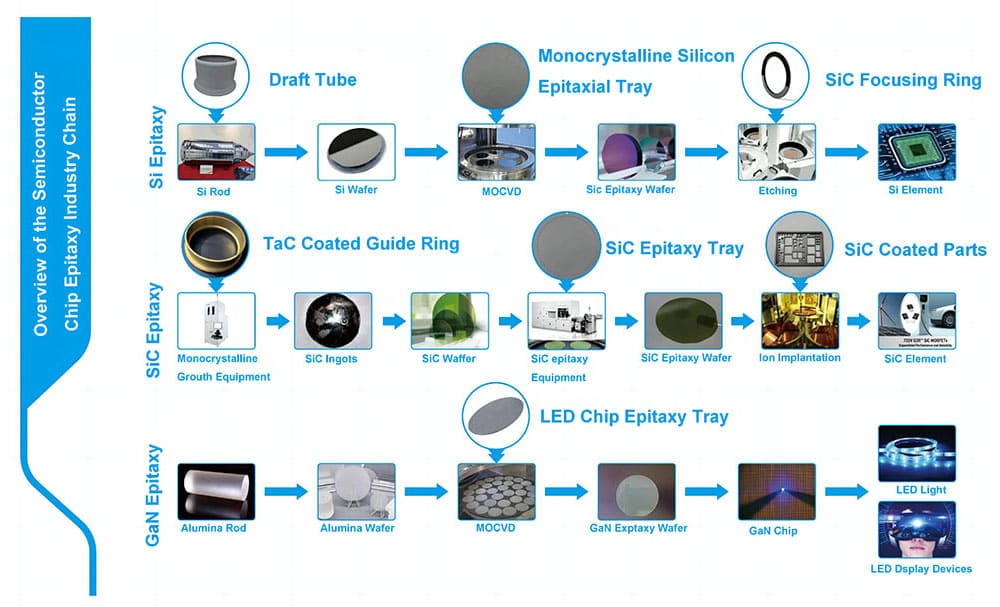

第三世代の半導体製造

シナリオ：6インチSICエピタキシャル成長（厚さ100〜150μmのコントロール）

互換性のあるモデル：Aixtron G5 WW/Crius II

Aixtron SICコーティングコレクタートップ、コレクターセンター、SICコーティングコレクターを使用することにより、半導体製造プロセスにおける熱管理と化学的保護を実現し、フィルム成長環境を最適化し、フィルムの品質と一貫性を改善できます。 AIXTRON機器のこれらのコンポーネントの組み合わせにより、安定したプロセス条件と効率的な半導体生産が保証されます。

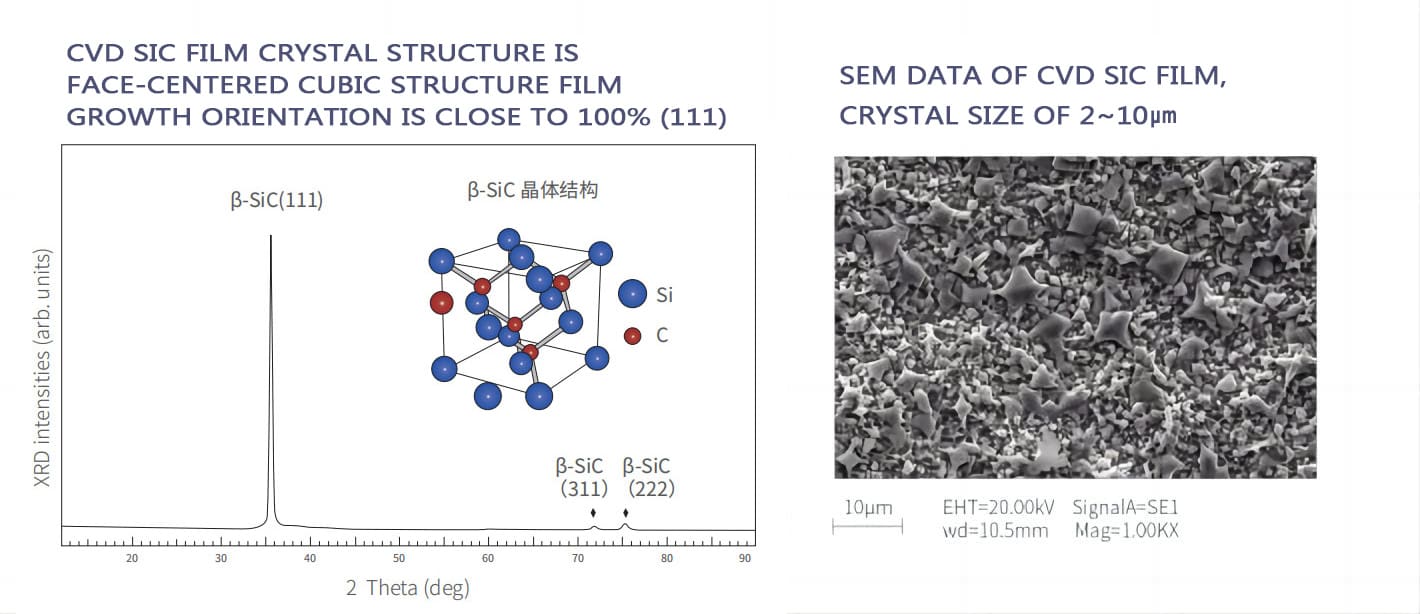

CVD SICフィルムのSEMデータ
