炭化ケイ素エピタキシー

高品質の炭化ケイ素エピタキシーの準備は、高度な技術、装置、および装置付属品に依存します。現在、最も広く使用されている炭化ケイ素エピタキシー成長法は化学気相成長法 (CVD) です。エピタキシャル膜厚とドーピング濃度の正確な制御、欠陥の少なさ、適度な成長速度、自動プロセス制御などの利点があり、商業応用に成功している信頼性の高い技術です。

によると、炭化ケイ素CVDエピタキシーは一般にホットウォールまたはウォームウォールCVD装置を採用しており、これにより、高成長温度条件(1500〜1700℃)下でのエピタキシー層4H結晶質SiCの継続が保証され、長年の開発後のホットウォールまたはウォームウォールCVDが保証されます。入口空気の流れの方向と基板表面の関係により、反応室は水平構造の反応器と垂直構造の反応器に分けることができます。

SIC エピタキシャル炉の品質には 3 つの主要な指標があります。1 つは、厚さの均一性、ドーピングの均一性、欠陥率、成長速度を含むエピタキシャル成長のパフォーマンスです。 2 つ目は、加熱/冷却速度、最高温度、温度均一性を含む装置自体の温度性能です。最後に、単体の価格や容量など、機器自体のコストパフォーマンスです。


3種類の炭化珪素エピタキシャル成長炉とコア付属品の違い

ホットウォール水平CVD(LPE社の代表的なモデルPE1O6)、ウォームウォールプラネタリCVD(代表的なモデルAixtron G5WWC/G10)および準ホットウォールCVD(ニューフレア社のEPIREVOS6に代表される)は、実現されている主流のエピタキシャル装置技術ソリューションです。現段階では商業用途に応用可能です。 3 つの技術デバイスにも独自の特徴があり、需要に応じて選択できます。それらの構造は次のように示されます。


対応するコアコンポーネントは次のとおりです。


(a) ホットウォール水平型コア部品 - ハーフムーン部品で構成されます。

下流側の断熱材

メインインサレーションアッパー

上半月

上流側の断熱材

トランジションピース2

トランジションピース1

外部エアノズル

テーパードシュノーケル

外側アルゴンガスノズル

アルゴンガスノズル

ウエハサポートプレート

センタリングピン

中央警備隊

下流側左側保護カバー

下流側右保護カバー

上流側左側保護カバー

上流側右保護カバー

側壁

グラファイトリング

保護フェルト

サポートフェルト

接点ブロック

ガス出口シリンダー


(b)ウォームウォールプラネタリータイプ

SiCコーティング遊星ディスク&TaCコーティング遊星ディスク


(c)擬似断熱壁設置型

ニューフレア (日本): 生産歩留まりの向上に貢献する二室縦型炉を提供する会社です。この装置は毎分最大 1000 回転の高速回転を特徴としており、エピタキシャルの均一性にとって非常に有利です。また、気流の方向が他の装置と異なり鉛直下向きであるため、パーティクルの発生を最小限に抑え、ウエハ上へのパーティクル飛沫の落下確率を低減します。当社は、この機器向けにコアとなる SiC コーティングされたグラファイト コンポーネントを提供しています。

SiC エピタキシャル装置コンポーネントのサプライヤーとして、VeTek Semiconductor は、SiC エピタキシャルの導入の成功をサポートする高品質のコーティング コンポーネントを顧客に提供することに尽力しています。


View as

縦型炉SiCコートリング

縦型炉SiCコートリング

縦型炉用Si​​Cコートリングは、縦型炉用に特別に設計された部品です。 VeTek Semiconductor は、材料と製造プロセスの両方の点でお客様に最善を尽くします。中国の縦型炉 SiC コーティング リングの大手メーカーおよびサプライヤーとして、VeTek Semiconductor は最高の製品とサービスを提供できると確信しています。

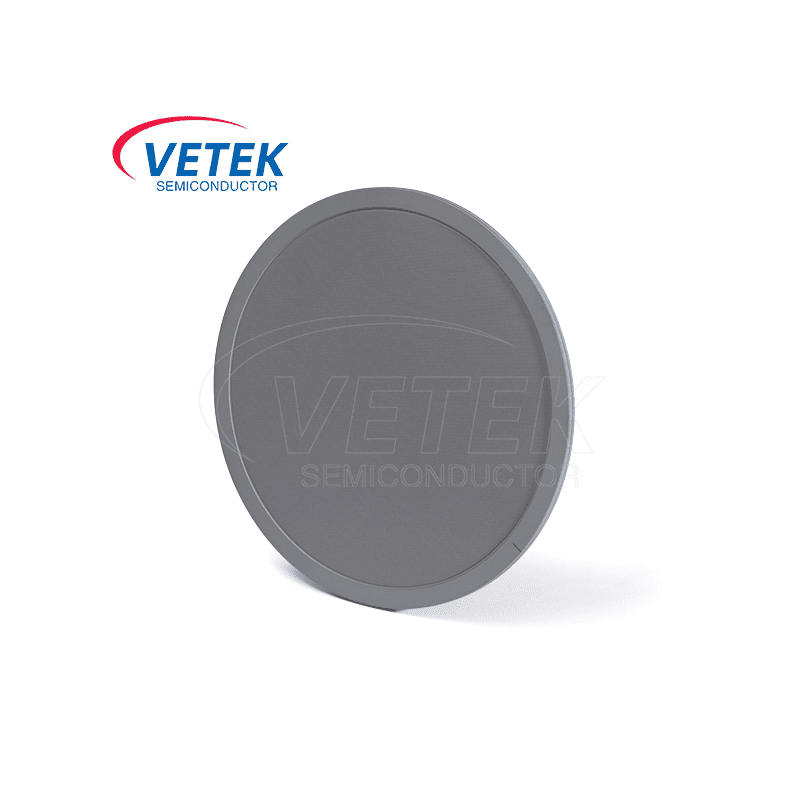

SiC コーティングされたウェーハキャリア

SiC コーティングされたウェーハキャリア

中国の主要なSICコーティングウェーハキャリアサプライヤーおよびメーカーとして、Vetek半導体のSICコーティングウェーハキャリアは、高品質のグラファイトとCVD SICコーティングで作られています。 Vetek Semiconductorには、業界をリードする処理機能があり、SICコーティングされたウェーハキャリア向けの顧客のさまざまなカスタマイズされた要件を満たすことができます。 Vetek Semiconductorは、あなたとの長期的な協力関係を確立し、一緒に成長することを楽しみにしています。

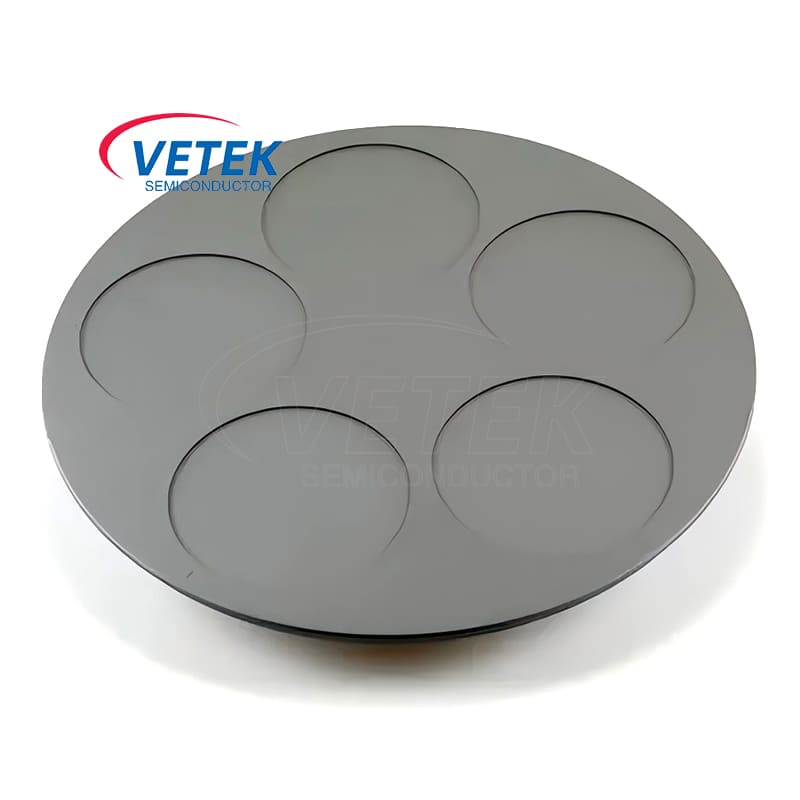

CVD SICコーティングエピタキシー受容者

CVD SICコーティングエピタキシー受容者

Vetek半導体のCVD SICコーティングエピタキシー受容体は、半導体ウェーハの取り扱いと処理用に設計された精密工学ツールです。このSICコーティングエピタキシー受容装置は、薄膜、てんかん、その他のコーティングの成長を促進する上で重要な役割を果たし、温度と材料の特性を正確に制御できます。さらにお問い合わせください。

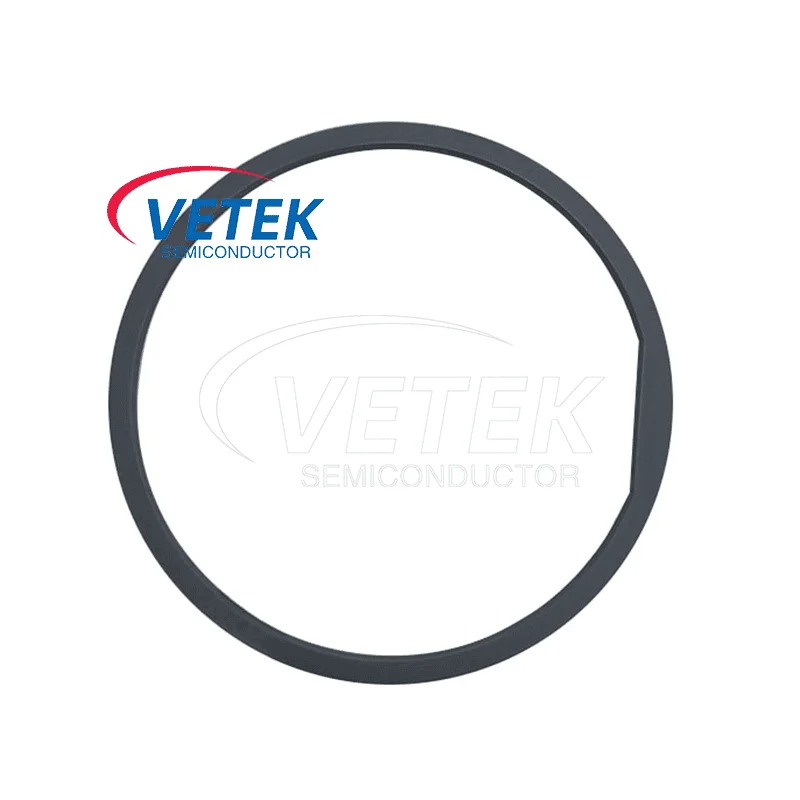

CVD SICコーティングリング

CVD SICコーティングリング

CVD SiCコーティングリングはハーフムーンパーツの重要なパーツの一つです。他の部品とともにSiCエピタキシャル成長反応室を形成します。 VeTek Semiconductor は、CVD SiC コーティング リングの専門メーカーおよびサプライヤーです。お客様の設計要件に応じて、対応するCVD SiCコーティングリングを最も競争力のある価格で提供できます。 VeTek Semiconductor は、中国における長期的なパートナーとなることを楽しみにしています。

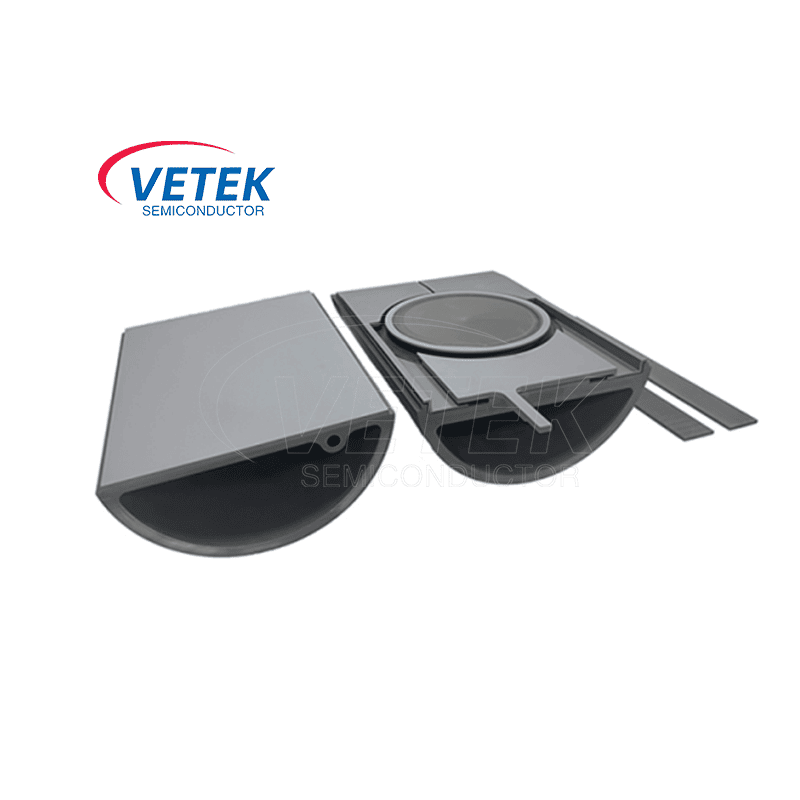

SiCコーティング半月型グラファイトパーツ

SiCコーティング半月型グラファイトパーツ

プロの半導体メーカーおよびサプライヤーとして、Vetek半導体は、SICエピタキシャル成長システムに必要なさまざまなグラファイトコンポーネントを提供できます。これらのSICコーティングハーフムーングラファイト部品は、エピタキシャル反応器のガス入口セクション用に設計されており、半導体製造プロセスの最適化に重要な役割を果たします。 Vetek Semiconductorは、常に最も競争力のある価格で最高品質の製品を顧客に提供するよう努めています。 Vetek Semiconductorは、中国で長期的なパートナーになることを楽しみにしています。

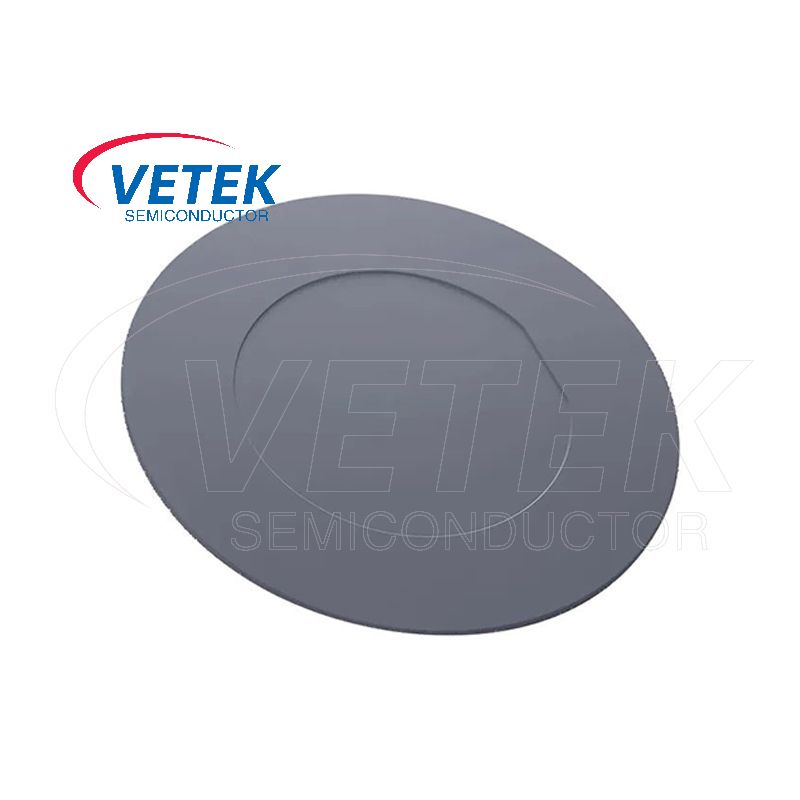

SiCコーティングウェーハホルダー

SiCコーティングウェーハホルダー

VeTek Semiconductor は、中国における SiC コーティングされたウェーハ ホルダー製品の専門メーカーおよびリーダーです。 SiCコーティングウェーハホルダーは、半導体プロセスにおけるエピタキシープロセス用のウェーハホルダーです。ウェーハを安定させ、エピタキシャル層の均一な成長を保証する、かけがえのないデバイスです。さらなるご相談を歓迎いたします。
中国の専門家炭化ケイ素エピタキシーメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化ケイ素エピタキシーを購入したい場合でも、メッセージを残すことができます。
