炭化シリコンエピタキシー


高品質の炭化シリコンエピタキシーの調製は、高度な技術と機器および機器のアクセサリーに依存します。現在、最も広く使用されている炭化シリコンエピタキシー成長法は、化学蒸気堆積(CVD)です。エピタキシャルフィルムの厚さとドーピング濃度の正確な制御、欠陥が少なく、成長率、自動プロセス制御などの利点があり、商業的に正常に適用された信頼できる技術です。


炭化シリコンCVDエピタキシーは一般に、熱い壁または暖かい壁のCVD機器を採用します。これにより、インレットエアフローの方向と垂れの表面が分裂しているため、高成長温度条件(1500〜1700℃)、1500〜1700℃)、長年の開発後に高成長温度条件(1500〜1700)、高温壁または温かい壁CVDの継続を保証します。


SICエピタキシャル炉の品質には3つの主要な指標があり、1つ目は厚さの均一性、ドーピングの均一性、欠陥率、成長率など、エピタキシャル成長性能です。 2つ目は、加熱/冷却速度、最高温度、温度の均一性など、機器自体の温度性能です。最後に、単一のユニットの価格と容量を含む、機器自体のコストパフォーマンス。



3種類の炭化シリコンエピタキシャル成長炉とコアアクセサリーの違い


ホットウォール水平CVD(LPE会社の典型的なモデルPE1O6)、温かい壁惑星CVD(典型的なモデルAIXTRON G5WWC/G10)、および準ホットウォールCVD(Nuflare CompanyのEpirevos6が代表)は、このステージで商業的に適用される主流のエピタキシャル機器技術ソリューションです。 3つの技術デバイスには独自の特性もあり、需要に応じて選択できます。それらの構造は次のように表示されます:


対応するコアコンポーネントは次のとおりです。


(a)熱い壁の水平型コアパートムーンパーツは

下流の断熱

メインの断熱材上部

上半日

上流の断熱

遷移ピース2

遷移ピース1

外部エアノズル

テーパーシュノーケル

外側のアルゴンガスノズル

アルゴンガスノズル

ウェーハサポートプレート

センタリングピン

セントラルガード

下流の左保護カバー

下流の右保護カバー

上流の左保護カバー

上流の右保護カバー

側壁

グラファイトリング

保護フェルト

フェルトをサポートします

連絡先ブロック

ガスアウトレットシリンダー



(b)温かい壁の惑星タイプ

SICコーティング惑星ディスクとTACコーティングされた惑星ディスク


(c)準熱壁のスタンディングタイプ


Nuflare(日本):この会社は、生産量の増加に貢献する二重chamberの垂直炉を提供しています。機器は、1分あたり最大1000回転の高速回転を機能させます。これは、エピタキシャルの均一性に非常に有益です。さらに、その気流の方向は他の機器とは異なり、垂直方向に下向きであるため、粒子の生成を最小限に抑え、粒子液滴がウェーハに落ちる可能性を低下させます。この機器のコアSICコーティンググラファイトコンポーネントを提供します。


SICエピタキシャル機器コンポーネントのサプライヤーとして、Vetek半導体は、SICエピタキシーの実装の成功をサポートするために、高品質のコーティングコンポーネントを顧客に提供することに取り組んでいます。



View as

CVD SiC コーティング ノズル

CVD SiC コーティング ノズル

CVD SICコーティングノズルは、半導体製造中にシリコン炭化物材料を堆積するためのLPE SICエピタキシープロセスで使用される重要な成分です。これらのノズルは、通常、高温で化学的に安定した炭化物材料で作られており、過酷な処理環境での安定性を確保しています。均一な堆積のために設計された彼らは、半導体アプリケーションで成長したエピタキシャル層の品質と均一性を制御する上で重要な役割を果たします。あなたのさらなるお問い合わせを歓迎します。
CVD SICコーティングプロテクター

CVD SICコーティングプロテクター

使用されるVetek半導体のCVD SICコーティングプロテクターはLPE SICエピタキシーであり、「LPE」という用語は通常、低圧化学蒸気堆積(LPCVD)の低圧エピタキシー(LPE)を指します。半導体製造では、LPEは、シリコンエピタキシャル層または他の半導体エピタキシャル層を栽培するためによく使用される単結晶薄膜を栽培するための重要なプロセス技術です。

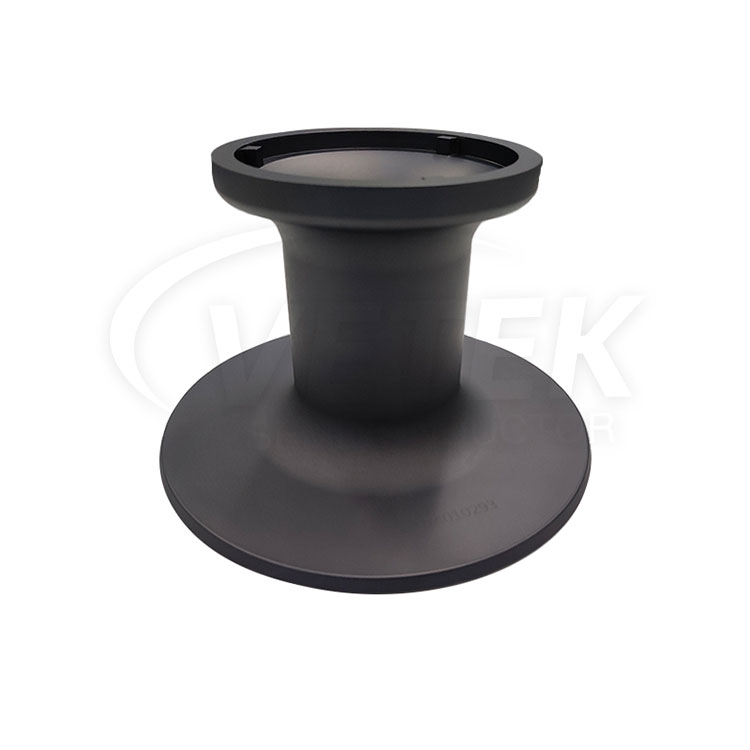

SiCコーティングされた台座

SiCコーティングされた台座

Vetek Semiconductor は、グラファイトおよび炭化ケイ素材料上の CVD SiC コーティング、TaC コーティングの製造の専門家です。当社はSiCコーティングペデスタル、ウェーハキャリア、ウェーハチャック、ウェーハキャリアトレイ、遊星ディスクなどのOEMおよびODM製品を提供しています。1000グレードのクリーンルームと精製装置を備えており、不純物5ppm以下の製品を提供できます。ご連絡をお待ちしています。すぐにあなたから。

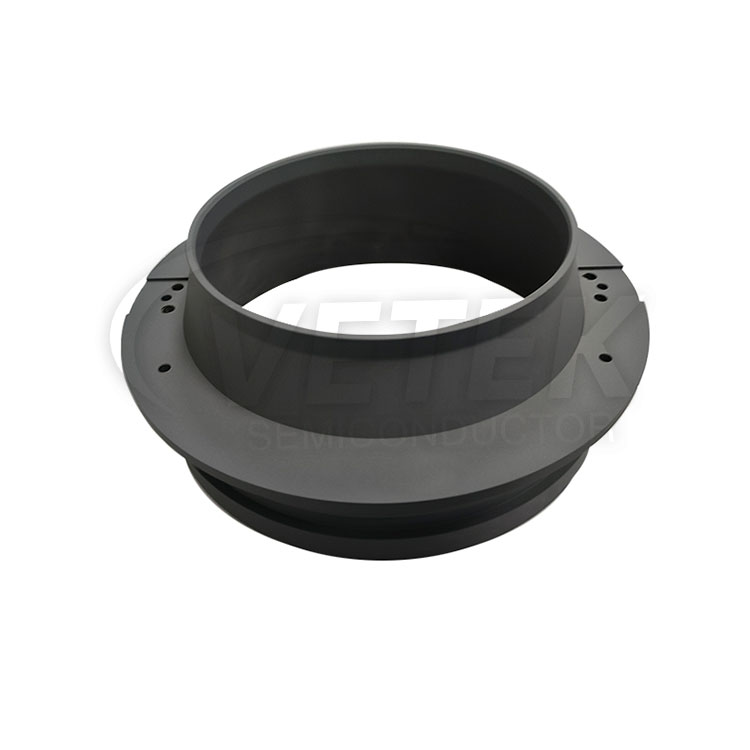

SiCコーティングインレットリング

SiCコーティングインレットリング

Vetek Semiconductor は、クライアントと緊密に連携して、特定のニーズに合わせた SiC コーティング インレット リングのオーダーメイド設計を作成することに優れています。これらの SiC コーティング インレット リングは、CVD SiC 装置や炭化ケイ素エピタキシーなどのさまざまな用途向けに細心の注意を払って設計されています。カスタマイズされた SiC コーティング インレット リング ソリューションについては、個別のサポートが必要なため、Vetek Semiconductor にお気軽にお問い合わせください。
予熱リング

予熱リング

予熱リングは、半導体エピタキシープロセスでウェーハを予熱し、ウェーハの温度をより安定かつ均一にするために使用されます。これは、エピタキシー層の高品質な成長にとって非常に重要です。 Vetek Semiconductor は、高温での不純物の揮発を防ぐためにこの製品の純度を厳密に管理しています。詳しいご相談を歓迎します。

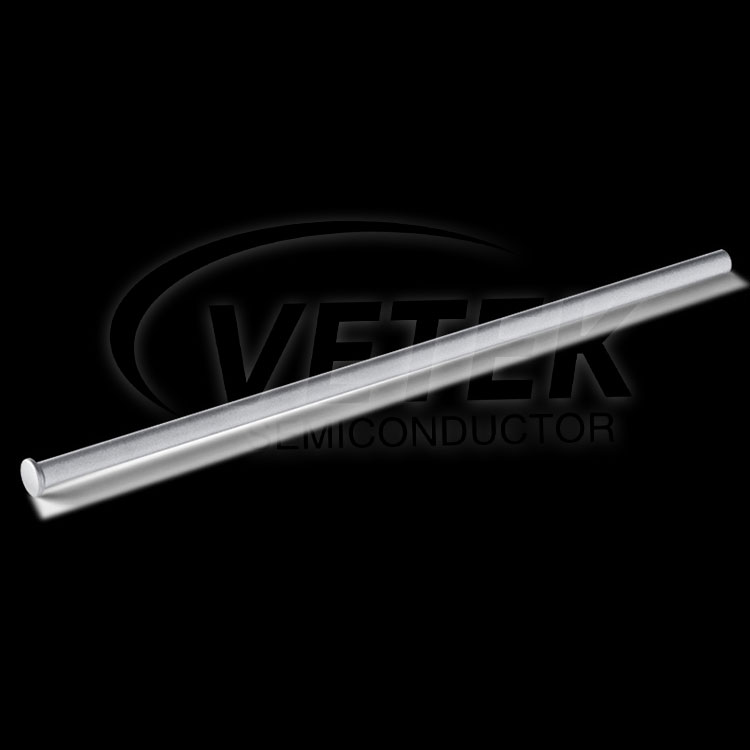

ウェハリフトピン

ウェハリフトピン

Vetek Semiconductorは、中国の大手EPIウェーハリフトピンメーカーおよびイノベーターです。私たちは長年にわたってグラファイトの表面でのSICコーティングに特化しています。 EPIプロセス用のEPIウェーハリフトピンを提供しています。高品質で競争力のある価格で、中国の工場を訪れることを歓迎します。

Veteksemicon silicon carbide epitaxy is your advanced procurement option for producing high-performance 4H-SiC and 6H-SiC epitaxial layers used in wide bandgap semiconductor devices. SiC epitaxy enables the formation of defect-controlled, dopant-engineered epitaxial layers critical for high-power, high-frequency, and high-temperature electronic devices.


Our offering includes specialized components such as SiC epitaxial susceptors, SiC-coated wafer holders, and epitaxy process rings, tailored for use in horizontal and vertical MOCVD and CVD reactors, including platforms by Veeco, Aixtron, and LPE. Veteksemicon’s parts are coated with high-purity CVD SiC, ensuring chemical compatibility, temperature uniformity, and minimal contamination during epitaxial layer growth.


Silicon carbide epitaxy is essential for fabricating power MOSFETs,  IGBTs, and RF components, particularly in automotive, energy, and aerospace applications. The epitaxial process requires extremely precise control over doping concentration, layer thickness, and crystallographic orientation, which is why substrate compatibility and thermal stability of reactor parts are critical.


Relevant terms in this category include 4H-SiC epitaxial wafer, low-defect-density epitaxy, SiC epi-ready substrates, and wide bandgap semiconductors. Veteksemicon supports both research-scale and volume production needs with stable, repeatable, and thermally robust component solutions.


To learn more about our silicon carbide epitaxy support materials, visit the Veteksemicon product detail page or contact us for detailed specifications and engineering support.


中国の専門家炭化シリコンエピタキシーメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化シリコンエピタキシーを購入したい場合でも、メッセージを残すことができます。
