SiCコーティングインレットリング
  • SiCコーティングインレットリングSiCコーティングインレットリング

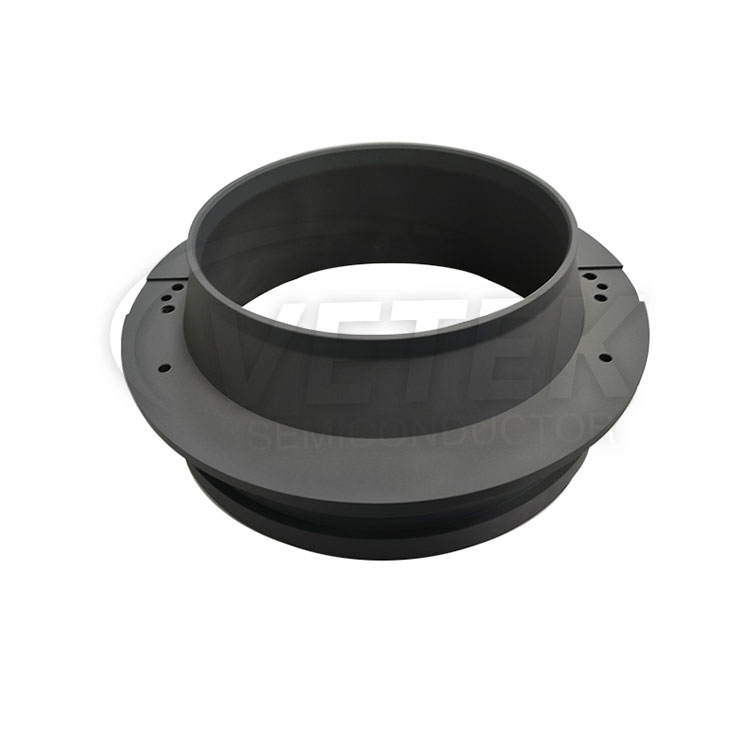

SiCコーティングインレットリング

Vetek Semiconductor は、クライアントと緊密に連携して、特定のニーズに合わせた SiC コーティング インレット リングのオーダーメイド設計を作成することに優れています。これらの SiC コーティング インレット リングは、CVD SiC 装置や炭化ケイ素エピタキシーなどのさまざまな用途向けに細心の注意を払って設計されています。カスタマイズされた SiC コーティング インレット リング ソリューションについては、個別のサポートが必要なため、Vetek Semiconductor にお気軽にお問い合わせください。

高品質のSiCコーティングインレットリングは、中国のメーカーVetek Semiconductorによって提供されています。高品質のSiCコーティングインレットリングを低価格で直接購入してください。

Vetek Semiconductorは、第3世代のSIC-CVDシステム用のSICコーティングインレットリングなどのSICコーティンググラファイトコンポーネントに焦点を当てた、半導体業界向けに調整された高度で競争力のある生産機器の供給を専門としています。これらのシステムは、Schottkyダイオード、IGBT、MOSFET、さまざまな電子コンポーネントなどの製造電力装置に不可欠な炭化シリコン炭化物基板上の均一な単結晶エピタキシャル層の成長を促進します。

SIC-CVD機器はプロセスと機器をシームレスに統合し、高生産能力の顕著な利点、6/8インチウェーハとの互換性、コスト効率、複数の炉にわたる継続的な自動成長制御、低い欠陥率、温度による便利なメンテナンスと信頼性を提供しますフローフィールド制御デザイン。 SICコーティングインレットリングと組み合わせると、機器の生産性が向上し、運用寿命が長くなり、コストを効果的に管理します。

Vetek Semiconductor の SiC コーティング インレット リングは、高純度、安定したグラファイト特性、精密な加工、および CVD SiC コーティングの追加利点を特徴としています。炭化ケイ素コーティングの高温安定性は、極限環境における熱や化学腐食から基板を守ります。これらのコーティングは、高い硬度と耐摩耗性も備えており、基材の寿命延長、さまざまな化学物質に対する耐食性、損失を低減するための低い摩擦係数、効率的な熱放散のための熱伝導率の向上を保証します。全体として、CVD 炭化ケイ素コーティングは包括的な保護を提供し、基板の寿命を延ばし、性能を向上させます。


CVD SICコーティングの基本的な物理的特性:

CVD SIC COATING FILM CRYSTAL STRUCTURE

CVD SiCコーティングの基本物性
財産 代表値
結晶構造 FCCβ相多結晶、主に(111)配向
密度 3.21 g/cm3
硬度 2500ビッカーズの硬度(500g負荷)
粒度 2~10μm
化学純度 99.99995%
熱容量 640 J・kg-1・K-1
昇華温度 2700℃
曲げ強度 415 MPA RT 4ポイント
ヤングモジュラス 430 GPA 4PTベンド、1300℃
熱伝導率 300W・m-1・K-1
熱膨張(CTE) 4.5×10-6K-1


生産ショップ:

VeTek Semiconductor Production Shop


半導体チップのエピタキシー産業チェーンの概要:

Overview of the semiconductor chip epitaxy industry chain
