炭化ケイ素エピタキシー

高品質の炭化ケイ素エピタキシーの準備は、高度な技術、装置、および装置付属品に依存します。現在、最も広く使用されている炭化ケイ素エピタキシー成長法は化学気相成長法 (CVD) です。エピタキシャル膜厚とドーピング濃度の正確な制御、欠陥の少なさ、適度な成長速度、自動プロセス制御などの利点があり、商業応用に成功している信頼性の高い技術です。

によると、炭化ケイ素CVDエピタキシーは一般にホットウォールまたはウォームウォールCVD装置を採用しており、これにより、高成長温度条件（1500〜1700℃）下でのエピタキシー層4H結晶質SiCの継続が保証され、長年の開発後のホットウォールまたはウォームウォールCVDが保証されます。入口空気の流れの方向と基板表面の関係により、反応室は水平構造の反応器と垂直構造の反応器に分けることができます。

SIC エピタキシャル炉の品質には 3 つの主要な指標があります。1 つは、厚さの均一性、ドーピングの均一性、欠陥率、成長速度を含むエピタキシャル成長のパフォーマンスです。 2 つ目は、加熱/冷却速度、最高温度、温度均一性を含む装置自体の温度性能です。最後に、単体の価格や容量など、機器自体のコストパフォーマンスです。

3種類の炭化珪素エピタキシャル成長炉とコア付属品の違い

ホットウォール水平CVD（LPE社の代表的なモデルPE1O6）、ウォームウォールプラネタリCVD（代表的なモデルAixtron G5WWC/G10）および準ホットウォールCVD（ニューフレア社のEPIREVOS6に代表される）は、実現されている主流のエピタキシャル装置技術ソリューションです。現段階では商業用途に応用可能です。 3 つの技術デバイスにも独自の特徴があり、需要に応じて選択できます。それらの構造は次のように示されます。

対応するコアコンポーネントは次のとおりです。

(a) ホットウォール水平型コア部品 - ハーフムーン部品で構成されます。

下流側の断熱材

メインインサレーションアッパー

上半月

上流側の断熱材

トランジションピース2

トランジションピース1

外部エアノズル

テーパードシュノーケル

外側アルゴンガスノズル

アルゴンガスノズル

ウエハサポートプレート

センタリングピン

中央警備隊

下流側左側保護カバー

下流側右保護カバー

上流側左側保護カバー

上流側右保護カバー

側壁

グラファイトリング

保護フェルト

サポートフェルト

接点ブロック

ガス出口シリンダー

(b)ウォームウォールプラネタリータイプ

SiCコーティング遊星ディスク&TaCコーティング遊星ディスク

(c)擬似断熱壁設置型

ニューフレア (日本): 生産歩留まりの向上に貢献する二室縦型炉を提供する会社です。この装置は毎分最大 1000 回転の高速回転を特徴としており、エピタキシャルの均一性にとって非常に有利です。また、気流の方向が他の装置と異なり鉛直下向きであるため、パーティクルの発生を最小限に抑え、ウエハ上へのパーティクル飛沫の落下確率を低減します。当社は、この機器向けにコアとなる SiC コーティングされたグラファイトコンポーネントを提供しています。

SiC エピタキシャル装置コンポーネントのサプライヤーとして、VeTek Semiconductor は、SiC エピタキシャルの導入の成功をサポートする高品質のコーティングコンポーネントを顧客に提供することに尽力しています。

View as

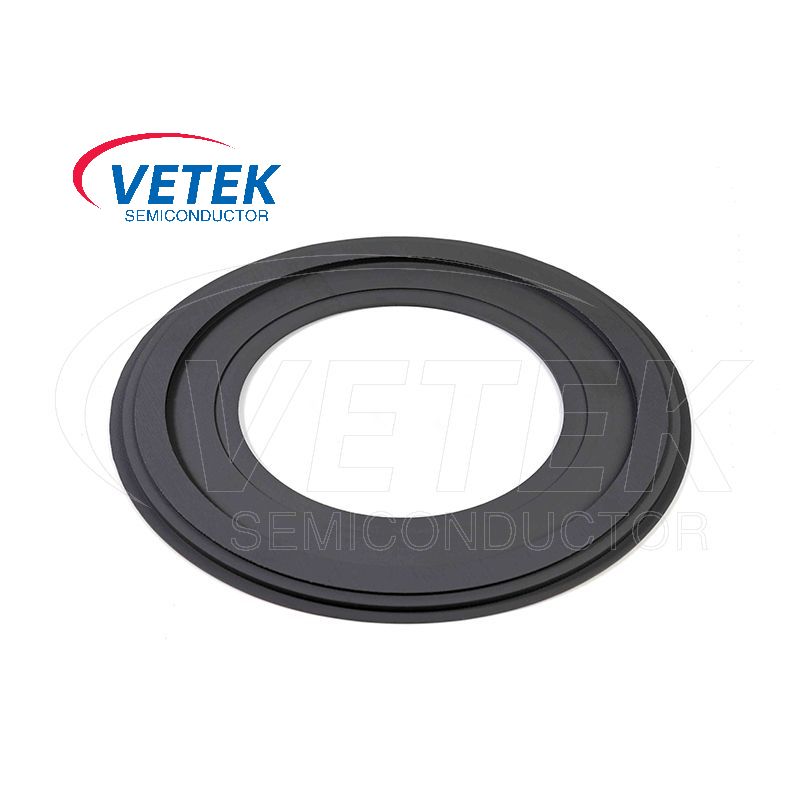

EPIウェーハホルダー

Vetek Semiconductorは、中国のプロのEPIウェーハホルダーメーカーおよび工場です。 Epi Wafer Holderは、半導体処理におけるエピタキシープロセスのウェーハホルダーです。これは、ウェーハを安定させ、エピタキシャル層の均一な成長を確保するための重要なツールです。 MOCVDやLPCVDなどのエピタキシー機器で広く使用されています。エピタキシープロセスにおけるかけがえのないデバイスです。あなたのさらなる相談を歓迎します。

もっと見る >> お問い合わせを送信 >>

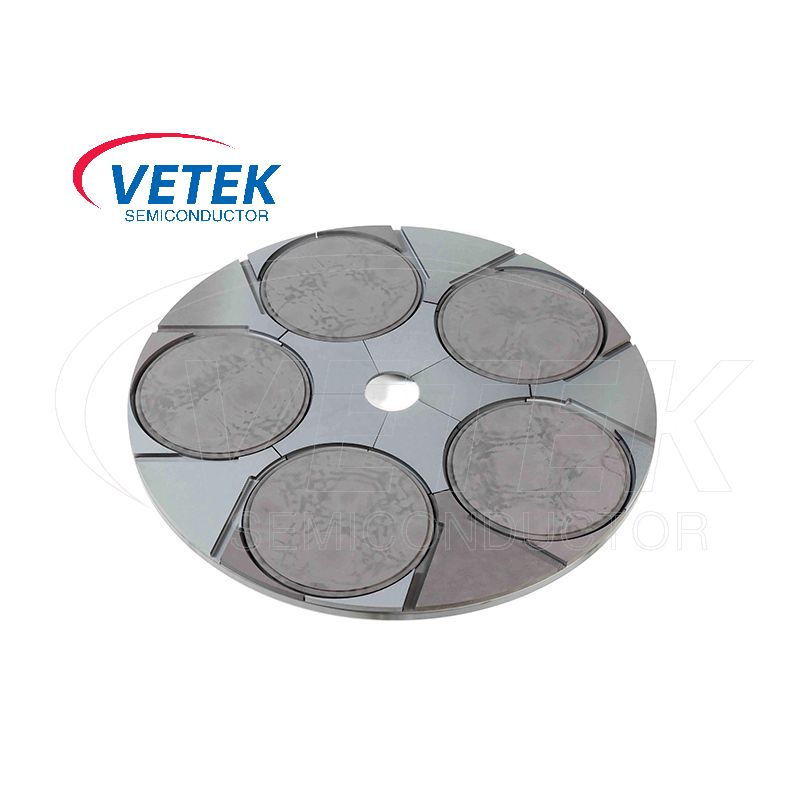

Aixtron Satellite Waferキャリア

Vetek SemiconductorのAixtron Satellite Waferキャリアは、主にMOCVDプロセスで使用されるAixtron機器で使用されるウェーハキャリアであり、特に高温および高精度の半導体処理プロセスに適しています。キャリアは、層堆積プロセスに不可欠なMOCVDエピタキシャル成長中に、安定したウェーハサポートと均一なフィルム堆積を提供できます。あなたのさらなる相談を歓迎します。

もっと見る >> お問い合わせを送信 >>

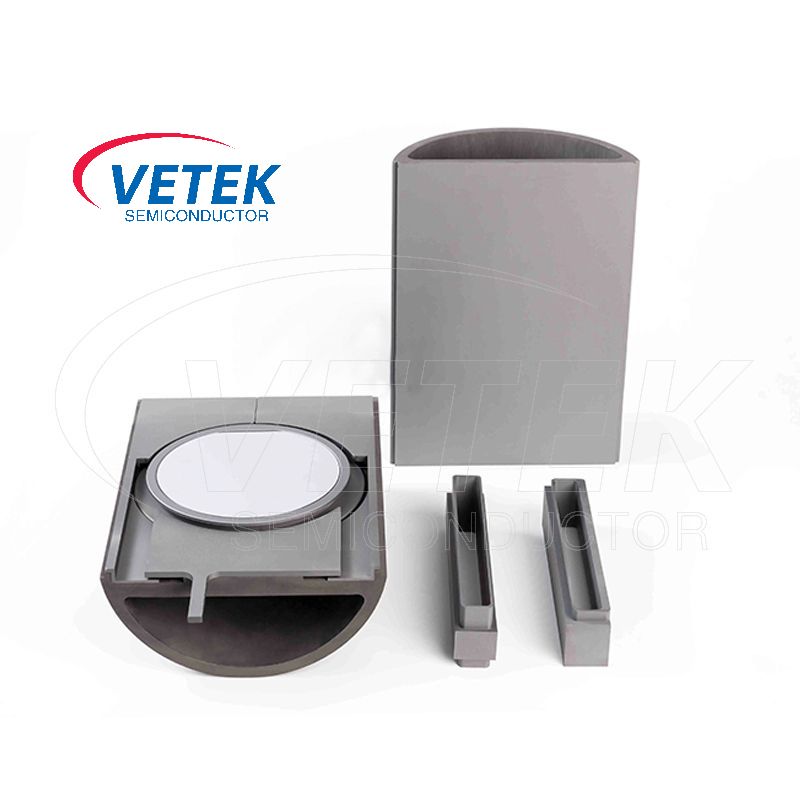

LPEハーフムーンSIC EPIリアクター

Vetek Semiconductorは、中国の専門的なLPE Halfmoon SIC EPI Reactor製品メーカー、イノベーター、リーダーです。 LPEハーフムーンSIC EPIリアクターは、主に半導体産業で使用される高品質の炭化シリコン（SIC）エピタキシャル層を生産するために特別に設計されたデバイスです。あなたのさらなるお問い合わせへようこそ。

もっと見る >> お問い合わせを送信 >>

CVD SICコーティング天井

VeTek Semiconductor's CVD SiC coated ceiling has excellent properties such as high temperature resistance, corrosion resistance, high hardness, and low thermal expansion coefficient, making it an ideal material choice in semiconductor manufacturing. As a China leading CVD SiC coated ceiling manufacturer and supplier, VeTek semiconductor looks forward to your consultation.

もっと見る >> お問い合わせを送信 >>

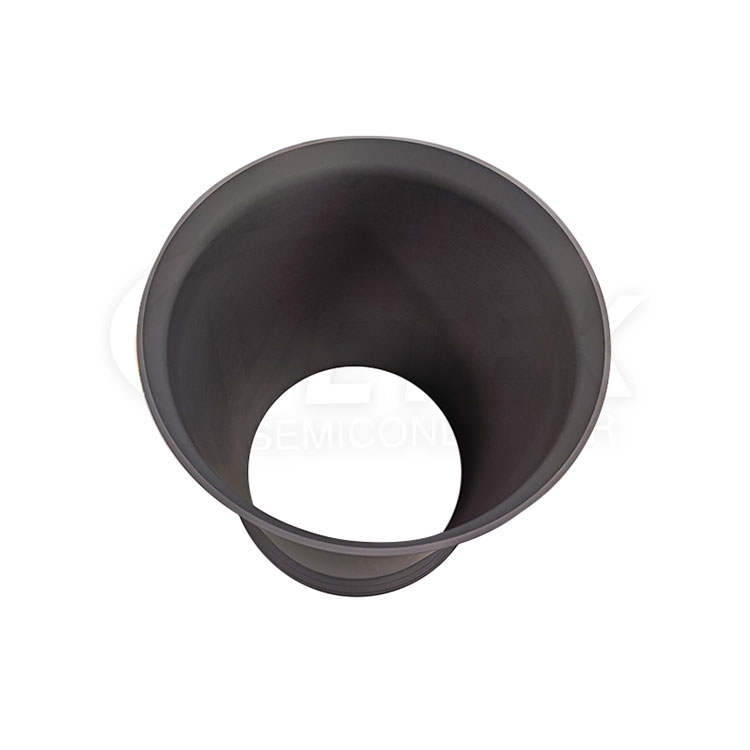

CVD SICグラファイトシリンダー

Vetek SemiconductorのCVD SIC Graphiteシリンダーは、半導体機器で極めて重要であり、高温および圧力設定の内部成分を保護するための原子炉内の保護シールドとして機能します。それは効果的に化学物質と極端な熱に対してシールドし、機器の完全性を維持します。例外的な摩耗と耐食性により、挑戦的な環境での長寿と安定性が保証されます。これらのカバーを使用すると、半導体デバイスのパフォーマンスが向上し、寿命が長くなり、メンテナンスの要件と損傷のリスクを軽減します。お問い合わせください。

もっと見る >> お問い合わせを送信 >>

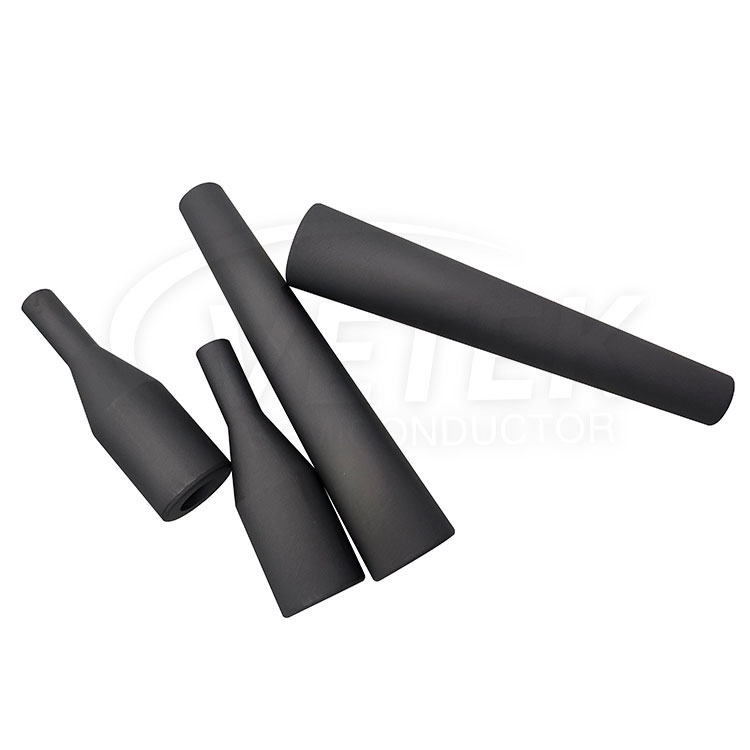

CVD SiC コーティングノズル

CVD SICコーティングノズルは、半導体製造中にシリコン炭化物材料を堆積するためのLPE SICエピタキシープロセスで使用される重要な成分です。これらのノズルは、通常、高温で化学的に安定した炭化物材料で作られており、過酷な処理環境での安定性を確保しています。均一な堆積のために設計された彼らは、半導体アプリケーションで成長したエピタキシャル層の品質と均一性を制御する上で重要な役割を果たします。あなたのさらなるお問い合わせを歓迎します。

もっと見る >> お問い合わせを送信 >>

中国の専門家炭化ケイ素エピタキシーメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化ケイ素エピタキシーを購入したい場合でも、メッセージを残すことができます。
