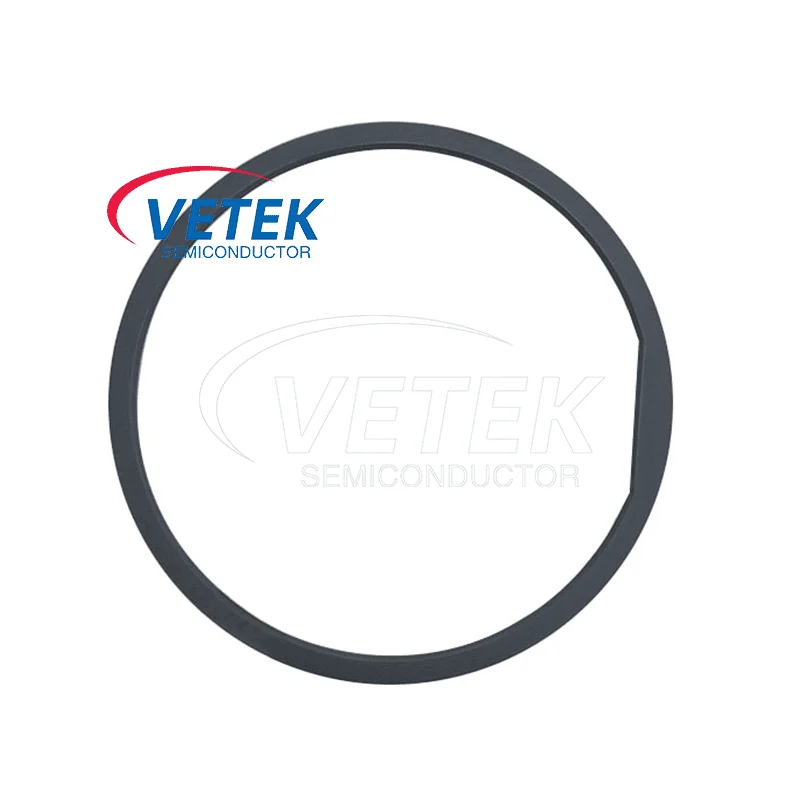

CVD SiCコーティングリングはハーフムーンパーツの重要なパーツの一つです。他の部品とともにSiCエピタキシャル成長反応室を形成します。 VeTek Semiconductor は、CVD SiC コーティング リングの専門メーカーおよびサプライヤーです。お客様の設計要件に応じて、対応するCVD SiCコーティングリングを最も競争力のある価格で提供できます。 VeTek Semiconductor は、中国における長期的なパートナーとなることを楽しみにしています。

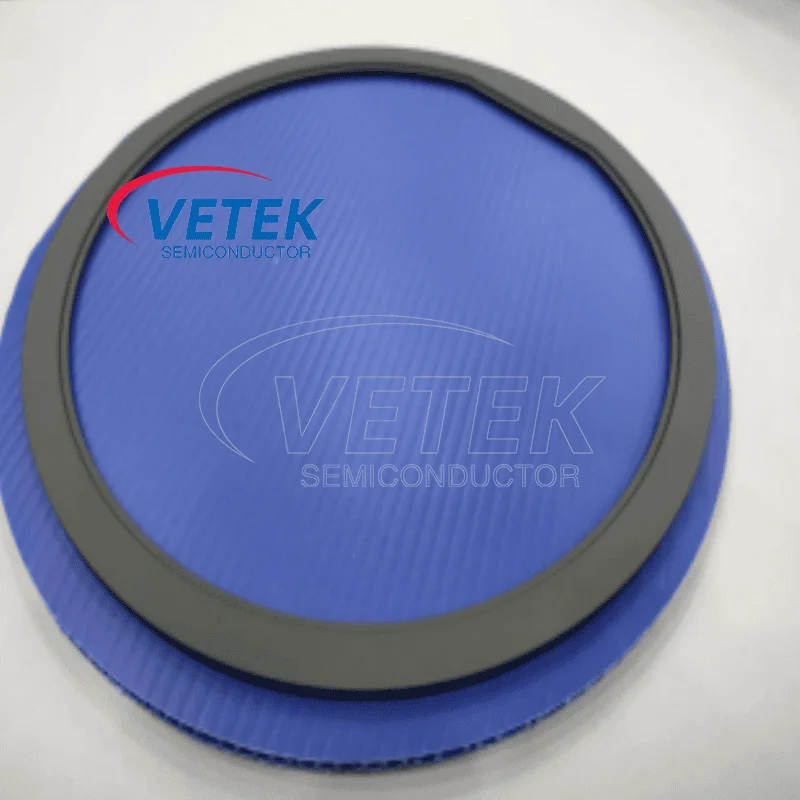

半月部品には多くの小さな部品があり、SICコーティングリングはその1つです。CVD SICコーティング高純度グラファイトリングの表面にCVD法によりCVD SiCコーティングリングを得ることができます。 SiCコーティングを施したSiCコーティングリングは、耐高温性、優れた機械的特性、化学的安定性、良好な熱伝導性、良好な電気絶縁性、優れた耐酸化性などの優れた特性を備えています。CVD SiCコーティングリングとSiCコーティング葬儀屋一緒に働きます。


SiC coating ring and cooperating susceptor

SICコーティングリングと協力葬儀屋

CVD SiCコーティングリングの機能:



  ●   流れ分布: SiC コーティング リングの幾何学的デザインは、均一なガス流域の形成に役立ち、反応ガスが基板の表面を均一に覆うことができ、均一なエピタキシャル成長を保証します。


  ●  熱交換と温度均一性:CVD SICコーティングリングは、優れた熱交換性能を提供し、それによりCVD SICコーティングリングと基質の均一な温度を維持します。これにより、温度変動によって引き起こされる結晶欠陥を回避できます。


  ●  インターフェイスブロッキング: CVD SiC コーティングリングは反応物の拡散をある程度制限し、特定の領域で反応させ、高品質の SiC 結晶の成長を促進します。


  ●  サポート機能:CVD SICコーティングリングは、下のディスクと組み合わせて、高温および反応環境での変形を防ぎ、反応チャンバーの全体的な安定性を維持するために安定した構造を形成します。


Vetek Semiconductorは、顧客に高品質のCVD SICコーティングリングを提供し、顧客が最も競争力のある価格でソリューションを完了するのを支援することに常に取り組んでいます。必要なCVD sicコーティングリングの種類に関係なく、Vetek半導体にお気軽にご相談ください!


CVD SICフィルムクリスタル構造のSEMデータ:


CVD SIC FILM CRYSTAL STRUCTURE

CVD sicコーティングの基本的な物理的特性:


CVD SICコーティングの基本的な物理的特性
財産
典型的な値
結晶構造
FCCβ相多結晶、主に(111)配向
密度
3.21 g/cm³
硬度
2500ビッカーズの硬度(500g負荷)
穀物サイズ
2〜10mm
化学純度
99.99995%
熱容量
640 J・kg-1・k-1
昇華温度
2700℃
曲げ強度
415MPa RT 4点
ヤング率
430 GPA 4PTベンド、1300℃
熱伝導率
300W・m-1・k-1
熱膨張(CTE)
4.5×10-6K-1
