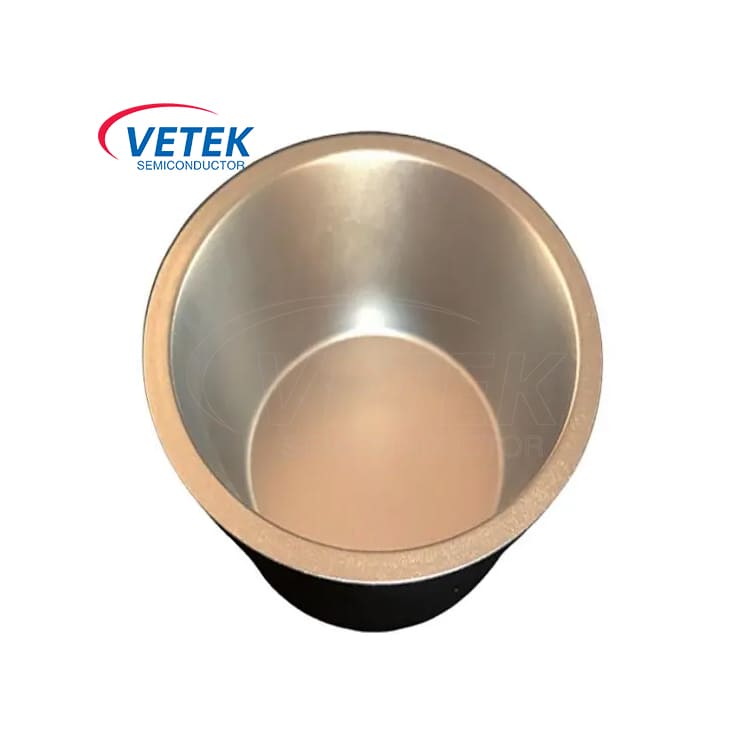

TACコーティングるつぼ
  • TACコーティングるつぼTACコーティングるつぼ

TACコーティングるつぼ

中国のプロのTACコーティングるつぼサプライヤーおよびメーカーとして、Vetek半導体のTACコーティングるつぼは、優れた熱伝導率、優れた化学的安定性、耐食性の強化を伴う半導体の単結晶成長プロセスで、かけがえのない役割を果たします。さらにお問い合わせください。

半導体を扱いますCVD TACコーティングるつぼ通常、PVTメソッドSIC単結晶成長プロセスで次の重要な役割を果たします。


PVTメソッドは、SICシードクリスタルをTACコーティングされたるつぼの上に配置し、SIC粉末をるつぼの底に原料として配置することを指します。高温と低圧の閉じた環境では、SIC粉末は昇華し、温度勾配と濃度の違いの作用の下で、SICパウダー種子結晶の近くに移動し、再結晶後に超飽和状態に到達します。したがって、PVTメソッドは、SIC結晶サイズと特定の結晶形の制御可能な成長を達成できます。


●結晶成長の熱安定性

Vetek半導体TACコーティングされたるつぼは、優れた熱安定性(2200以下の安定性のままである可​​能性があります)を備えており、単結晶の成長に必要な非常に高い温度でも構造の完全性を維持するのに役立ちます。この物理的特性により、SICコーティングされたグラファイトるつぼが結晶成長プロセスを正確に制御できるようになり、その結果、非常に均一で欠陥のない結晶ができます。


●優れた化学バリア

TACコーティングされたるつぼは、Tantalum Carbide Coatingを高純度グラファイトのるつぼと組み合わせて、SIC単結晶の成長中に一般的に遭遇する広範囲の腐食性化学物質と溶融材料に優れた耐性を提供します。この特性は、最小限の欠陥で高品質の結晶を達成するために重要です。


●安定した成長環境のための振動の減衰

TACコーティングされたるつぼの優れた減衰特性は、グラファイトるつぼ内の振動と熱ショックを最小限に抑え、安定した制御された結晶成長環境にさらに寄与します。これらの潜在的な干渉源を緩和することにより、TACコーティングにより、欠陥密度が低下し、最終的にデバイスの収率が増加し、デバイスの性能が向上する、より大きく、より均一な結晶の成長が可能になります。


●優れた熱伝導率

Veteksemiconのコーティングされたるつぼは優れた熱伝導率を持っているため、グラファイトのるつぼが熱を迅速かつ均等に伝達するのに役立ちます。これにより、結晶成長プロセス全体で温度の正確な制御が決定され、熱勾配によって引き起こされる結晶欠陥が最小限に抑えられます。


微視的な断面の炭化物(TAC)コーティング

Tantalum carbide (TaC) coating on a microscopic cross-section


の物理的特性炭化物コーティング

TACコーティングの物理的特性
密度
14.3(g/cm³)
特定の放射率
0.3
熱膨張係数
6.3*10-6/k
硬度(hk)
2000 HK
抵抗
1×10-5オーム*cm
熱安定性
<2500℃
グラファイトサイズの変更
-10〜-20um
コーティングの厚さ
≥20um典型的な値(35um±10um)

Vetek半導体生産ショップ

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
