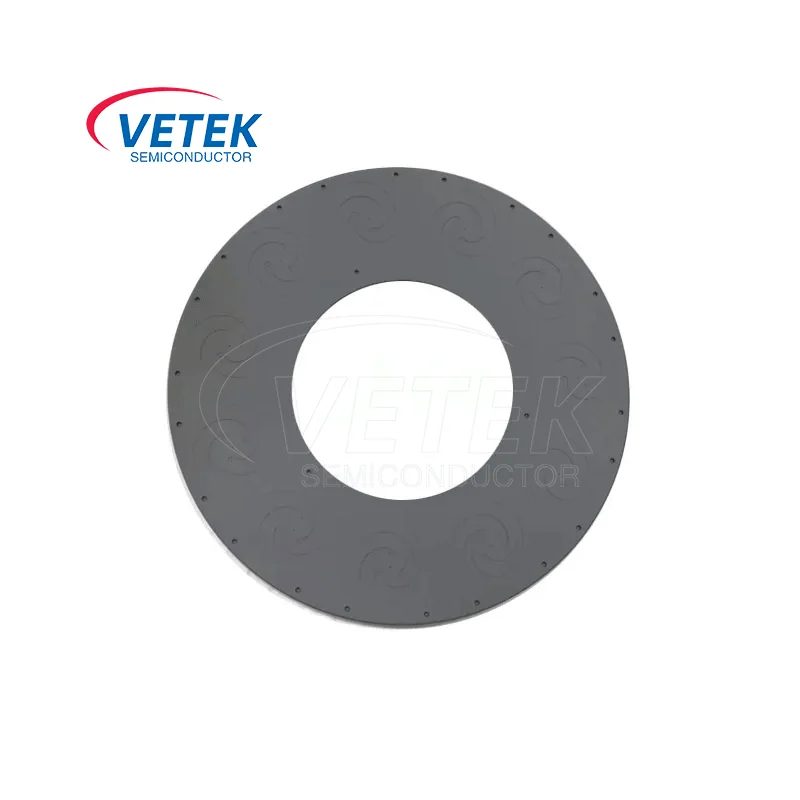

AIXTRON MOCVDサポート者

によって生産されたサセプターヴェテック セミコンダクターグラファイト基板と炭化ケイ素 (SiC) コーティング材料で作られています。 SiC 材料は高い耐摩耗性、耐食性、非常に高い硬度を備えているため、過酷なプロセス環境での使用に特に適しています。したがって、Vetek Semiconductor が製造するサセプタは、追加の表面処理なしで高温 MOCVD プロセスに直接使用できます。

サセプタは、半導体製造、特に薄膜堆積プロセス用の MOCVD 装置の重要なコンポーネントです。主な役割は、Aixtron SiCレシーバーMOCVDプロセスでは、半導体ウエハを搬送し、均一な熱分布と反応環境を提供することで、均一かつ高品質な薄膜を成膜し、高品質な薄膜製造を実現します。

AIXTRON MOCVDサポート者通常、半導体ウェーハのベースをサポートおよび修正して、堆積プロセス中にウェーハの安定性を確保するために使用されます。同時に、AIXTRON MOCVD受容器の表面コーティングは、非常に熱的に導電性材料である炭化シリコン（SIC）で作られています。 SICコーティングは、ウェーハの表面の均一な温度を保証し、高品質のフィルムを入手するには均一な加熱が不可欠です。

さらに、AIXTRON MOCVDサポート者私たちは、材料の最適化された設計を通じて、反応性ガスの流れと分布を制御する上でより大きな役割を果たします。渦電流と温度勾配を避けて、均一なフィルム堆積を実現してください。

さらに重要なことは、MOCVDプロセスでは、炭化シリコン（SIC）コーティング材料に耐性抵抗があるため、ヴェテック セミコンダクター'sAIXTRON MOCVDサポート者高温や腐食性ガスにも耐えられます。

の基本的な物理的特性SICコーティング:

Vetek半導体ウェーハボートショップ:

半導体チップエピタキシー産業チェーンの概要:
