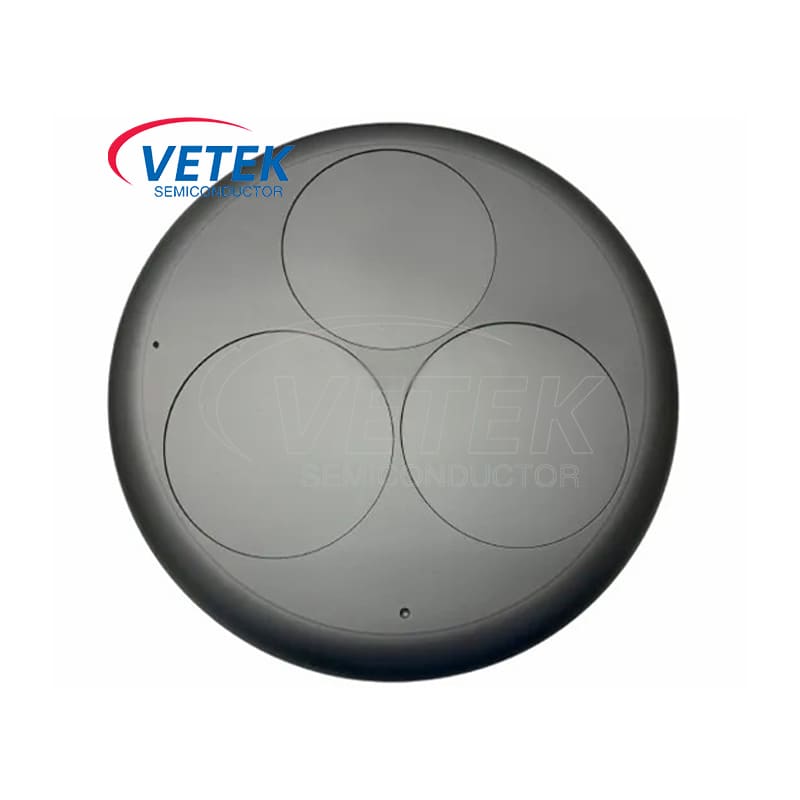

Veeco Mocvdプロビデンス

半導体veeco mocvdウェーハ容疑者は重要なコンポーネントであり、ウルトラピアグラファイトを使用して細心の注意を払って設計されています炭化シリコン（SIC）コーティング。これSICコーティング多くの利点を提供し、最も顕著に基質への効率的な熱伝達を可能にします。基板全体で最適な熱分布を達成することは、均一な温度制御に不可欠であり、半導体デバイスの製造で重要な一貫した高品質の薄膜堆積を確保します。

技術的なパラメーター

材料特性のマトリックス

キーインジケータVetek標準的な従来のソリューション

基本材料純度6N等造積グラファイト5N成形グラファイト

CTEマッチング度（25-1400℃）Δα≤0.3×10⁻⁶/kΔα≥1.2×10⁻⁶/ k

熱伝導率 @800℃110w/m・k 85 w/m・k

表面粗さ（RA）≤0.1μm≥0.5μm

酸性耐性（pH = 1@80）1500サイクル300サイクル

コアアドバンテージの再構成

熱管理革新

原子CTEマッチング技術

Japan Toyo Carbon Graphite/SGL基板 +勾配SICコーティング

熱サイクル応力は82％減少しました（割れずに1400℃500サイクル測定）

インテリジェントなサーマルフィールド設計

12-ゾーン温度補償構造：φ200mmウェーハの表面で±0.5の均一性を達成する

動的熱応答：温度勾配≤1.2℃/cm 5°/s加熱速度

化学保護システム
トリプルコンポジットバリア

50μmの密なSIC主な保護層

nanotac遷移層（オプション）

気相浸潤密度

ASTM G31-21によって検証：

CLベース腐食率<0.003mm/年

NH3は、粒界の腐食なしで1000Hで露出しました

インテリジェントな製造システム

デジタルツイン処理

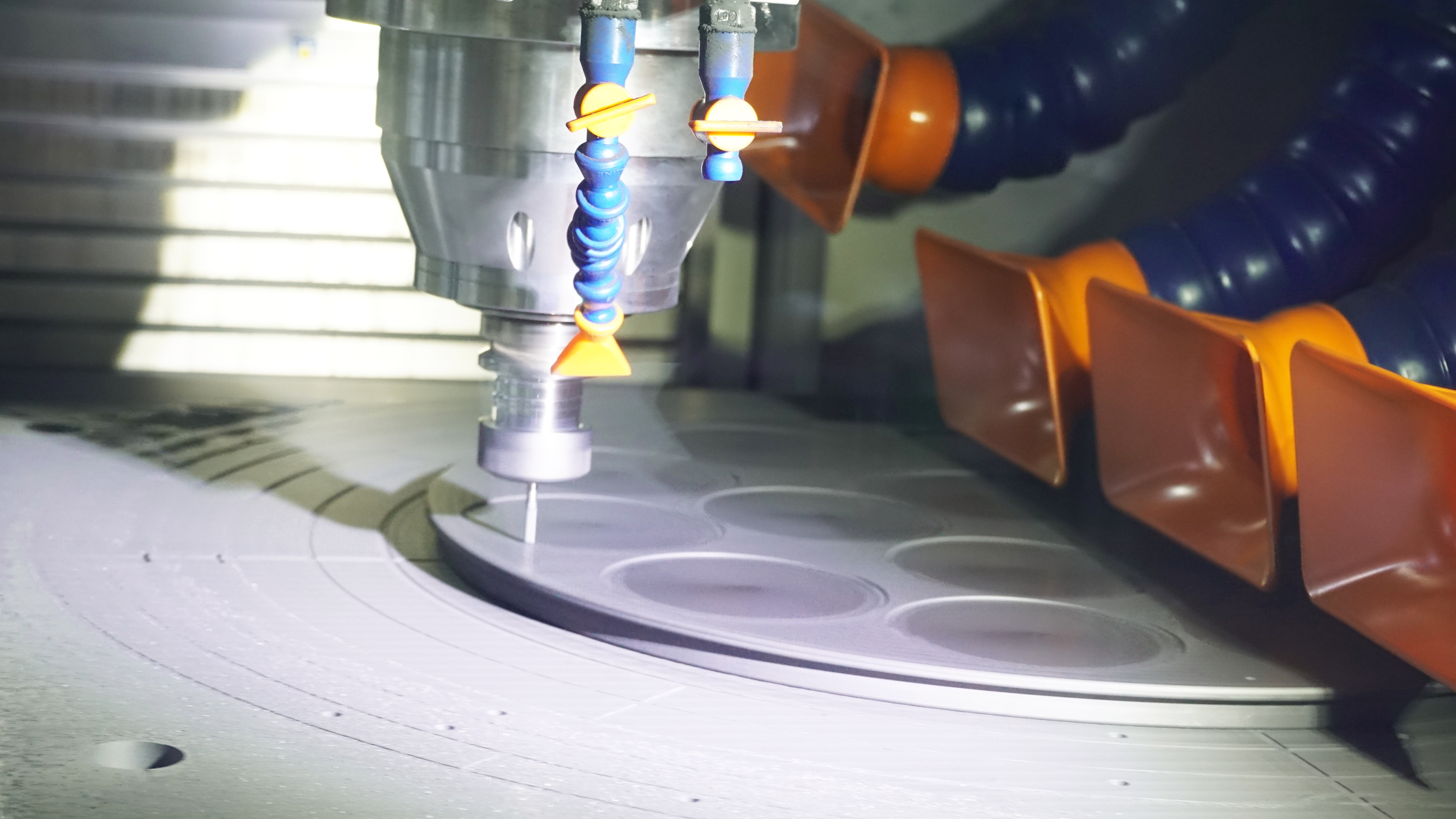

5軸加工センター：位置精度±1.5μm

オンライン3Dスキャン検査：100％フルサイズの確認（ASME Y14.5に従って）

シナリオベースの値プレゼンテーション

第3世代の半導体大量生産

アプリケーションシナリオプロセスパラメーター顧客の利点

Gan Hemt 6インチ /150μmエピタキシャル2次元電子ガス密度変動<2％

SIC MOSFET Cドーピング均一性±3％しきい値電圧偏差は40％減少します

マイクロLED波長均一性±1.2nmチップビンレートは15％増加しました

メンテナンスコストの最適化

洗浄期間は3回延長されます：HF：HNO₃= 1：3高強度クリーニングがサポートされています

スペアパーツ寿命予測システム：AIアルゴリズムの精度±5％

vetek半導体Veoeco Mocvd scomptor Shops:
