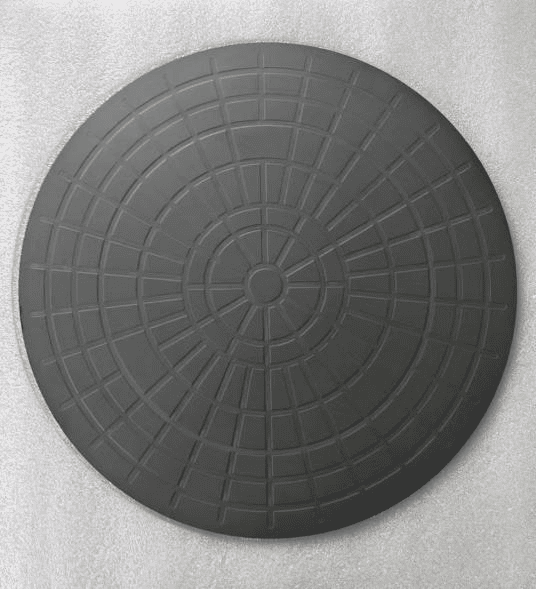

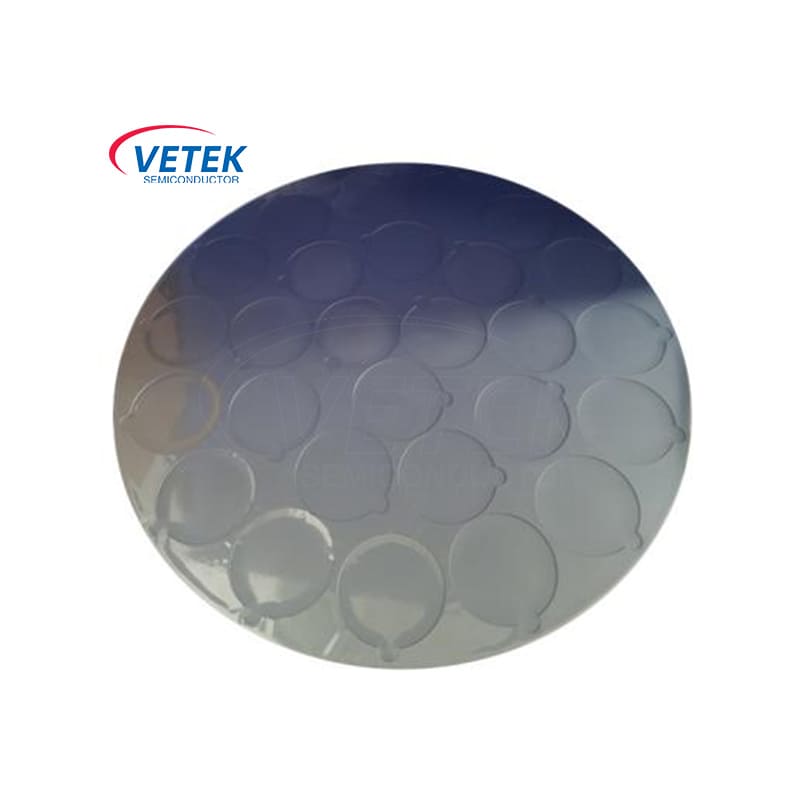

sicコーティングされたe-chuck

窒化ガリウム（GAN）が第3世代の半導体のコア材料になると、5G通信ベースステーション、電源モジュール、LEDデバイスなど、高周波、高出力、オプトエレクトロニックフィールドでのアプリケーションが拡大し続けます。ただし、特にエッチングプロセスでは、半導体製造では、ウェーハベアリングツールの非常に高い技術基準を提案する、高温、高化学腐食環境、非常に高い精密プロセス要件にさらされる必要があります。

Vetek SemiconductorのSICセラミックパレットは、Gan Waferエッチング用に設計されており、製造プロセスをサポートするために高い純度、優れた熱、耐薬品性を提供します。 これは、プラズマエッチング（ICP/RIE）プロセスに適しており、最新の半導体製造装置で理想的な選択肢です。

コア強み

1。高純度SICセラミック材料

化学物質の安定性：材料の純度は99.5％以上であり、Gan Waferに汚染はありません。

高硬度と耐摩耗性：ダイヤモンドに近い硬度は、高頻度の使用に耐えることができ、目に見えない変化、傷に耐えることができます。

2。優れた熱性能

高い熱伝導率、GAN一致した熱膨張係数（CTE）：エッチングプロセスでのウェーハ亀裂のリスクを減らします。

3。超化学腐食抵抗

フッ化物、塩化物、その他の腐食性ガス環境の高濃度で長い間機能する可能性があります。

4。精密設計と機械加工

表面の粗さと平坦性は、滑らかなウェーハ配置とエッチングの均一性を確保し、高精度のプロセス要件を満たします。

寸法、溝、固定穴、その他の構造は、顧客の要件に従ってカスタマイズできます。

SICコーティングされたE-Chuckアプリケーションのフィールド

●プラズマエッチング（ICP/RIE）

GAN、SIC、その他の材料のエッチングプロセスに適した、高温および高化学腐食環境でのウェーハ固定とサポートを提供します。

●ウェーハの転送と保管

製造プロセスにおけるウェーハの安全性を保護するために、非常にフラットで汚染のないプラットフォームを提供します。

カスタマイズされたサービス

Vetek Semiconductorは、特定のプロセスのニーズを満たすためにカスタマイズされたサービスを提供します。

●サイズのカスタマイズ：パレットサイズは、ウェーハサイズ（Ø4〜12インチ）に従ってカスタマイズできます。

●構造の最適化：サポートグルーブ、ポジショニングホール、固定点、その他の構造のカスタマイズ。

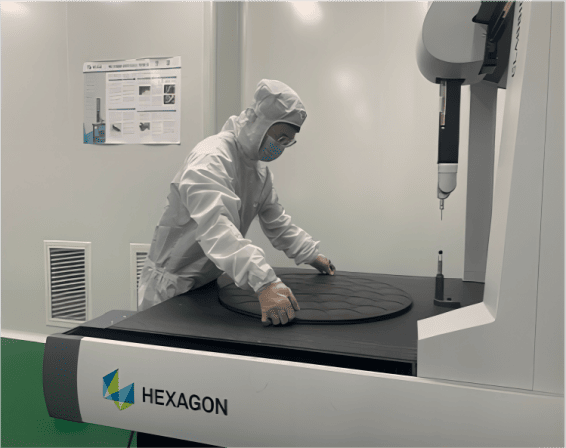

それは半導体ですSICコーティングされたE-Chuck製品ショップ：
