一般的な製品情報
製品取引条件
最小注文数量: 交渉次第 価格: カスタマイズされた見積もりに関するお問い合わせ 梱包詳細: 標準輸出パッケージ 納期: 納期:注文確認後30~45日 支払い条件: T/T 供給能力: 500個/月

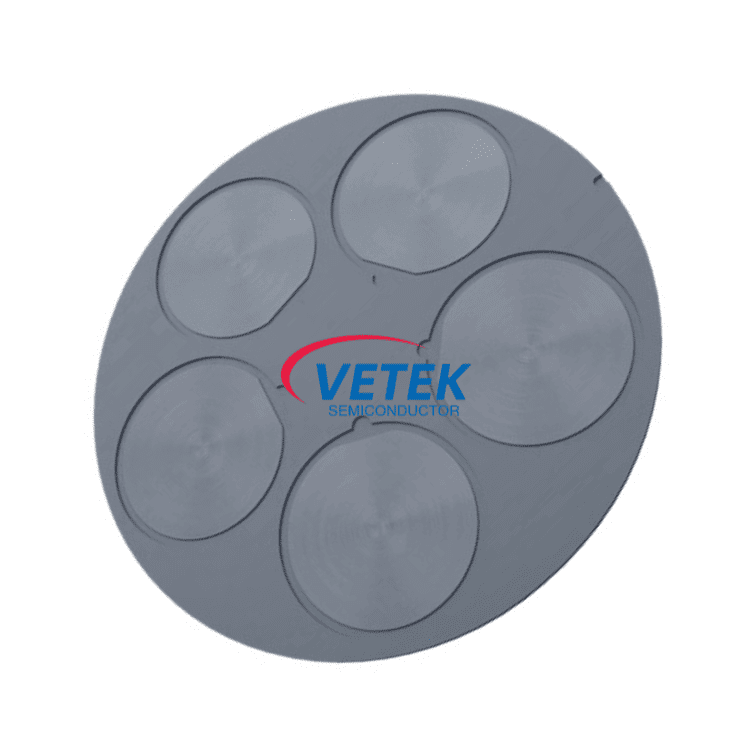

応用: Veteksemicon LED エッチング用炭化ケイ素キャリア プレートは、LED エッチング プロセス用に特別に設計されています。優れた耐食性と安定性により、お客様の歩留まりを大幅に向上させ、全体的なコストを削減するのに役立ちます。
提供できるサービス: 顧客アプリケーションのシナリオ分析、材料のマッチング、技術的な問題解決。
会社概要: Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。
1. 優れた耐薬品性
LED チップのウェットまたはドライ エッチング中、キャリアはフッ化水素酸、硝酸、リン酸などの腐食性の高い化学物質に常にさらされます。従来の石英材料は徐々に侵食され、その結果、表面が粗くなり、粒子が汚染されます。 Veteksemicon 炭化ケイ素キャリアは、その固有の化学的不活性により、さまざまな酸や塩基からの攻撃に効果的に抵抗し、数百サイクルの厳格な処理の後でも表面の完全性と滑らかな仕上げを維持します。これにより、耐用年数が大幅に延長され、プロセス チャンバーの清浄度が維持されます。
2. 優れた高温安定性と寸法精度
半導体プロセスには頻繁な熱サイクルが含まれるため、材料の熱膨張係数 (CTE) が重要になります。当社の炭化ケイ素サセプターは CTE が非常に低く、シリコン ウェーハに完全に適合します。これらは熱応力に効果的に抵抗し、反りや変形を防止しながら、摂氏数百度の持続動作温度でも優れた寸法安定性を維持します。これにより、ウェーハとサセプタ間の均一な接触が保証され、優れたエッチングプロセスの均一性とバッチ間の高い一貫性が保証されます。
3. 高純度・超低汚染
LED エピタキシャル ウェーハは金属不純物に対して非常に敏感です。ほんのわずかな汚れでも、チップの発光効率の低下や歩留まりの低下につながる可能性があります。 Veteksemicon は、超高純度の原材料、高度な焼結プロセスを利用し、製品中の金属イオン不純物を最小限に抑えるために生産環境を厳密に制御しています。このソースからの純度の妥協のない追求により、繊細な光電子デバイスに最も信頼性の高い保護が提供され、製品の歩留まりと性能の向上に直接貢献します。
4. 優れた機械的特性と長寿命
炭化ケイ素は、優れた硬度と耐摩耗性を備えています。グラファイトコンポーネントと比較して、塵や粒子の損失の影響を受けにくく、石英コンポーネントと比較して、より大きな機械的ストレスや動作中の偶発的な衝突に耐えることができます。これらの堅牢な物理的特性により、Veteksemicon キャリアは日常の頻繁な取り扱い、洗浄、輸送に耐えることができ、計画外のダウンタイムや破損によるスペアパーツのコストが大幅に削減され、その結果、顧客の耐用年数が長くなり、総所有コストが削減されます。
5. エコロジカルチェーン検証の承認
私のライバル LED エッチング用炭化ケイ素キャリア プレートのエコロジカル チェーン検証は、原材料から製造までをカバーし、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を確保するための多数の特許技術を備えています。
●MOCVD法で成長させたGaN系LEDエピタキシャルウエハのエッチング工程
● LEDチップ製造におけるドライエッチング(ICP、RIE)キャリアプレート
● LEDチップ製造におけるウェットケミカルエッチングキャリアプレート
●その他、腐食性の高い高温環境で半導体材料を処理する必要がある場合
詳細な技術仕様、ホワイト ペーパー、またはサンプル テストの手配については、当社のテクニカル サポート チームにお問い合わせいただき、Veteksemicon がどのようにプロセス効率を向上できるかを検討してください。

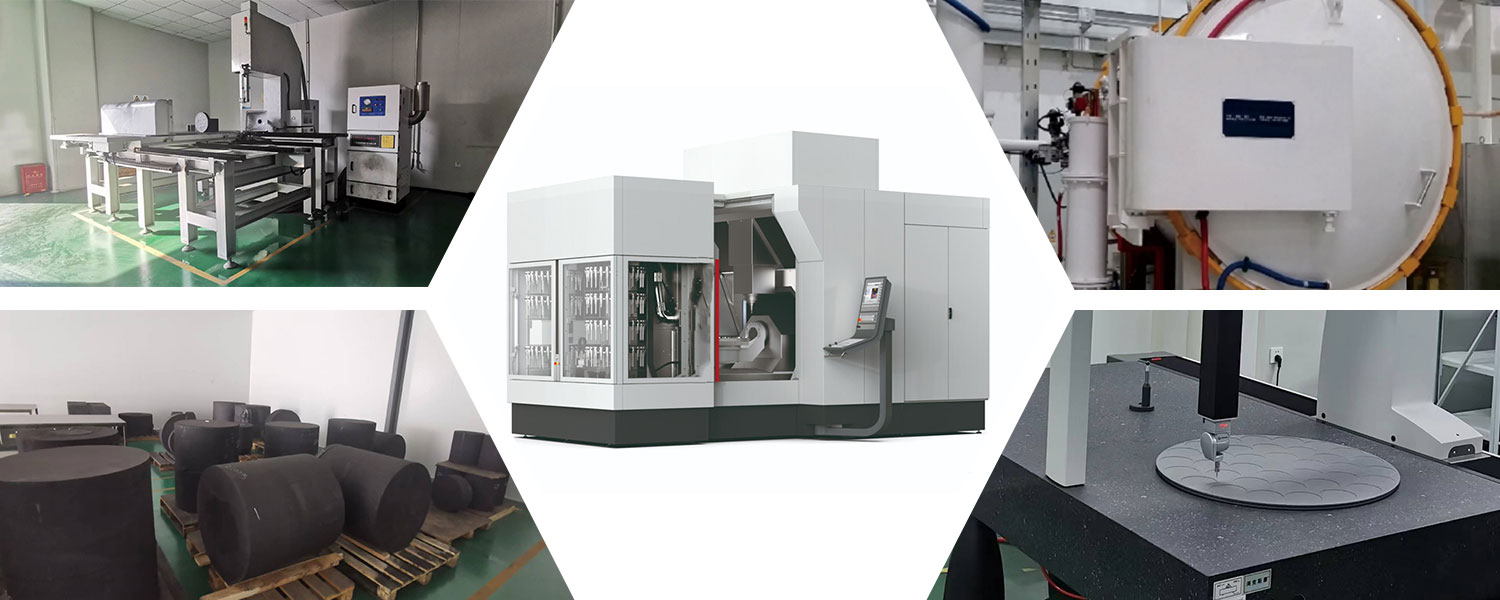

私のライバル 製品ショップ
