物理蒸着

Vetek Semiconductor は、物理蒸着プロセスにおける先進的な半導体材料を供給する中国のメーカーです。SICコーティングされたるつぼ、ガラスの炭素るつぼ、SiCコーティンググラファイトヒーター、電子ビーム銃蒸発るつぼ。

PVDプロセスの基本原則

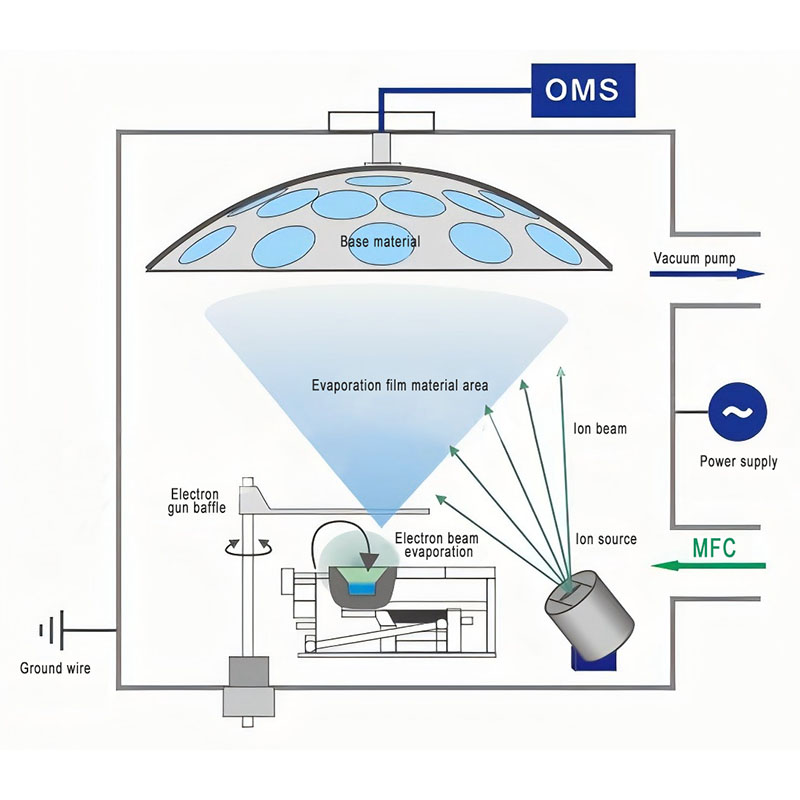

物理蒸着プロセスには通常、蒸着、スパッタリング、イオン プレーティングなどのさまざまな特定の方法が含まれます。使用する方法に関係なく、物理蒸着の基本原理は、高温加熱またはイオン衝撃によってソースから材料を蒸発させることです。気化した物質は、真空または低圧環境内で原子または分子の形で移動し、基板の表面に凝縮して薄膜になります。このプロセスは主に物理的手段によって行われるため、材料の純度に対する化学反応の影響が回避されます。

物理蒸着技術の利点

高純度と高密度: PVD ​​蒸着膜は通常、純度が高く密度が高いため、耐摩耗性、耐食性、硬度などのコーティングの性能を大幅に向上させることができます。

強いフィルムの接着: PVDプロセスにより、基材上に強力な接着力を備えた皮膜を形成することができ、使用中に皮膜が剥がれにくくなり、製品の耐用年数が長くなります。

幅広い材質選択：PVDテクノロジーは、金属、セラミック、合金などのさまざまな材料に適用でき、導電性、絶縁、熱耐性、酸化防止コーティングなど、さまざまな機能コーティングを準備できます。

環境保護と持続可能性：化学蒸気堆積（CVD）などのプロセスと比較して、物理蒸気堆積（PVD）プロセスはより環境に優しいものであり、有害なガスの生成を伴わず、環境への汚染を減らします。

PVD技術の応用

半導体産業：半導体製造では、薄膜電極、拡散障壁、金属相互接続の調製に物理的蒸気の堆積がよく使用され、成分が良好な導電率と安定性を確保します。

光学デバイス: 物理蒸着技術は、ミラーやレンズの反射防止コーティングなどの光学コーティングや、光学デバイスの性能を向上させる光学フィルターの製造に広く使用されています。
