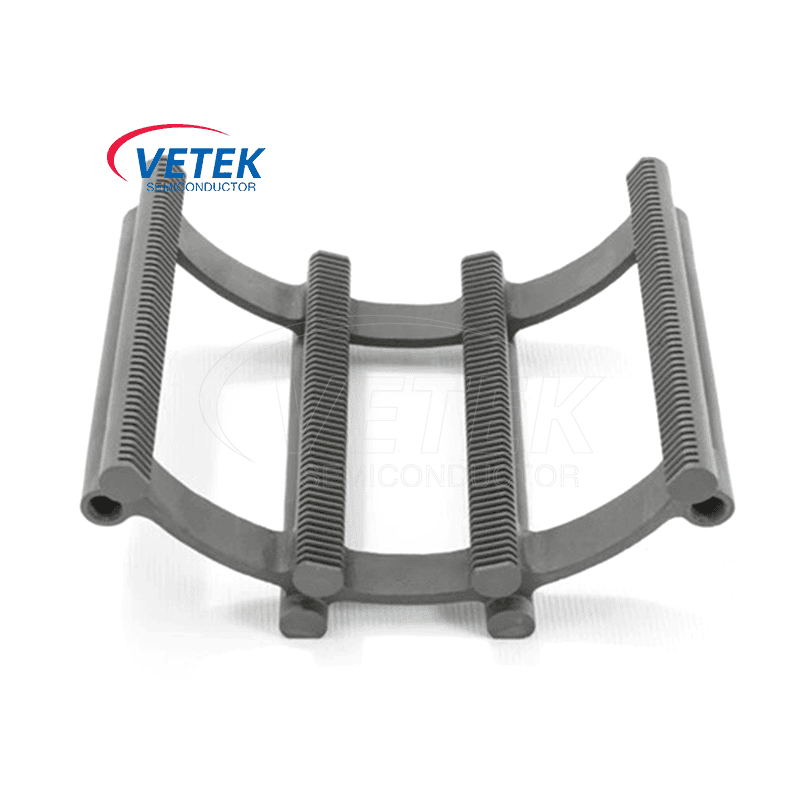

Vetek半導体SICセラミックウェーハボートシリコンカーバイドテクノロジーの最先端のイノベーションを例示し、高性能ウェーハ処理のための堅牢なソリューションを提供します。そのシリコン炭化物の構造により、優れた耐久性と熱応力に対する並外れた耐性が保証され、現代の製造環境の極端な条件に耐えることができます。高温から厳しいプラズマ爆撃まで、炭化シリコンウェーハボートはその構造的完全性を維持し、長期にわたって一貫した信頼できる操作を確保します。
E優れた性能のためにngineerされたSICセラミックウェーハボートは、化学腐食に対する顕著な耐性を示し、これは、攻撃的な化学物質と反応性プラズマへの暴露が必要な用途に最適です。この属性は、材料の純度と安定性を維持することが最重要である拡散、酸化、アニーリングなどのプロセスにとって重要です。 SICセラミックスウェーハボートの摩耗や変形に抵抗する能力は、その魅力をさらに強化し、ウェーハの生産シナリオを要求する際の信頼できる資産であり続けることを保証します。
優れた熱伝導率により、SICウェーハボートは熱を効率的に放散し、ウェーハ加工中に均一な温度分布を促進します。この特性は、結晶の成長やその他の温度に敏感な操作において特に有益であり、ウェーハの損傷のリスクを最小限に抑え、製品の収量の強化に貢献しています。その高い負荷を負担する容量により、曲げたり反りをかけずに大幅なウェーハ負荷に対応し、生産プロセス全体で正確なアライメントと取り扱いを確保できます。
太陽電池の生産では、SICボートは次のような重要な段階をサポートしています結晶の成長と拡散、エネルギー変換効率の向上に貢献します。半導体製造では、次世代デバイスに必要な高純度を維持する上で重要なコンポーネントです。さらに、エレクトロニクスの製造におけるその役割は、最適な生産成果を達成する際の汎用性と信頼性を強調しています。
GraphiteやCeramicsなどの従来の材料と比較して、SIC Carbide Ceramics Wafer Boatは比類のない利点を提供します。機械的摩耗に対する寿命と抵抗は、メンテナンスの要件と運用上の中断を大幅に減らし、コスト削減と生産性の向上をもたらします。材料の高い熱および化学物質の安定性により、さまざまな挑戦的な環境で代替案よりも優れています。
Vetek Semiconductorは、すべての製造プロセスに独自の要件があることを理解しています。そのため、SICセラミックウェーハボートの包括的なカスタマイズオプションを提供しています。この適応性により、多様な製造セットアップへのシームレスな統合が保証され、特定のニーズに合わせた最適なパフォーマンスが可能になります。
Vetek Semiconductorを選択するということは、炭化シリコンの革新の境界を推進することを約束する会社と提携することを意味します。品質、パフォーマンス、顧客満足度に重点を置いて、半導体業界の厳しい需要を満たすだけでなく上回る製品を提供します。高度な効率性、信頼性、成功を達成するのを手伝いましょう。sic炭化シリコンセラミックsウェーハボートソリューション。
