SiC結晶成長用高純度SiCパウダー
  • SiC結晶成長用高純度SiCパウダーSiC結晶成長用高純度SiCパウダー
  • SiC結晶成長用高純度SiCパウダーSiC結晶成長用高純度SiCパウダー

SiC結晶成長用高純度SiCパウダー

VeTek Semiconductor は、高収率の SiC 結晶成長 (PVT プロセス)、半導体基板の製造、および高度な機能性セラミックス向けに特別に調整されたプレミアムグレードの高純度炭化ケイ素 (SiC) パウダーを提供します。超高純度の精製技術によって処理された当社の高純度 SiC 原料は、極めて低い微量金属レベル、再現可能な昇華性能、および厳格な半導体製造要件を満たすバッチ間の品質の一貫性を実現します。

1. 主な特徴

· 高純度レベル:純度能力は最大 99.9999% (6N グレード) に達します。

· 超低金属不純物:SiC結晶成長用に最適化された微量金属汚染を最小限に抑えます。

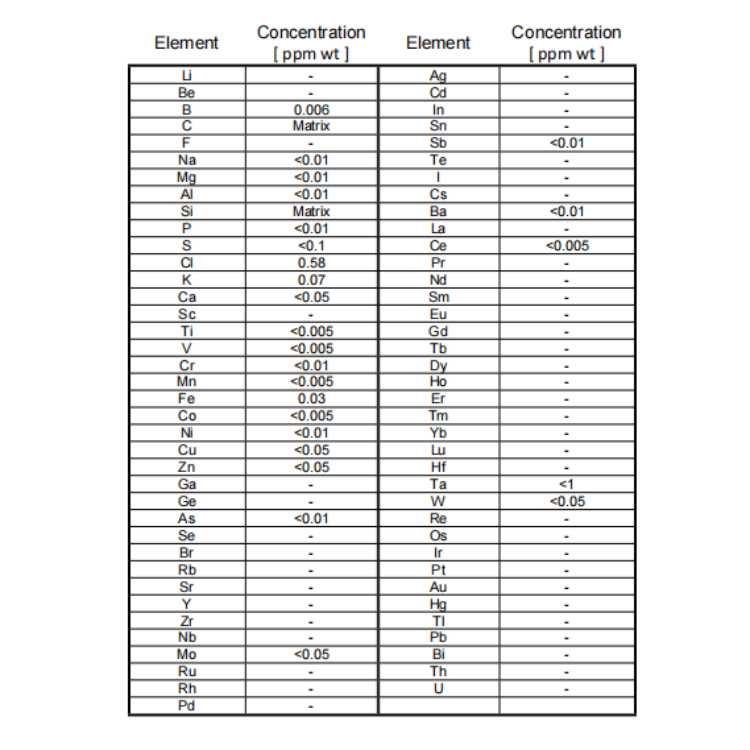

· 完全な透明性:すべてのバッチで利用可能な完全な GDMS (グロー放電質量分析) 試験データ。

· 安定した熱性能:PVT 成長実行中の予測可能性が高く均一な昇華挙動。

· 制御された粒度分布:粒度測定は一貫した充填密度を維持するために注意深く監視されています。

· カスタマイズされた配合:ご要望に応じて、カスタムの粒子サイズと分布曲線も利用可能です。

· 半導体品質基準:半導体グレードの品質管理システムのもとで厳密に製造されています。

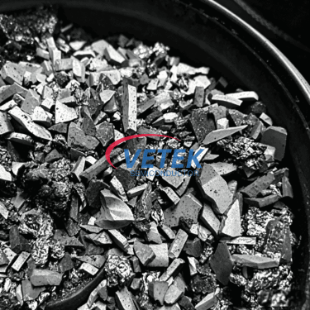

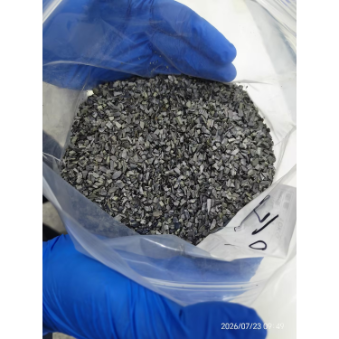

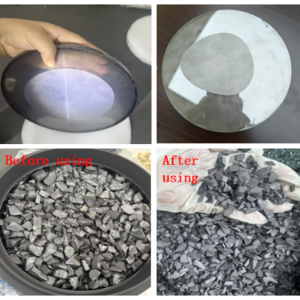

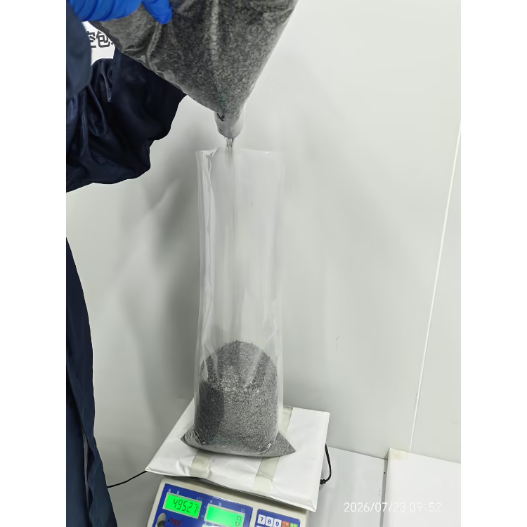

2. 商品ビジュアル


3. 技術仕様

財産
代表値
材料
炭化ケイ素(SiC)
純度
99.99% – 99.9999%
純度グレード
4N~6N+
結晶構造
α-SiC
粒子サイズ
カスタマイズ可能 (例: 微細メッシュから粗いメッシュ)
不純物分析
完全な GDMS レポートを提供

4. アプリケーション

· PVT SiC 結晶成長:導電性と半絶縁性のSiCインゴット。

・半導体基板:ウエハ基板&エピタキシャル加工原料。

· ハイエンドの熱コンポーネント:先進的なセラミックコンポーネントとサセプターコーティング。

· 研究開発アプリケーション:次世代パワーエレクトロニクス研究と高周波デバイス。


5. VeTek Semiconductor を選ぶ理由?

· 独自の精製:高度な精製技術により、単結晶成長において最大 6N の純度が実現します。

· 厳格な品質管理:厳格な半導体グレードの汚染管理による専用の品質保証。

· カスタマイズの柔軟性:さまざまな PVT 炉るつぼ仕様に適合する柔軟なカスタム粒子サイジング。

・安定したサプライチェーン:安定した長期量産納期を保証する確かな供給力。

· 技術的専門知識:お客様の特定の結晶成長プロセスに合わせた完全な技術サポート。
