微粒子高純度等方性黒鉛
  • 微粒子高純度等方性黒鉛微粒子高純度等方性黒鉛

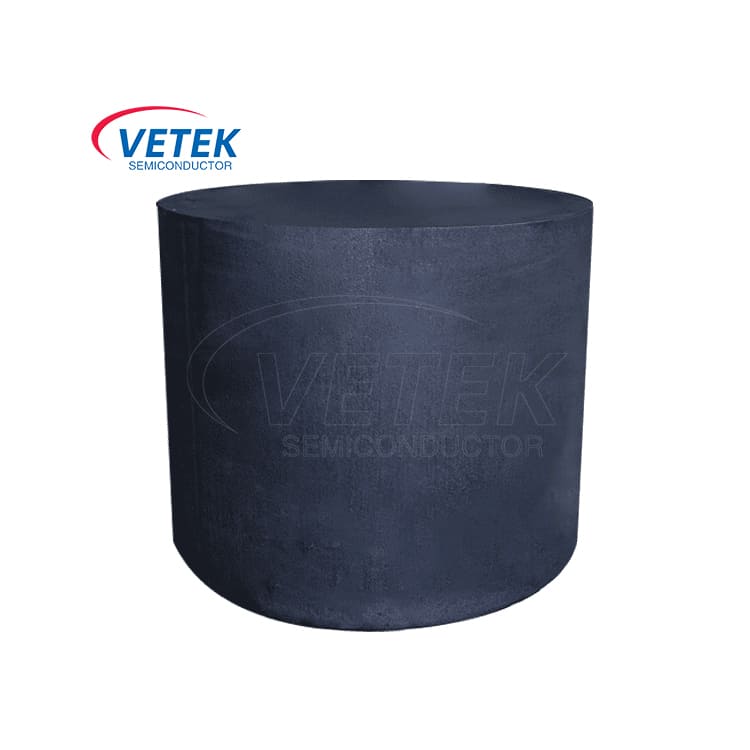

微粒子高純度等方性黒鉛

微粒子高純度等方性グラファイトは、半導体や太陽光発電などのハイエンド用途に必要な材料であり、幅広い市場見通しを持っています。技術の進歩により、VeTek Semiconductor は、微粒子高純度等方性グラファイトを大量に製造および供給で​​きるようになりました。お問い合わせはいつでもお待ちしております。

微粒高純度等方性黒鉛は、天然黒鉛と石油コークスを主原料として等方圧プレスされた特殊黒鉛です。粒子が細かく、機械的強度が高く、嵩密度が高く、純度が高い製品であるため、等方性黒鉛とも呼ばれます。独特の等方性と優れた電気的、熱的、機械的特性で有名です。同時に、微粒子高純度等方性グラファイトは、あらゆる方向でほぼ同一の物理的特性を備えているため、耐用年数が長くなります。


VeTek 微粒子高純度等方性グラファイトは、高強度、優れた耐熱衝撃性、優れた耐食性、優れた電気伝導性と熱伝導性を備えています。最も重要なのは、灰分が非常に低く、5ppm に達します。

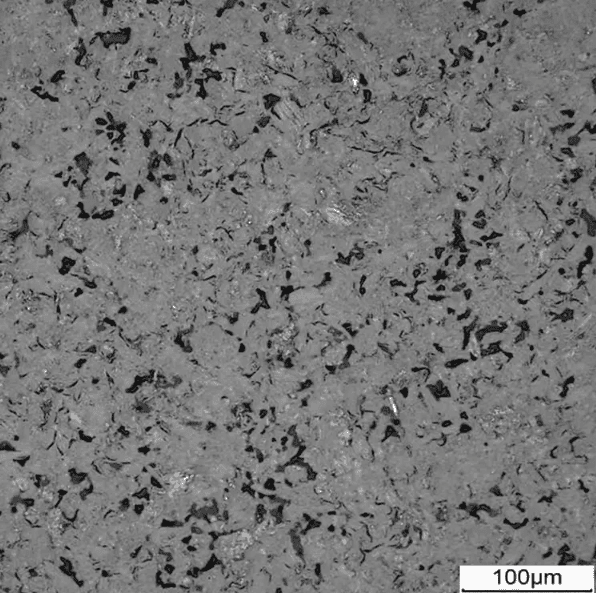

High Purity Isotropic Graphite

微粒子高純度等方性黒鉛


特性に基づいて、細粒高純度の等方性グラファイトは、次の2つのカテゴリに単純に分割できます。

成形方法
圧縮成形
等方性グラファイト
物性
粒径は10~20μmで、一般的には三回焼成黒鉛化物が主流で、密度は約1.80kg/m3、粒子は細かく滑らかで、精密加工に使用でき、「異方性」を持っています。
粒子サイズは5〜20μm、密度は約1.80kg/m3、粒子は細かく滑らかで、精密機械加工に使用でき、「等方性」を持っています。
仕様
製品の仕様は小さく、重量は一般に200kg未満です。市場でより一般的な仕様は330mmx330mmx180mmなどです。
製品の仕様は大きく、重量は一般に500kgを超えています。市場でより一般的な仕様は1160mmx1140mmx260mmなどです。
応用
人工ダイヤモンド、金属製錬、リチウムバッテリー、および太陽光発電(マルチプロダクトシリコン生産用の消耗品)。
半導体、太陽光発電(単結晶シリコン生産のための消耗品)、電気火花、軍事産業、原子力工学。

通常のグラファイトと比較して、微粒粒高純度等方性グラファイトは、体積密度1.70〜2.0g/cmなどのパフォーマンスが高くなります。3(通常のグラファイト製品は1.60〜1.80g/cm3)、40〜100mpaの曲げ強度(通常のグラファイト製品は6〜45mpa)であり、半導体、冶金、治療、電子機器、石油化学、エアロスペース、核エネルギーで広く使用できます。その他のフィールド。シーリングリング、ピストンリング、ベアリング、熱交換器、ブラシ、人工骨、ハートバルブ、ロケットノズルなどにすることができ、非常に重要な産業位置を持っています。

微粒子高純度等方性グラファイトは、いくつかのハイエンド分野でかけがえのない役割を果たしています。


(1)太陽電池および半導体ウェーハのグラファイト

細粒高純度の等方性グラファイトで作られた部分の加熱と熱伝達の温度差は比較的低いです。同時に、その均一な構造は、部品の急速な冷却と加熱によって引き起こされる内部ストレスを大幅に減らすことができるため、製造機器のサービス寿命を延長することができます。したがって、半導体および太陽エネルギー産業では、細粒高純度の等方性グラファイトを使用して、多数のCZ型単結晶垂直プル炉ホットフィールドグラファイト部品(るつぼ、ヒーター、ガイドチューブ、断熱材など)を作成します。現在、Vetek半導体は等方性グラファイトを原料として使用して、グラファイト熱界、3ペタルのグラファイトるつぼ、等張力グラファイトるつぼ、PECVDグラファイトボートなどの関連製品を生産しています。次のような関連製品グラファイト熱場, 三花弁黒鉛るつぼ, 等方黒鉛るつぼ, PECVDグラファイトボート、など。

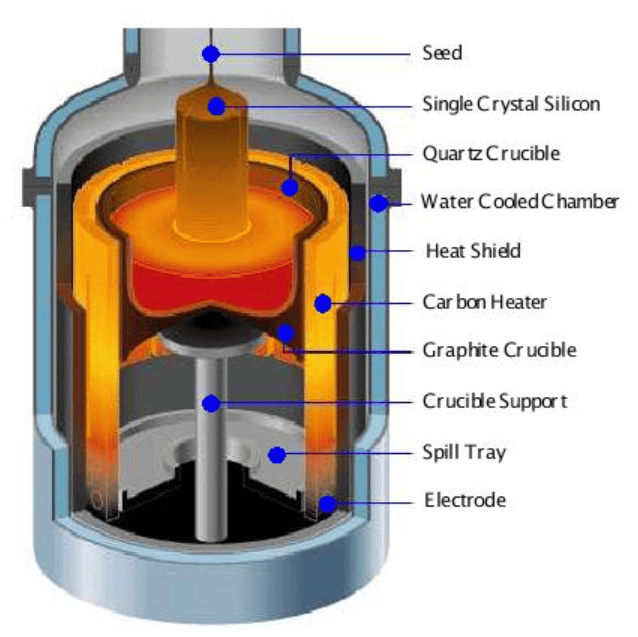

Cz-type single crystal vertical pulling furnace

(2) 放電加工(EDM)用グラファイト

銅電極と比較して、グラファイト電極には次の利点があります。密度が低く、大型の金型の製造に適しています。加工が簡単で、工具の摩耗と電極の消耗を減らすことができます。グラファイトは融点が高く、変形しにくいです。理論的には、グラファイト電極は損失ゼロであり、繰り返し処理する必要はありません。

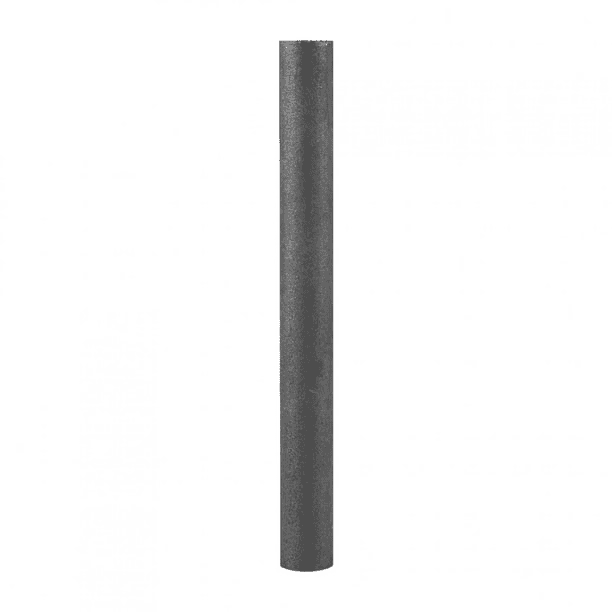

graphite electrodes

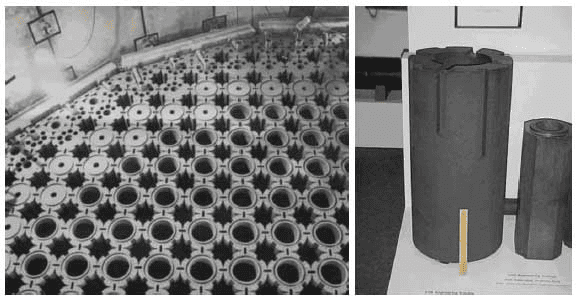

(3) 高温ガス炉炉心構造用黒鉛

核グラファイトは、核増殖を防ぐための高温ガス冷却反応器の重要な材料です。細粒高純度等方性グラファイトは、優れた放射抵抗性、非常に強い構造強度、非常に高い熱伝導率と純度を持ち、原子力産業にとって不可欠な材料となっています。細粒高純度等方性グラファイトは、寒冷状態の核グラファイトの品質要件を満たしています:大規模な仕様、安定した品質、良好な熱安定性、低熱膨張係数、核純度(50ppm未満の高純度)。

VeTek Semiconductor's Fine Grain High Purity Isotropic Graphite


原料配合の継続的な探求と技術の継続的な改善により、VeTek Semiconductor の微粒子高純度等方性グラファイトは、機械的強度、滑らかさ、加工性能、耐用年数において先進的な海外レベルに追いつきました。製品情報についての詳しいご連絡をお待ちしております。

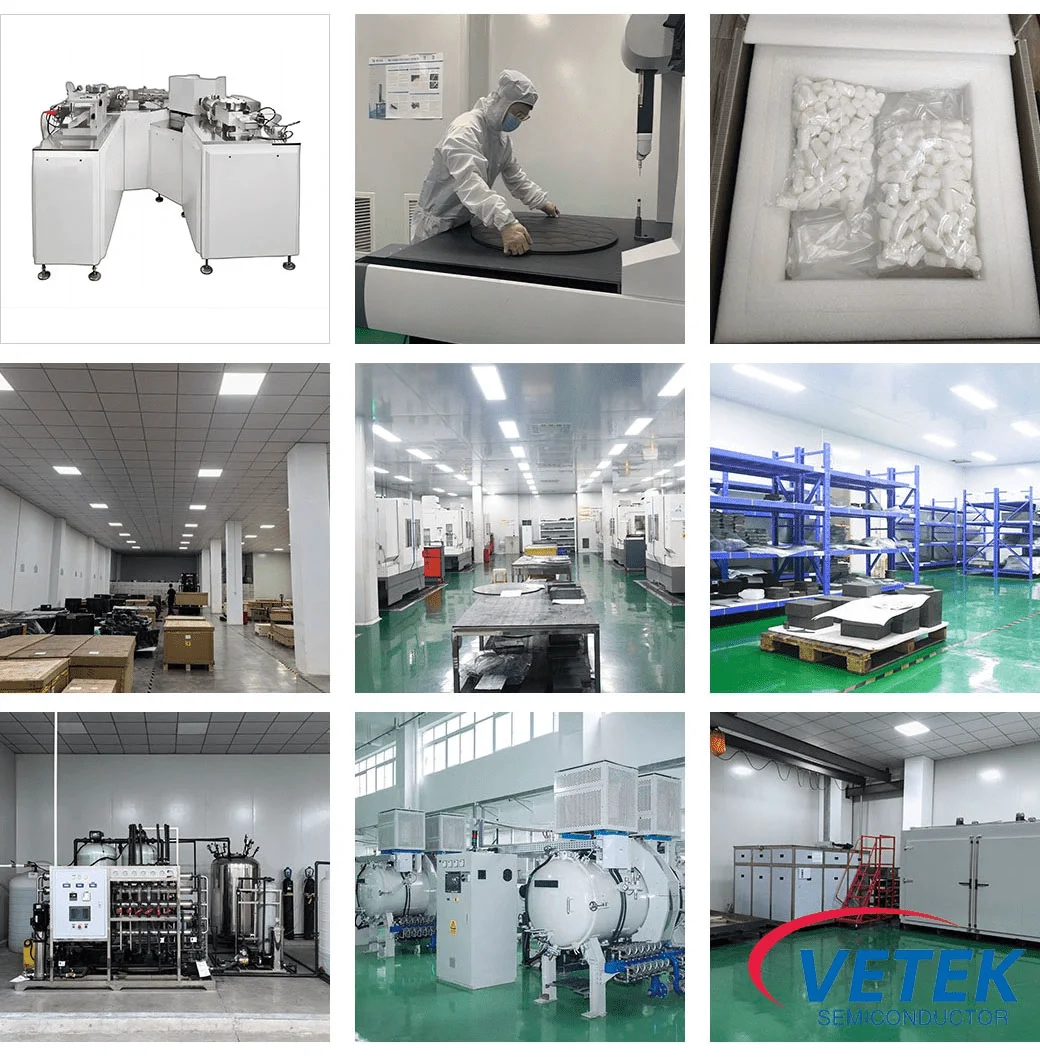

VeTek 半導体製造工場:

Fine Grain High Purity Isotropic Graphite shops
