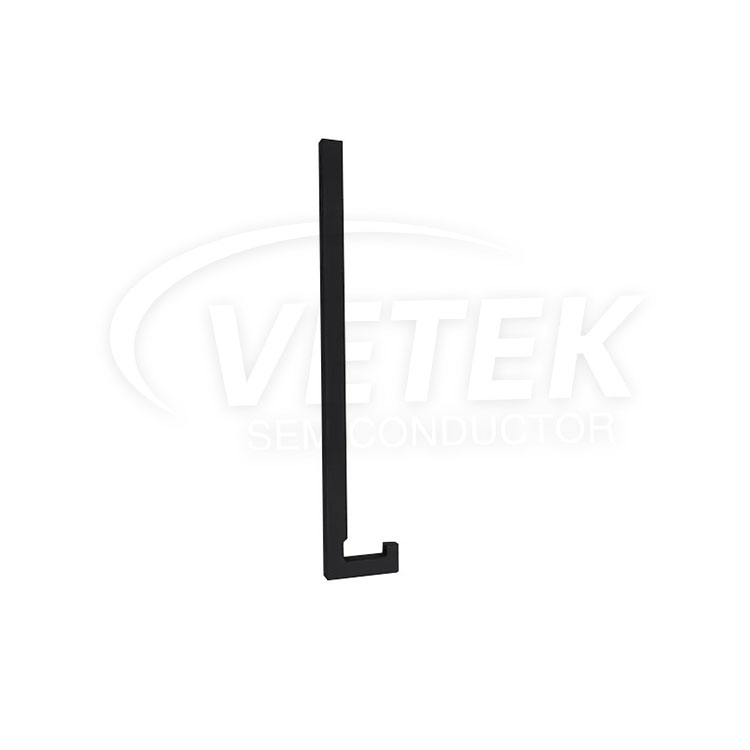

CVD SICコーティングバッフル

プロのメーカーとして、私たちはあなたに高品質を提供したいと思いますCVD SICコーティングバッフル.

継続的なプロセスと材料イノベーション開発を通じて、それは半導体です'sCVD SICコーティングバッフル高温の安定性、腐食抵抗、高硬度、耐摩耗性のユニークな特性があります。これらのユニークな特性は、CVD SICコーティングバッフルがエピタキシャルプロセスで重要な役割を果たすことを決定し、その役割には主に次の側面が含まれています。

気流の均一な分布：CVD SICコーティングバッフルの独創的な設計は、エピタキシープロセス中に気流の均一な分布を実現できます。均一な気流は、材料の均一な成長と品質改善に不可欠です。製品は、気流を効果的に導き、過度の局所気流を避け、エピタキシャル材料の均一性を確保することができます。

エピタキシープロセスを制御します：CVD SICコーティングバッフルの位置と設計は、エピタキシープロセス中の気流の流れ方向と速度を正確に制御できます。レイアウトと形状を調整することにより、気流の正確な制御を実現することができ、エピタキシー状態を最適化し、エピタキシーの収量と品質を改善します。

材料の損失を減らします：CVD SICコーティングバッフルの合理的な設定は、エピタキシープロセス中の材料の損失を減らすことができます。均一な気流分布は、不均一な加熱によって引き起こされる熱ストレスを軽減し、材料の破損と損傷のリスクを減らし、エピタキシャル材料のサービス寿命を延長する可能性があります。

エピタキシー効率を改善します：CVD SICコーティングバッフルの設計により、気流伝達効率を最適化し、エピタキシープロセスの効率と安定性を改善できます。この製品を使用することにより、エピタキシャル装置の機能を最大化し、生産効率を改善し、エネルギー消費を削減できます。

の基本的な物理的特性CVD SICコーティングバッフル：

CVD SICコーティング生産ショップ:

半導体チップエピタキシー産業チェーンの概要:
