炭化ケイ素および炭化タンタルコーティングの国内トップメーカーとして、VeTek Semiconductor は、SiC コーティングされたエピサセプターの精密機械加工と均一なコーティングを提供し、コーティングと製品の純度を 5ppm 以下に効果的に制御することができます。製品寿命はSGLと同等です。お問い合わせお待ちしております。

私たちの工場からSICコーティングされたEPI受容器を購入するために安心できます。

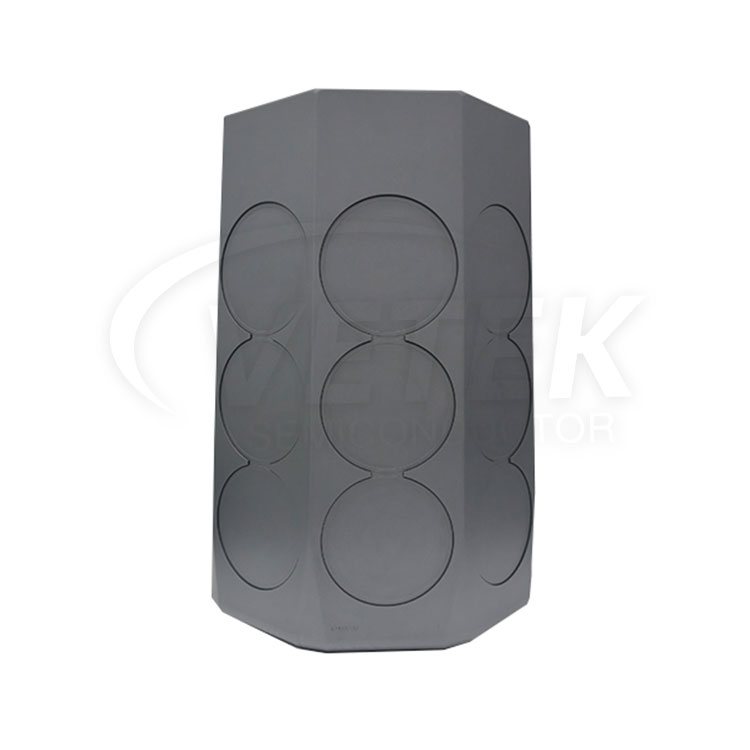

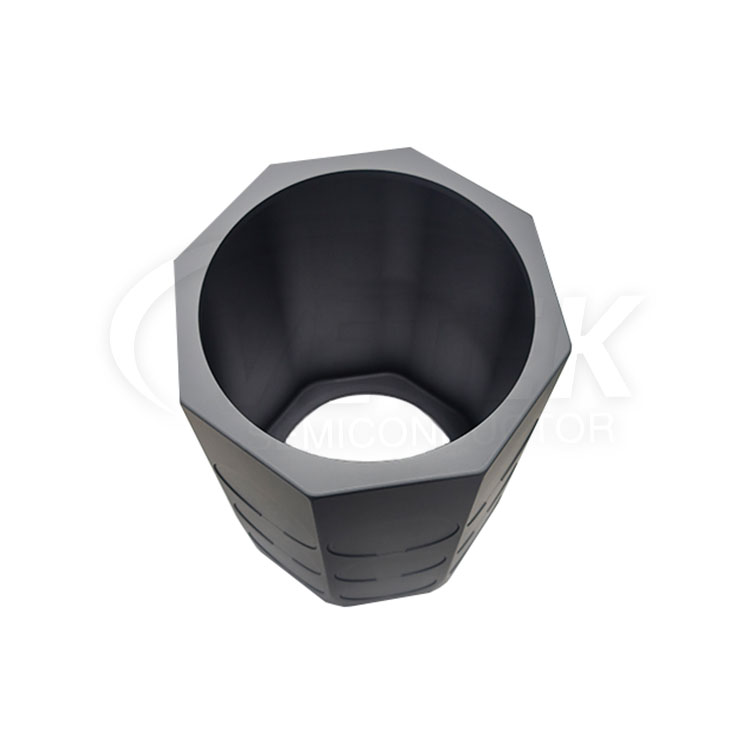

それは半導体ですSiC コーティングされたエピサセプタは、エピタキシャル バレルであり、多くの利点を持つ半導体エピタキシャル成長プロセス用の特別なツールです。

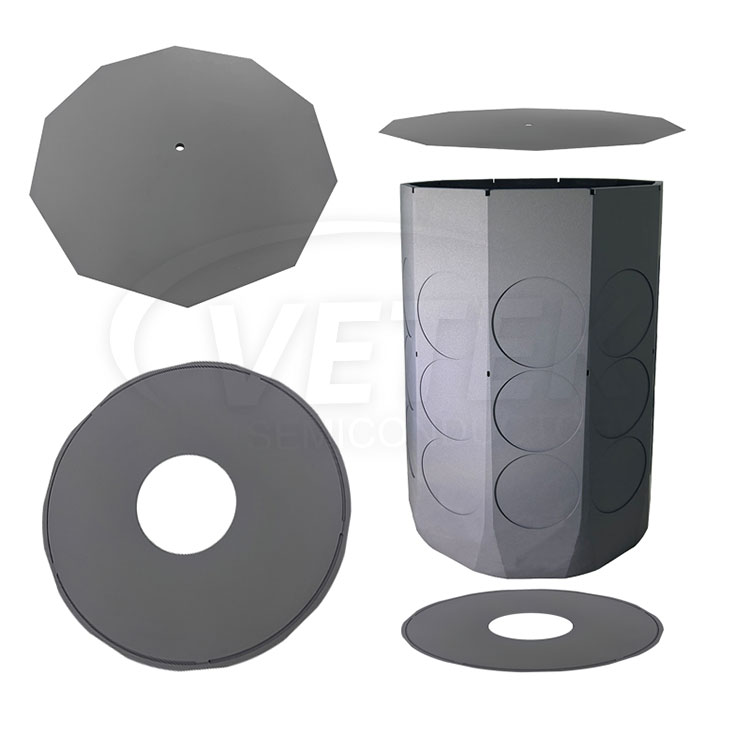

LPE SI EPI Susceptor Set

● 効率的な生産能力: VeTek Semiconductor の SiC コーティング エピ サセプタは複数のウェーハを収容できるため、複数のウェーハのエピタキシャル成長を同時に実行できます。この効率的な生産能力により、生産効率が大幅に向上し、生産サイクルとコストが削減されます。

●最適化された温度制御: SiC コーティングされたエピサセプタには、高度な温度制御システムが装備されており、望ましい成長温度を正確に制御および維持します。安定した温度制御により、均一なエピタキシャル層の成長が達成され、エピタキシャル層の品質と一貫性が向上します。

●均一な大気分布: SiC コーティングされたエピサセプタは、成長中に均一な雰囲気分布を提供し、各ウェーハが同じ雰囲気条件にさらされることを保証します。これにより、ウェーハ間の成長の差異が回避され、エピタキシャル層の均一性が向上します。

●効果的な不純物管理: SiC コーティングされたエピサセプターの設計により、不純物の導入と拡散を軽減します。良好な封止と雰囲気制御を実現し、エピタキシャル層の品質に対する不純物の影響を軽減し、デバイスの性能と信頼性を向上させることができます。

●柔軟なプロセス開発:EPI受容器には、成長パラメーターの迅速な調整と最適化を可能にする柔軟なプロセス開発機能があります。これにより、研究者とエンジニアは、さまざまなアプリケーションと要件のエピタキシャル成長ニーズを満たすために、迅速なプロセス開発と最適化を実施できます。


CVD SiC コーティングの基本物性:

CVD SiCコーティングの基本物性
財産 典型的な値
結晶構造 FCC β 相多結晶、主に (111) 配向
SiCコーティングの密度 3.21 g/cm3
CVD SICコーティングの硬度 2500ビッカーズの硬度(500g負荷)
穀物サイズ 2~10μm
化学純度 99.99995%
熱容量 640J・kg-1・K-1
昇華温度 2700℃
曲げ強度 415 MPA RT 4ポイント
ヤングモジュラス 430 GPA 4PTベンド、1300℃
熱伝導率 300W・m-1・K-1
熱膨張(CTE) 4.5×10-6K-1


それは半導体ですSiC コーティングされたエピレセプター生産店

VeTek Semiconductor SiC Coated Epi Susceptor Production Shop

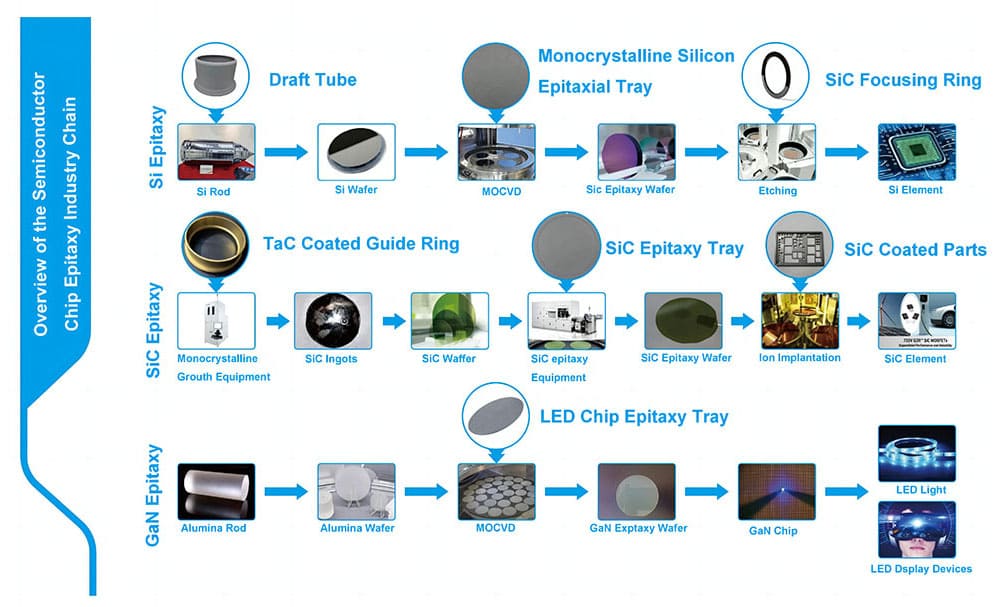

半導体チップのエピタキシー産業チェーンの概要:

SiC Epitaxy Si Epitaxy GaN Epitaxy
