シリコンウェーハは、すべての電子機器の重要なコンポーネントであるほとんどの半導体の基本的な構成要素です。したがって、高品質のシリコンウェーハを製造する方法は、ますます人気のある研究テーマです。シリコンウェーハは多結晶シリコンから作られます。高純度の多結晶シリコンを石英るつぼに入れ、溶けて液体シリコンが形成されるまで加熱します。次に、小さな単結晶シリコンの種棒を液体シリコンの中に挿入し、ゆっくりと回転させて引き上げます。
引っ張り速度と温度を制御することにより、液体シリコンは種子結晶で徐々に固まり、単結晶構造を持つシリコンインゴットを形成します。シードクリスタルはゆっくりと引っ張られ、単結晶シリコンインゴットが必要な直径と長さまで成長し続けます。最後に、一連の切断と研磨の後、シリコンウェーハが得られます。
シリコンロッド描画
VeTek 石英るつぼは、シリコン ウェーハ製造の中核コンポーネントです。これらは溶融二酸化ケイ素で作られており、高純度と高温耐性の両方を備えた数少ない材料の 1 つです。 VeTek Semiconductor は、天然石英砂から合成石英砂まで、さまざまな純度レベルの高純度石英るつぼを提供しており、顧客の要件に応じて製品をカスタマイズできます。

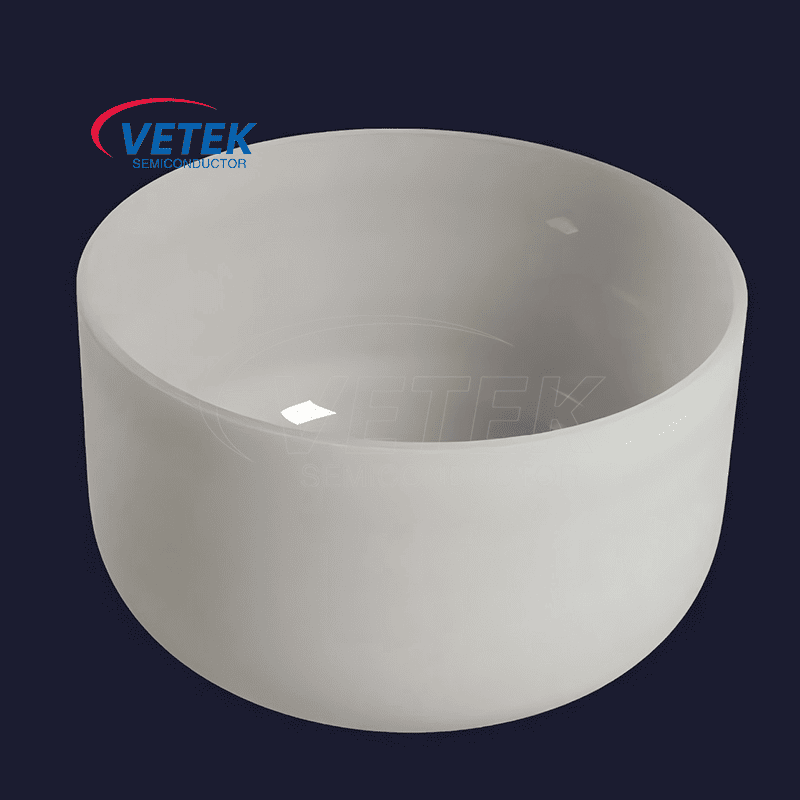

融合したクォーツるつぼ
● 高純度:99.99%以上の純度石英材料。半導体レベルでの高需要用途に適した高温条件下での不純物の汚染がないようにします。 ● 高温抵抗: 石英るつぼセラミックは最大 1600°C の温度に耐えることができ、単結晶シリコン引上げプロセス中の超高温要件を満たすことができます。 ● 優れた化学的安定性: 酸やアルカリの腐食に耐性があり、高温の溶融シリコンの環境下でも材料の化学的安定性を維持します。 ● 高度にカスタマイズされた。 VeTek Semiconductor は、14 ~ 36 インチの石英るつぼを顧客に提供し、顧客の要件に応じてるつぼのコーティング、純度、さらには気泡含有量をカスタマイズできます。
● 高純度:99.99%以上の純度石英材料。半導体レベルでの高需要用途に適した高温条件下での不純物の汚染がないようにします。
● 高温抵抗: 石英るつぼセラミックは最大 1600°C の温度に耐えることができ、単結晶シリコン引上げプロセス中の超高温要件を満たすことができます。
● 優れた化学的安定性: 酸やアルカリの腐食に耐性があり、高温の溶融シリコンの環境下でも材料の化学的安定性を維持します。
● 高度にカスタマイズされた。 VeTek Semiconductor は、14 ~ 36 インチの石英るつぼを顧客に提供し、顧客の要件に応じてるつぼのコーティング、純度、さらには気泡含有量をカスタマイズできます。
Vetek Semiconductorは、半導体製造分野に高品質のQuartzるつぼ製品を提供することに取り組んでおり、高純度および安定性の材料に関する業界の厳しい要件を満たしています。お問い合わせをお待ちしております。
