AMAT カバートップ クォーツ 8 インチ PCII

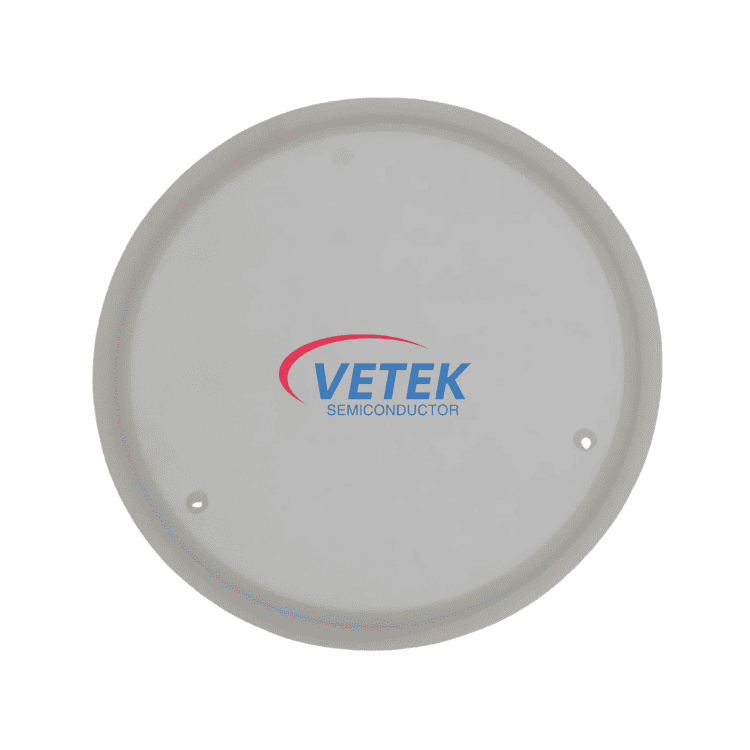

AMAT カバー トップ クォーツ 8 インチ PCII (部品番号 0200-00218) は、200 mm (8 インチ) PVD ​​プロセス チャンバーで使用するように設計された高純度石英コンポーネントで、特に Applied Materials Endura® プラットフォーム (PCII チャンバー) と互換性があります。

超高純度の溶融石英から製造されたこのコンポーネントは、汚染を最小限に抑え、一貫したプラズマ動作を確保することで、クリーンで安定した成膜環境を維持する上で重要な役割を果たします。

Vetek Semiconductor では、厳密な材料管理と寸法精度を備えた精密設計石英部品を提供し、半導体工場や機器サービス プロバイダーに信頼できる代替品を提供します。

主な仕様:

プロセスアプリケーションとチャンバーの位置

この石英カバーは、PVD スパッタリング プロセス用に特別に設計されており、アルミニウム (Al)、チタン (Ti)、銅 (Cu) などの金属薄膜堆積のための半導体製造で広く使用されています。

チャンバーの位置

このコンポーネントは、一般にトップ カバー領域と呼ばれる PVD ​​チャンバーの上部セクションに設置され、以下のようなものにさらされます。

● プラズマ放電ゾーン

●プロセスガス流路

●金属粒子の堆積環境

チャンバー内での機能的な役割

チャンバー構造内では、カバートップ石英が非金属の保護バリアおよび絶縁要素として機能し、ウェーハの上のターゲット領域近くに配置されます。

その配置は次の点で重要です。

● 敏感なチャンバーコンポーネントを金属堆積からシールドします。

● RF プラズマ環境における電気絶縁の維持

● 安定した再現可能なプロセス条件をサポート

コア機能とパフォーマンスの利点

1) 汚染管理

PVD プロセス中、スパッタされた金属原子はウェーハだけでなくチャンバー内部表面にも堆積する傾向があります。

このクォーツカバーは、

●犠牲保護層として機能します。

● 重要なチャンバー構造への金属の堆積を防止します。

●パーティクルの発生と二次汚染を低減します。

結果: ウェーハの歩留まりとプロセスの清浄度が向上

2) プラズマの安定性と電気絶縁性

高純度石英は、その優れた誘電特性により、次のことを保証します。

●安定したRF電界分布

● 電気的干渉のリスクの軽減

● プロセスサイクル全体にわたって一貫したプラズマ密度

結果: 膜の均一性と再現性の向上

3) 優れた材料純度

Vetek Semiconductor は、不純物の導入を最小限に抑えるために超高純度の石英材料を使用しています。

●金属汚染が少ないです。

●真空条件下でもアウトガスが最小限に抑えられます。

●最先端の半導体ノードに最適

結果: 厳しい工場レベルの清浄度基準を満たしています

4) 優れたプラズマ耐性と耐熱性

このコンポーネントは以下に耐えられるように設計されています。

● プラズマ浸食とイオン衝撃

● 繰り返しの熱サイクル

結果：耐用年数が長くなり、メンテナンス頻度が減少します。

5) 費用対効果の高い消耗品設計

交換可能なチャンバー消耗品として、この部品は次のとおりです。

●高価なチャンバーハードウェアを保護します。

● メンテナンスサイクルの簡素化

● 総所有コスト (TCO) を削減します。

Vetek Semiconductorを選ぶ理由?

Vetek Semiconductor では、材料科学の専門知識と半導体プロセスの理解とを組み合わせて、高性能石英コンポーネントを提供しています。

私たちの利点:

●公差が厳しい精密加工

●厳格な原材料の選択とトレーサビリティ

● AMAT Endura プラットフォームとの実証済みの互換性

● 世界中の半導体顧客への安定供給

● カスタマイズと最適化のためのエンジニアリング サポート
