急速熱処理用サセプタ
  • 急速熱処理用サセプタ急速熱処理用サセプタ
  • 急速熱処理用サセプタ急速熱処理用サセプタ
  • 急速熱処理用サセプタ急速熱処理用サセプタ

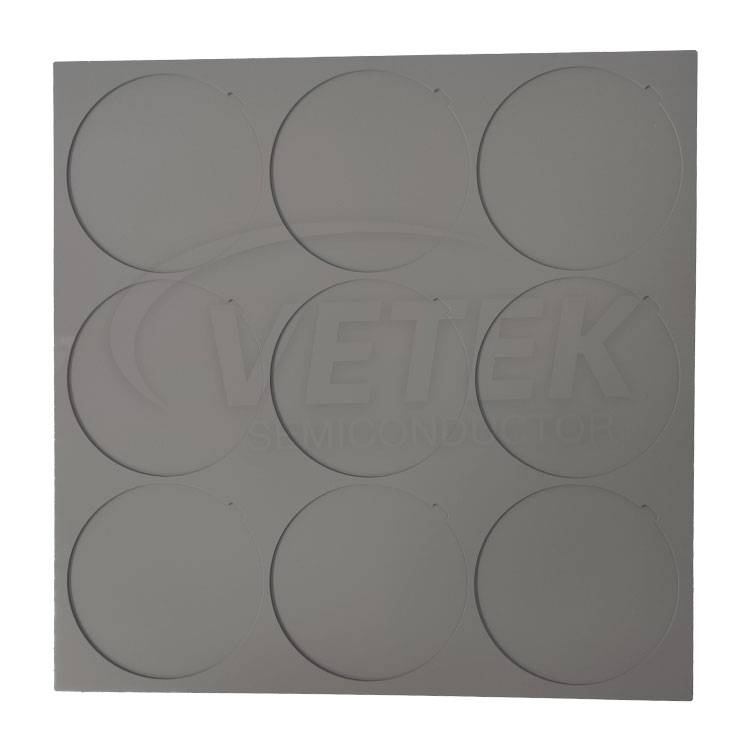

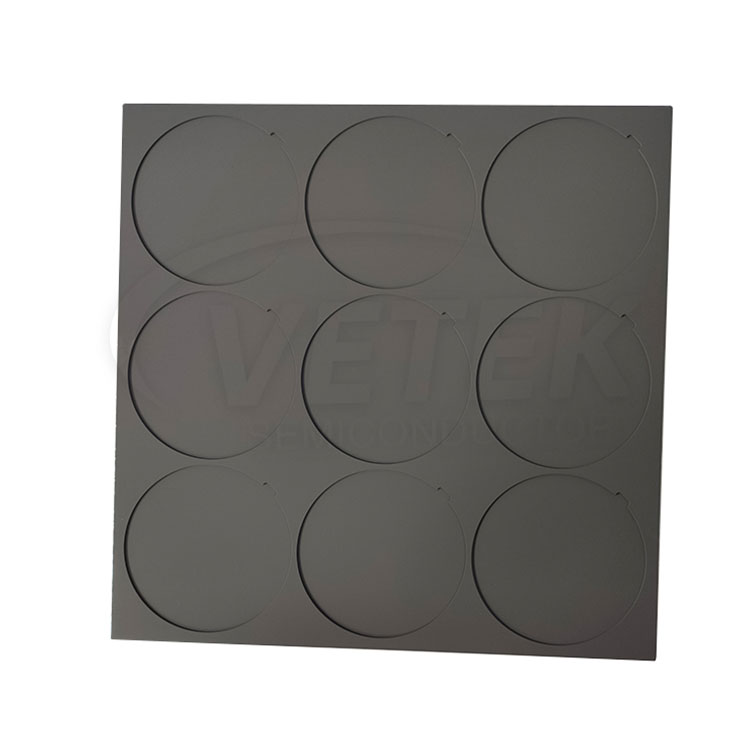

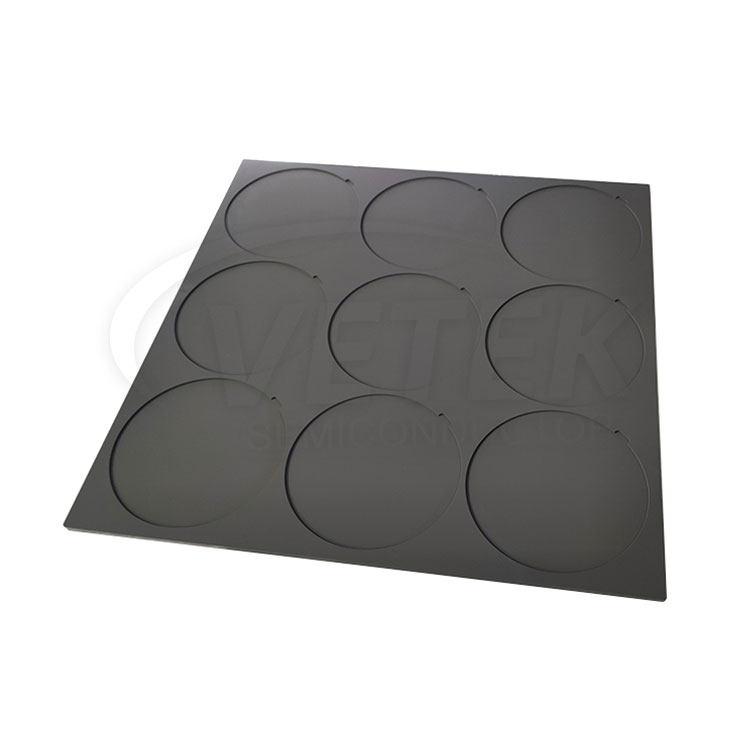

急速熱処理用サセプタ

VeTek Semiconductor は、中国の大手急速熱アニーリング サセプタのメーカーおよびサプライヤーであり、半導体業界向けの高性能ソリューションの提供に注力しています。当社はSiCコーティング材料分野において長年にわたる深い技術蓄積を有しております。当社の急速熱アニール用サセプタは、優れた耐高温性と優れた熱伝導性を備え、ウェーハエピタキシャル製造のニーズに応えます。当社の技術と製品について詳しく知るために、中国の当社工場を訪問することを歓迎します。

vetek半導体迅速な熱アニーリング受容器は、高品質で長い寿命を持っています。お問い合わせください。

ラピッドサーマルアニール(RTA)は、半導体デバイス製造で使用される急速な熱処理の重要なサブセットです。それには、個々のウェーハの加熱が含まれ、さまざまな標的熱処理を通じて電気的特性を変更します。 RTAプロセスにより、ドーパントの活性化、フィルムからフィルムまたはフィルムからワーファーの基質界面の変化、堆積膜の密度化、成長したフィルム状態の修正、イオン移植損傷の修復、ドーパントの動き、および膜間のドーパントの駆動が可能になりますまたはウェーハ基板に。

VeTek Semiconductor 製品の急速熱アニーリング サセプタは、RTP プロセスで重要な役割を果たします。不活性炭化ケイ素 (SiC) の保護コーティングが施された高純度グラファイト素材を使用して構築されています。 SiC コーティングされたシリコン基板は最大 1100°C の温度に耐えることができ、極端な条件下でも信頼性の高いパフォーマンスを保証します。 SiC コーティングはガス漏れや粒子の脱落に対して優れた保護を提供し、製品の寿命を保証します。

正確な温度制御を維持するために、チップはSICでコーティングされた2つの高純度グラファイトコンポーネントの間にカプセル化されています。正確な温度測定は、統合された高温センサーまたは基質と接触している熱電対を介して取得できます。

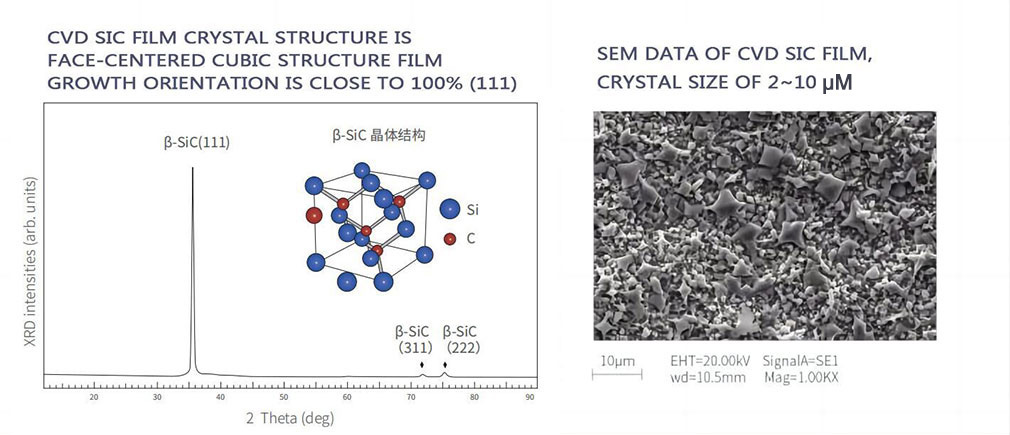

CVD SICコーティングの基本的な物理的特性:

Basic physical properties of CVD SiC coating


CVD SiCコーティングの基本物性
財産 代表値
結晶構造 FCCβ相多結晶、主に(111)配向
密度 3.21 g/cm3
硬度 2500ビッカーズの硬度(500g負荷)
粒径 2〜10mm
化学純度 99.99995%
熱容量 640J・kg-1・k-1
昇華温度 2700℃
曲げ強度 415 MPA RT 4ポイント
ヤング率 430 GPA 4PTベンド、1300℃
熱伝導率 300W・m-1・k-1
熱膨張(CTE) 4.5×10-6K-1

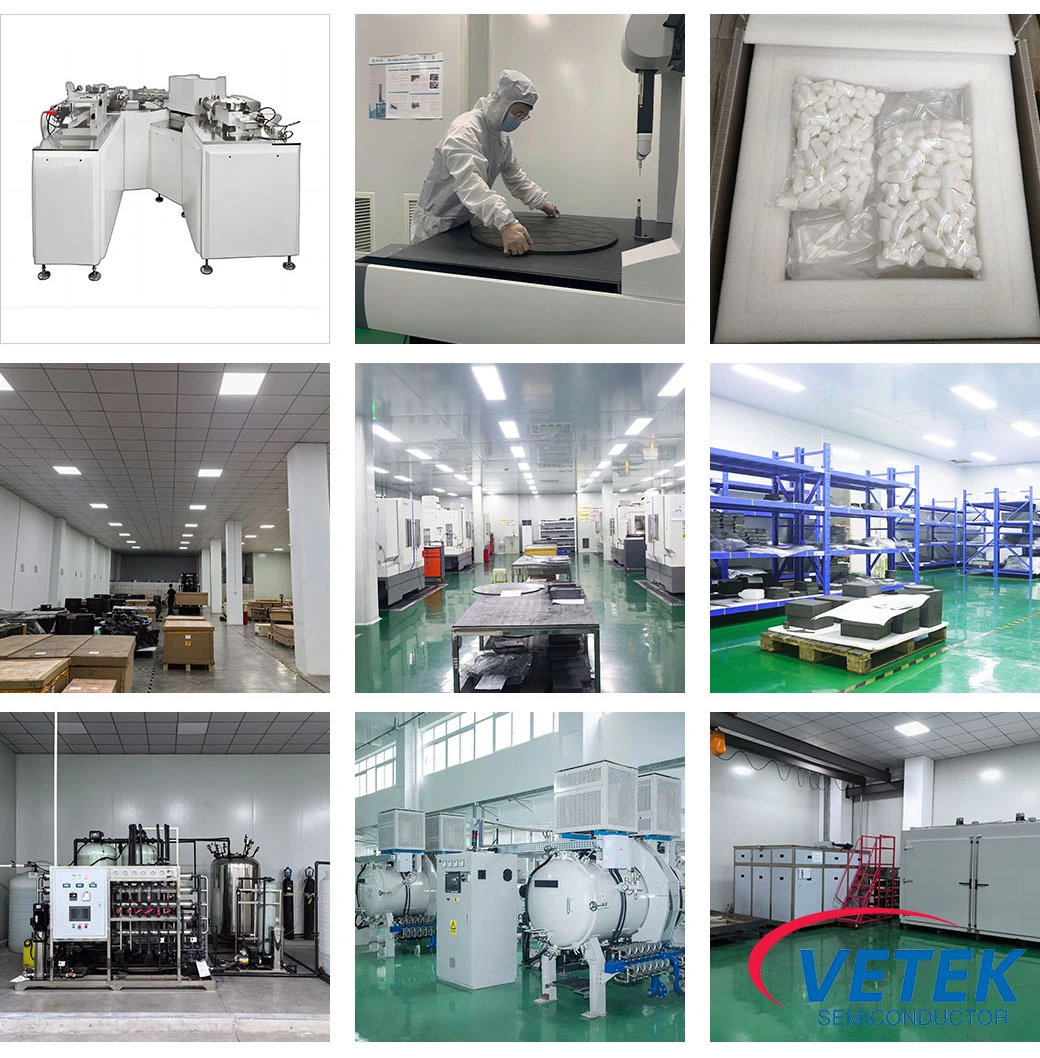

半導体生産ショップを比較:

VeTek Semiconductor Production Shop


半導体チップエピタキシー産業チェーンの概要:

Overview of the semiconductor chip epitaxy industry chain
