高純度炭化ケイ素 (SiC) パウダー

高純度炭化ケイ素 (SiC) パウダー

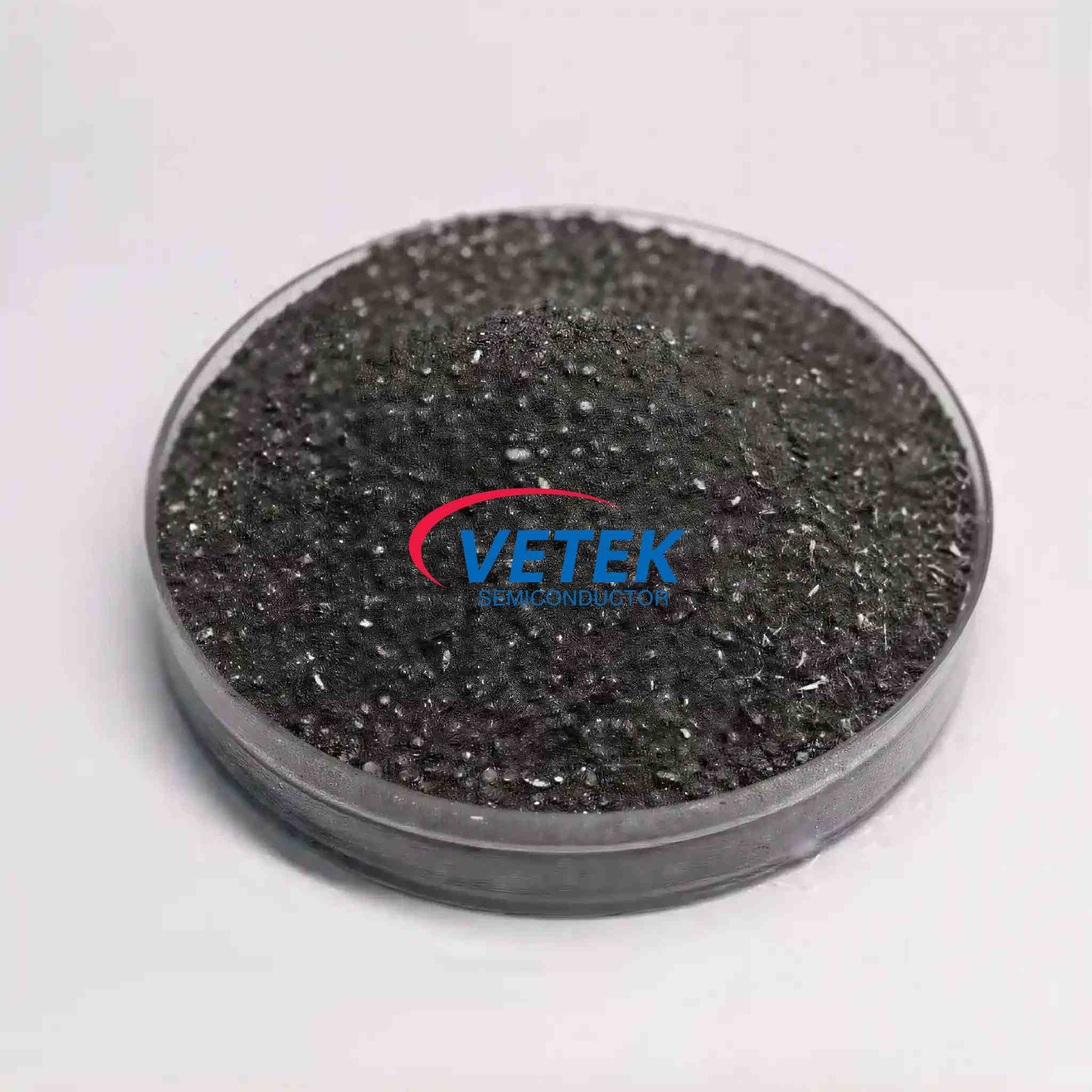

VeTek Semiconductor 高純度炭化ケイ素 (SiC) パウダーは、SiC 結晶成長、半導体材料、先端セラミック用途向けに特別に開発されました。高度な精製技術と厳格な品質管理を通じて、当社の SiC パウダーは、要求の厳しい製造プロセスに適した超低不純物レベル、安定した粒子分布、優れた一貫性を実現します。

主な特長
• 純度は最大 99.9999% に達します - これは 6N です

• 金属不純物は低く抑えられています。

• GDMS テストデータはリクエストに応じて入手可能です

• 昇華挙動はバッチ間で一貫性を保ちます。

• 加工中の汚染のリスクが少ない

• 粒度分布が制御される

• 粒子サイズのカスタマイズも承ります。

• 品質管理は半導体グレードの基準に従う

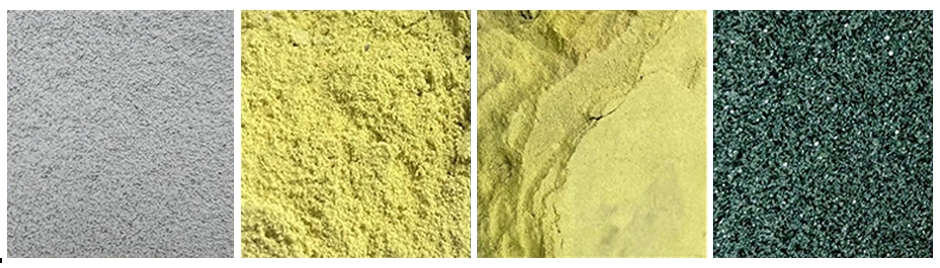

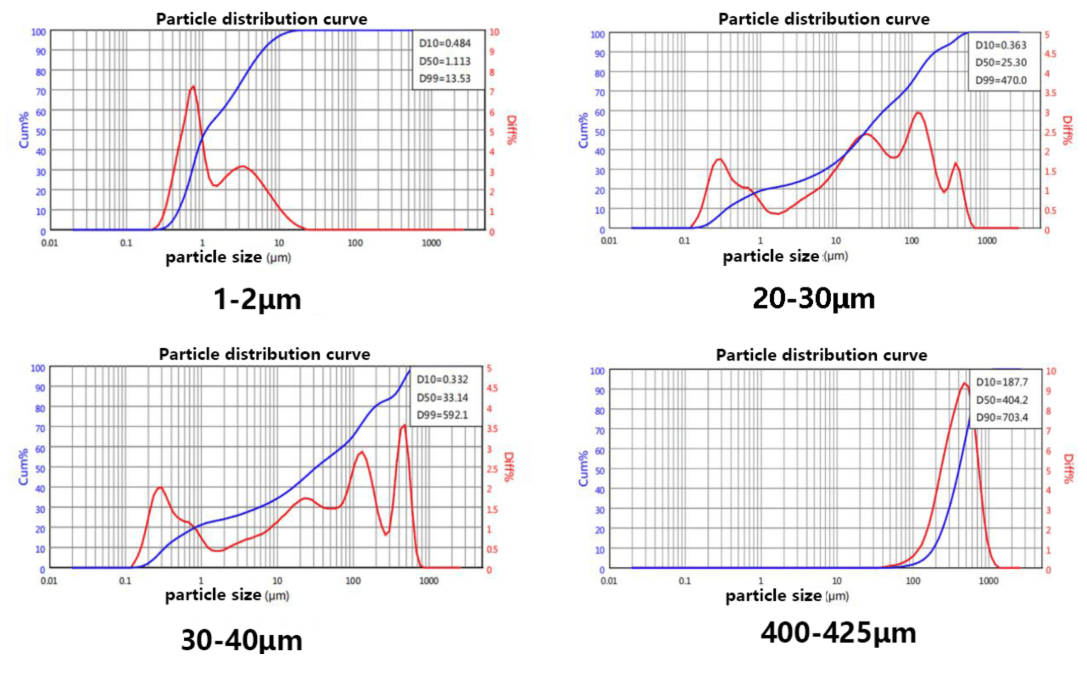

粒径範囲:

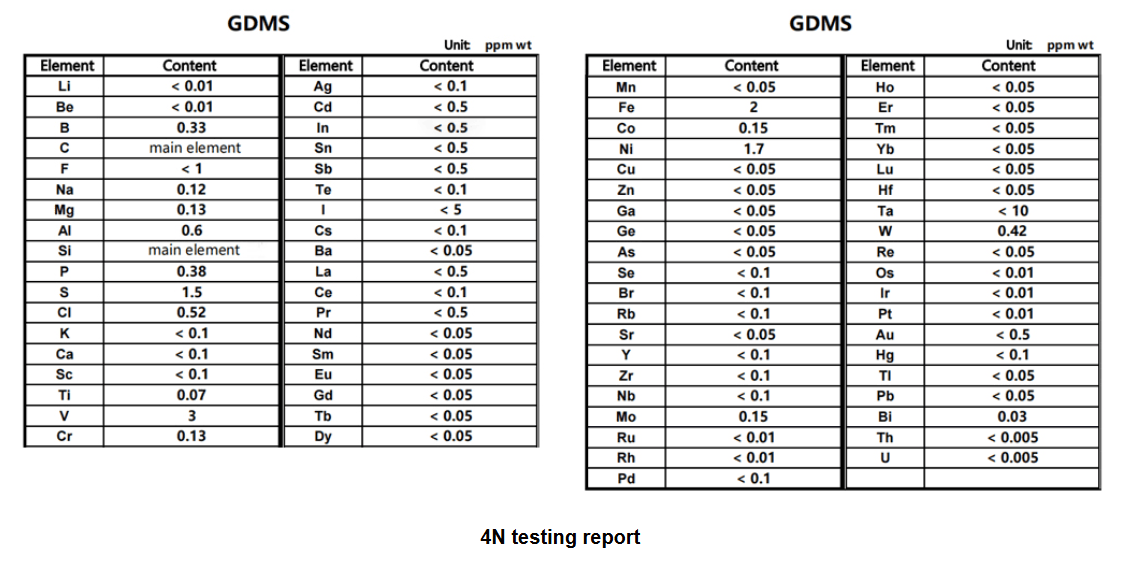

粉末純度:

技術仕様:

財産
代表値
材料
炭化ケイ素(SiC)
純度
99.99% – 99.9999%
純度グレード
4N~6N+
結晶の種類
α-SiC
粒子サイズ
カスタマイズされた
テスト
GDMSが利用可能

アプリケーション

• SiC 単結晶成長 (PVT)

• 導電性および半絶縁性の SiC 基板

• 半導体材料

• アドバンストセラミックス

• 研究開発


VeTek Semiconductor を選ぶ理由

• 高度な精製技術

• 半導体グレードの品質管理

• カスタマイズされた粒子サイズのオプション

• 安定した確実な供給

• 結晶成長アプリケーションの技術サポート
